Infiniti I35 (A33). Manual - part 4

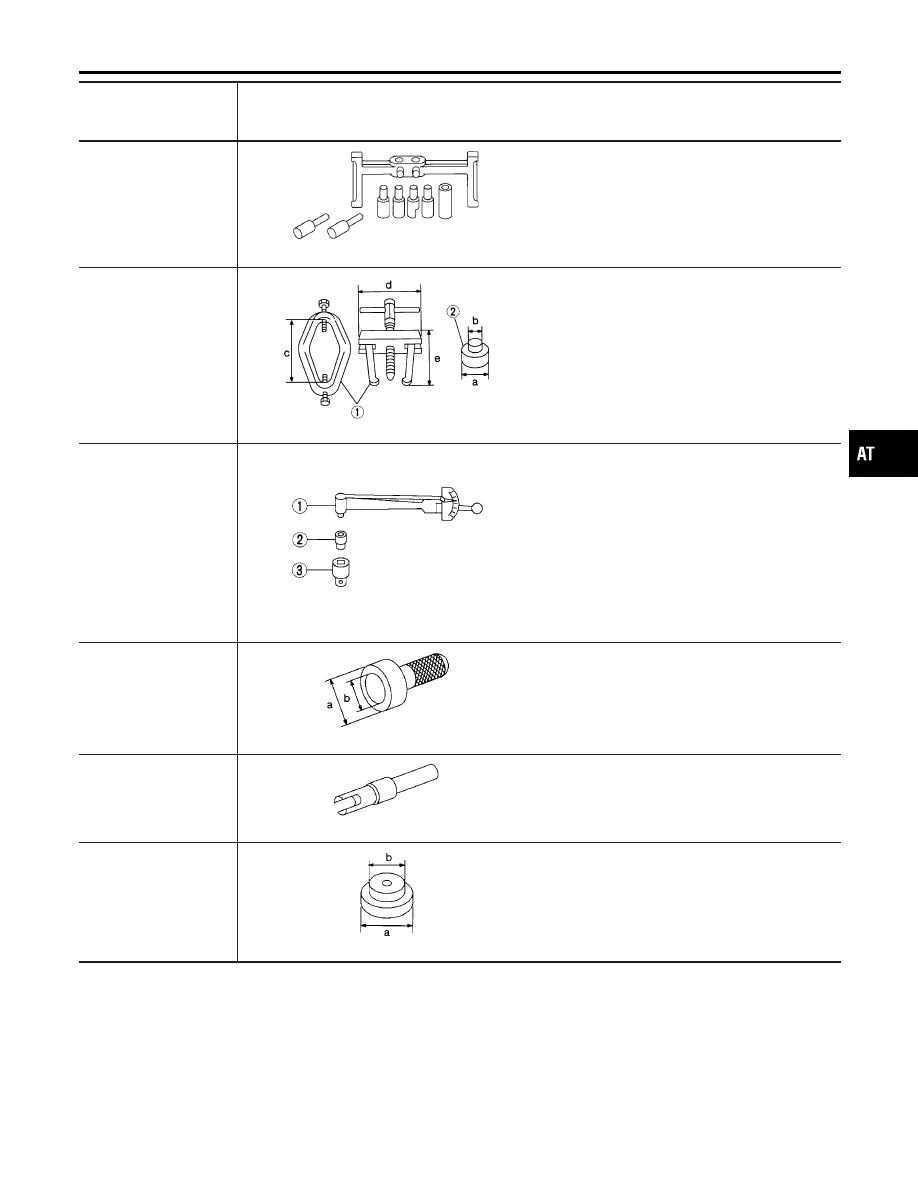

Tool number
(Kent-Moore No.)
Tool name

Description

(J34290)
Shim selecting tool set

NT080

I

Selecting differential side bearing adjusting shim

ST3306S001
(J22888-D)
Differential side bearing
puller set
1 ST33051001
(J22888-D)
Puller
2 ST33061000
(J8107-2)
Adapter

AMT153

I

Removing differential side bearing inner race

a: 38 mm (1.50 in) dia.
b: 28.5 mm (1.122 in) dia.
c: 130 mm (5.12 in)
d: 135 mm (5.31 in)
e: 100 mm (3.94 in)

ST3127S000
(J25765-A)
Preload gauge
1 GG91030000
(J25765-A)
Torque wrench
2 HT62940000
(

—

)

Socket adapter
3 HT62900000
(

—

)

Socket adapter

NT124

I

Checking differential side bearing preload

ST35271000
(J26091)
Drift

NT115

I

Installing idler gear

a: 72 mm (2.83 in) dia.
b: 63 mm (2.48 in) dia.

(J39713)
Preload adapter

NT087

I

Selecting differential side bearing adjusting shim

I

Checking differential side bearing preload

ST30613000
(J25742-3)
Drift

NT073

a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools (Cont’d)

AT-13

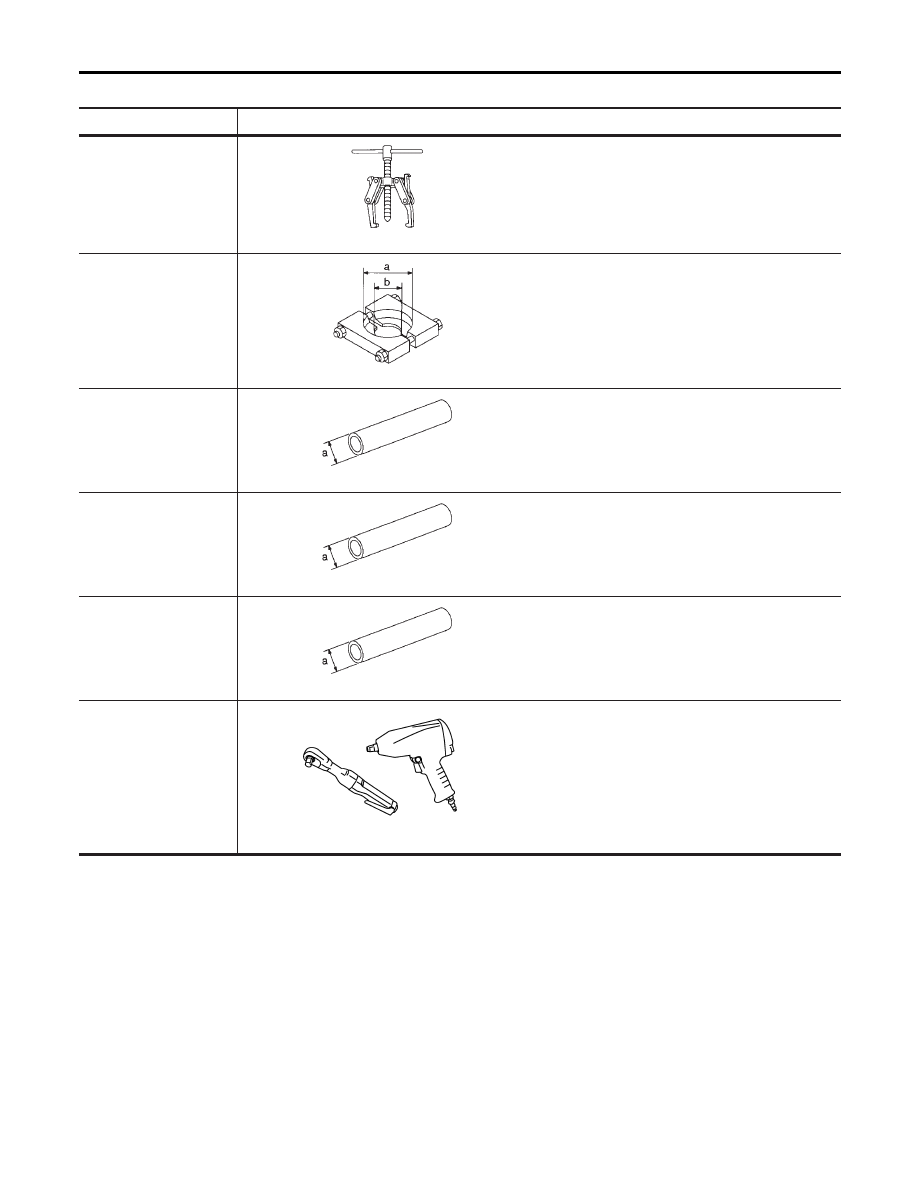

Commercial Service Tools

NHAT0008

Tool name

Description

Puller

NT077

I

Removing idler gear bearing inner race

I

Removing and installing band servo piston snap
ring

Puller

NT411

I

Removing reduction gear bearing inner race

a: 60 mm (2.36 in) dia.
b: 35 mm (1.38 in) dia.

Drift

NT083

I

Installing needle bearing on bearing retainer

a: 36 mm (1.42 in) dia.

Drift

NT083

I

Removing needle bearing from bearing retainer

a: 33.5 mm (1.319 in) dia.

Drift

NT083

I

Installing differential side bearing outer race

a: 75 mm (2.95 in) dia.

Power tool

PBIC0190E

I

Loosening bolt and nuts

PREPARATION

Commercial Service Tools

AT-14

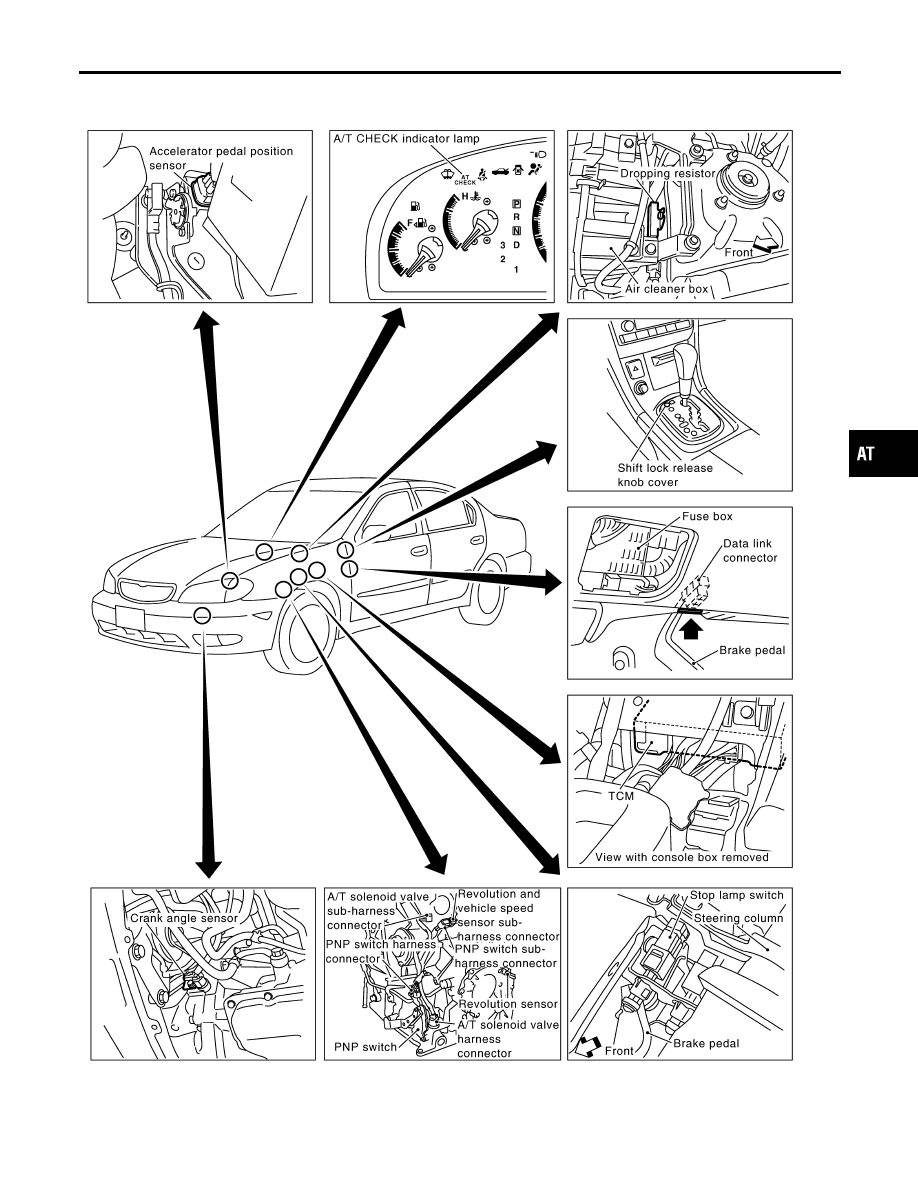

A/T Electrical Parts Location

NHAT0009

SAT603KA

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERALL SYSTEM

A/T Electrical Parts Location

AT-15

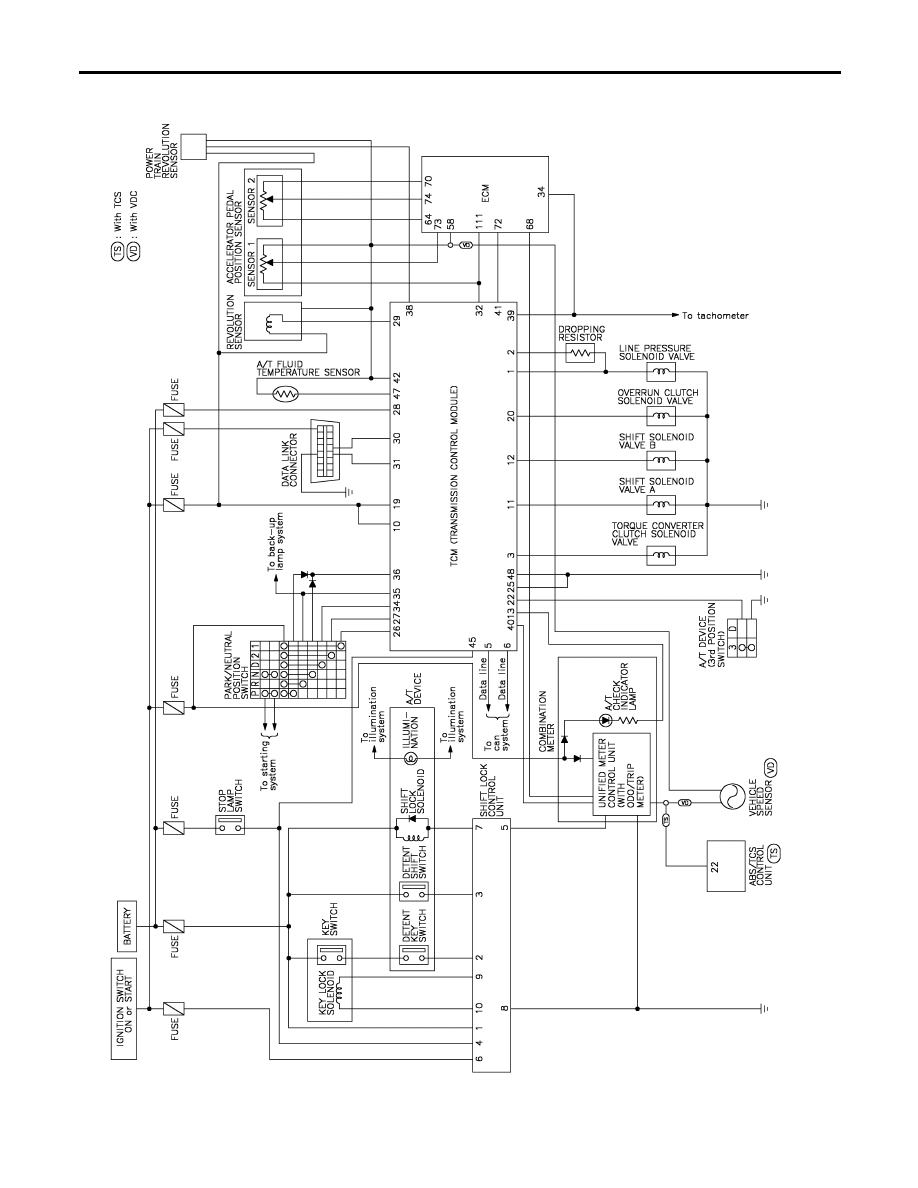

Circuit Diagram

NHAT0010

MAT469B

OVERALL SYSTEM

Circuit Diagram

AT-16
