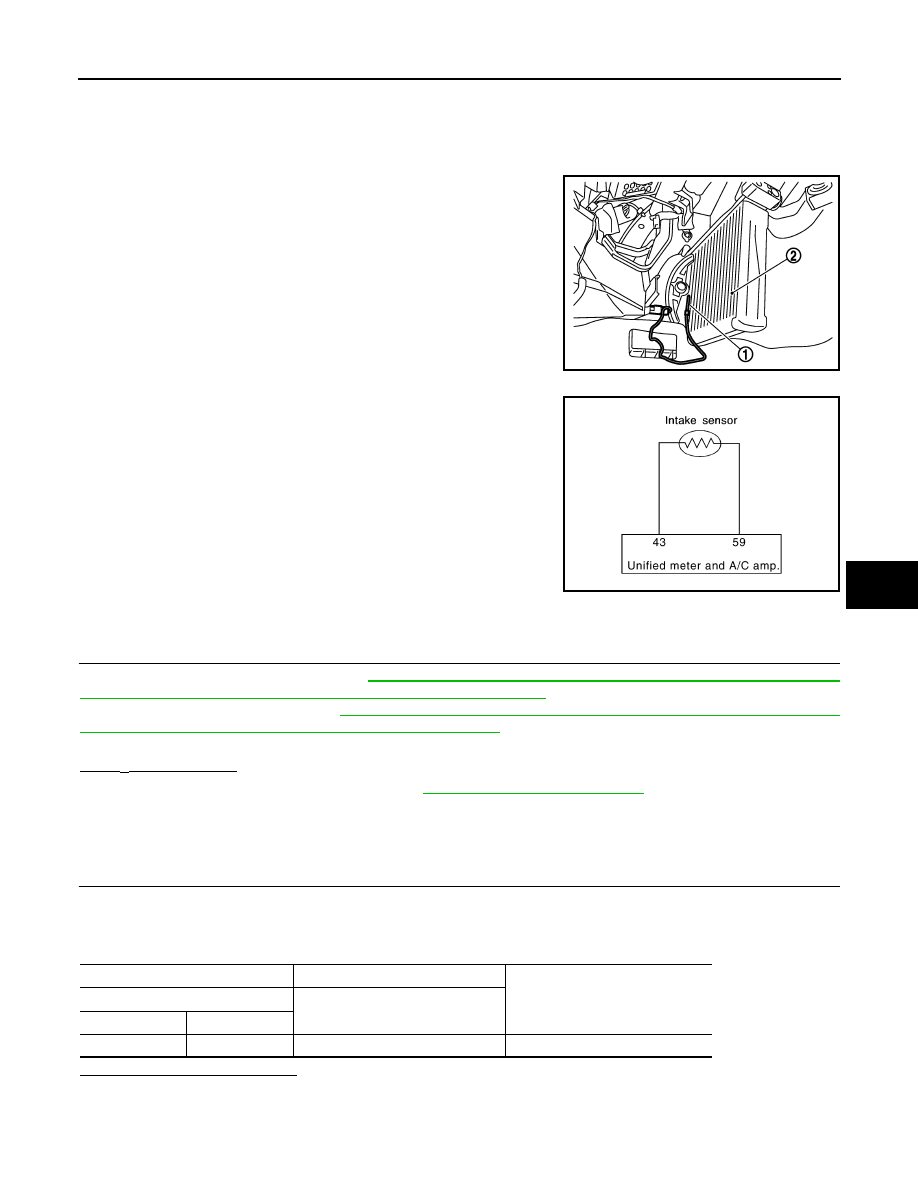

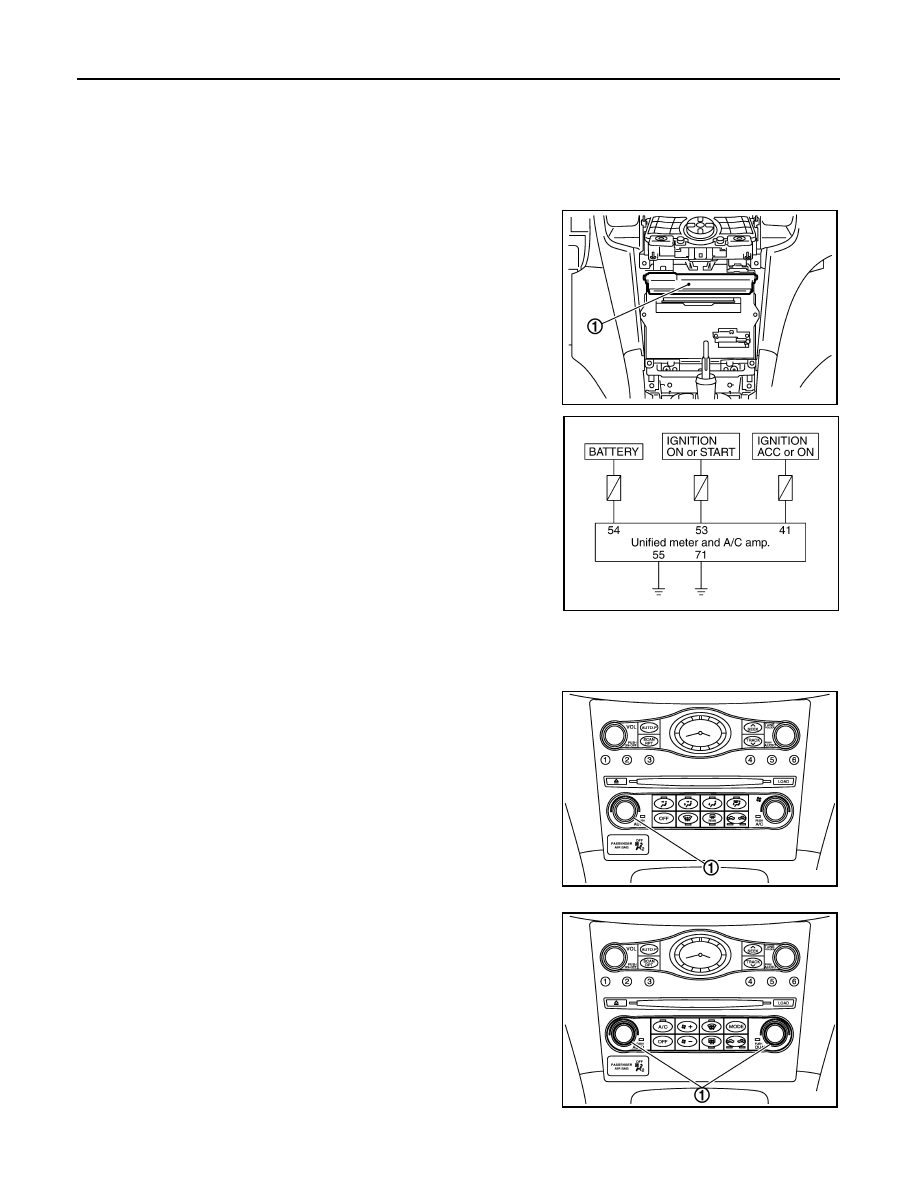

INTAKE SENSOR HAC-97 < COMPONENT DIAGNOSIS > [AUTOMATIC AIR CONDITIONER] C D E F G H J K L M A B HAC N O P INTAKE SENSOR Description INFOID:0000000001675729 Intake Sensor Intake Sensor Circuit Component Function Check INFOID:0000000001675730 1. PERFORM SELF-DIAGNOSIS STEP-2 Perform self-diagnosis STEP-2. Refer to HAC-42, "WITHOUT LEFT AND RIGHT VENTILATION TEMPERA- TURE SEPARATELY CONTROL SYSTEM : Diagnosis Description" (Without left and right ventilation tempera- ture separately control system) or HAC-48, "WITH LEFT AND RIGHT VENTILATION TEMPERATURE SEPARATELY CONTROL SYSTEM : Diagnosis Description" (With left and right ventilation temperature sepa- rately control system), see Nos. 1 to 2. 24 or − 24 is displayed. YES >> Go to Diagnosis Procedure. Refer to . NO >> END. Diagnosis Procedure INFOID:0000000001675731 1. CHECK VOLTAGE BETWEEN INTAKE SENSOR AND GROUND 1. Disconnect intake sensor connector. 2. Turn ignition switch ON. 3. Check voltage between intake sensor harness connector and ground. Is the inspection result normal? YES >> GO TO 2. NO >> GO TO 4. JSIIA0241ZZ RJIA4104E (+) ( − ) Voltage Intake sensor — Connector Terminal M77 1 Ground Approx. 5 V |
