Infiniti G37 Coupe. Manual - part 1312





SHIFT MECHANISM

TM-101

< FUNCTION DIAGNOSIS >

[5AT: RE5R05A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

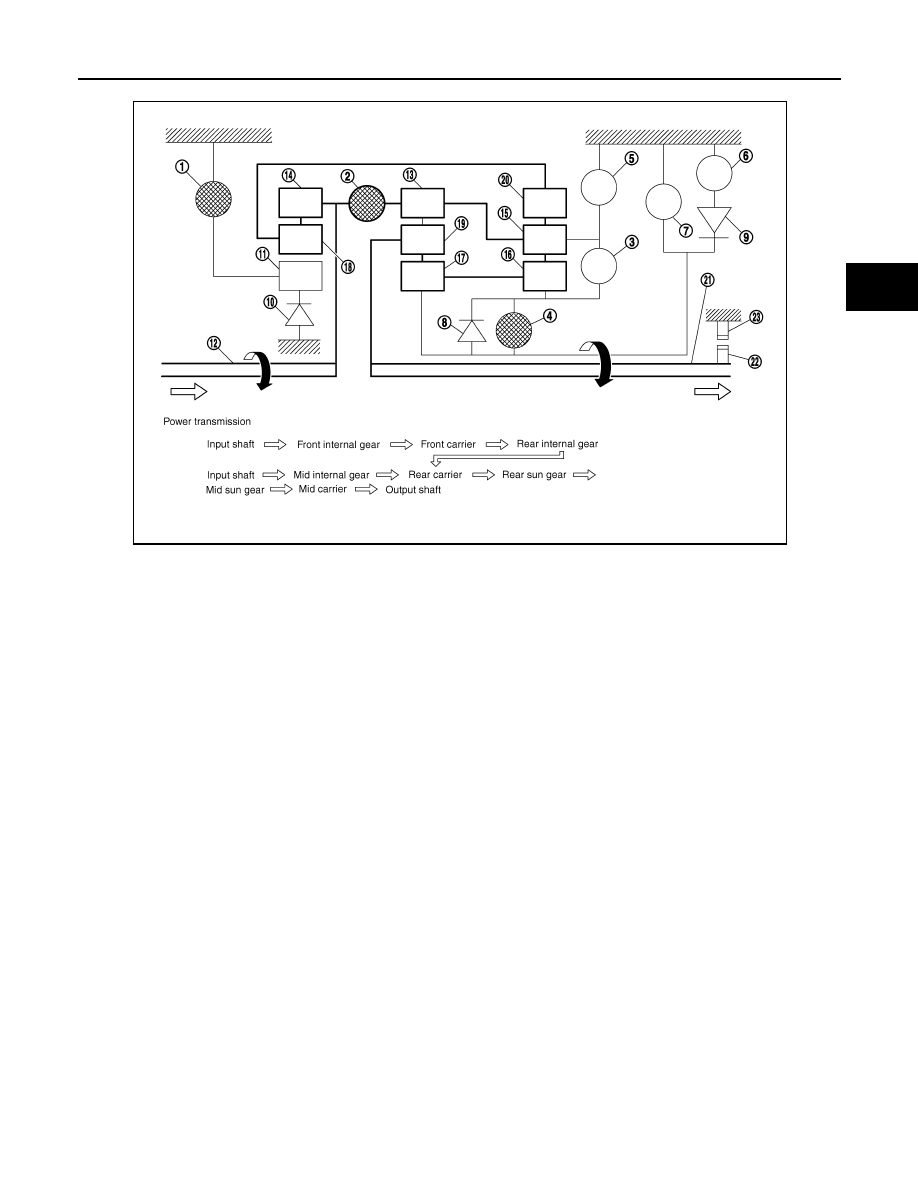

“R” Position

• The front brake fastens the front sun gear.
• The high and low reverse clutch is coupled, and the mid sun gear and rear sun gear are connected.
• The reverse brake fastens the rear carrier.

1.

Front brake

2.

Input clutch

3.

Direct clutch

4.

High and low reverse clutch

5.

Reverse brake

6.

Forward brake

7.

Low coast brake

8.

1st one-way clutch

9.

Forward one-way clutch

10. 3rd one-way clutch

11.

Front sun gear

12. Input shaft

13. Mid internal gear

14. Front internal gear

15. Rear carrier

16. Rear sun gear

17. Mid sun gear

18. Front carrier

19. Mid carrier

20. Rear internal gear

21. Output shaft

22. Parking gear

23. Parking pawl

SCIA4984E

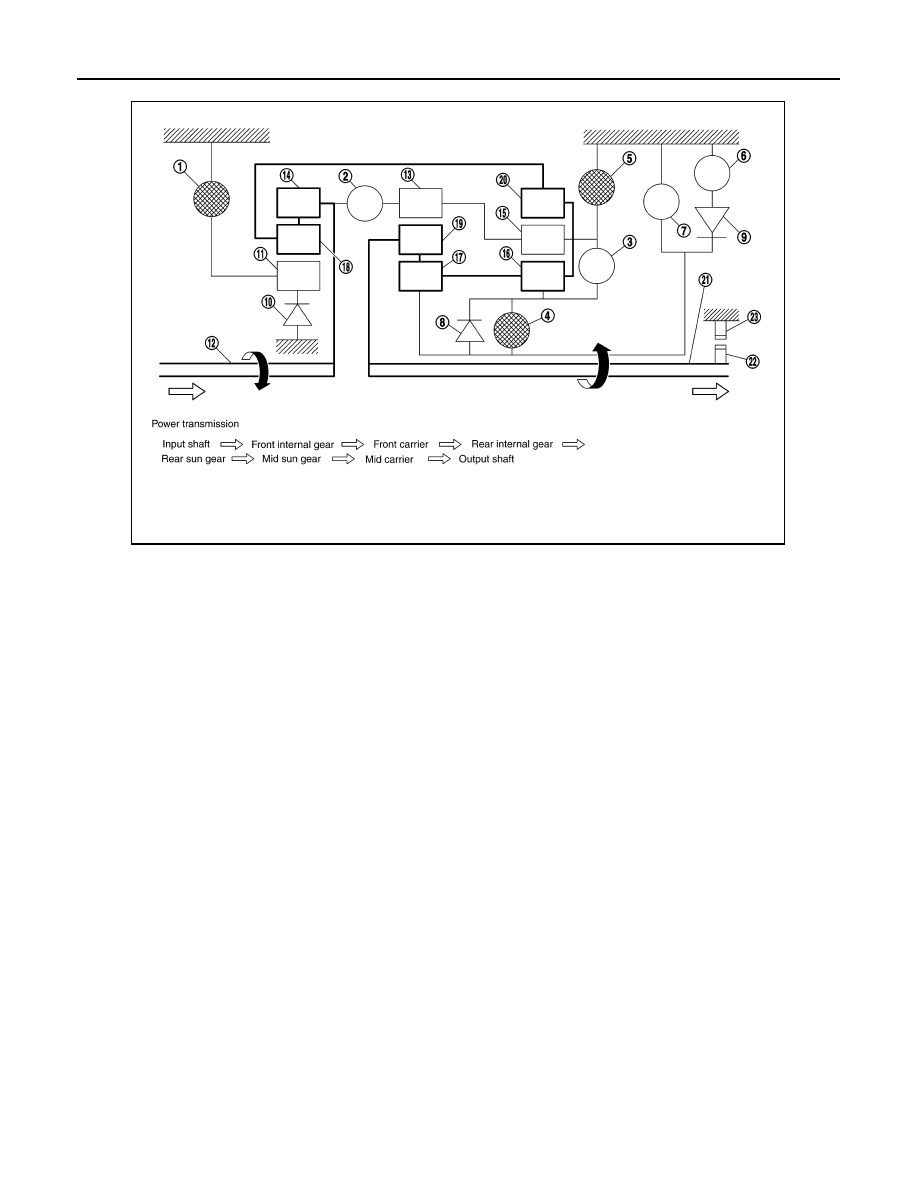

TM-102

< FUNCTION DIAGNOSIS >

[5AT: RE5R05A]

SHIFT MECHANISM

1.

Front brake

2.

Input clutch

3.

Direct clutch

4.

High and low reverse clutch

5.

Reverse brake

6.

Forward brake

7.

Low coast brake

8.

1st one-way clutch

9.

Forward one-way clutch

10. 3rd one-way clutch

11.

Front sun gear

12. Input shaft

13. Mid internal gear

14. Front internal gear

15. Rear carrier

16. Rear sun gear

17. Mid sun gear

18. Front carrier

19. Mid carrier

20. Rear internal gear

21. Output shaft

22. Parking gear

23. Parking pawl

SCIA1519E

SHIFT MECHANISM

TM-103

< FUNCTION DIAGNOSIS >

[5AT: RE5R05A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

Component Parts Location

INFOID:0000000001733792

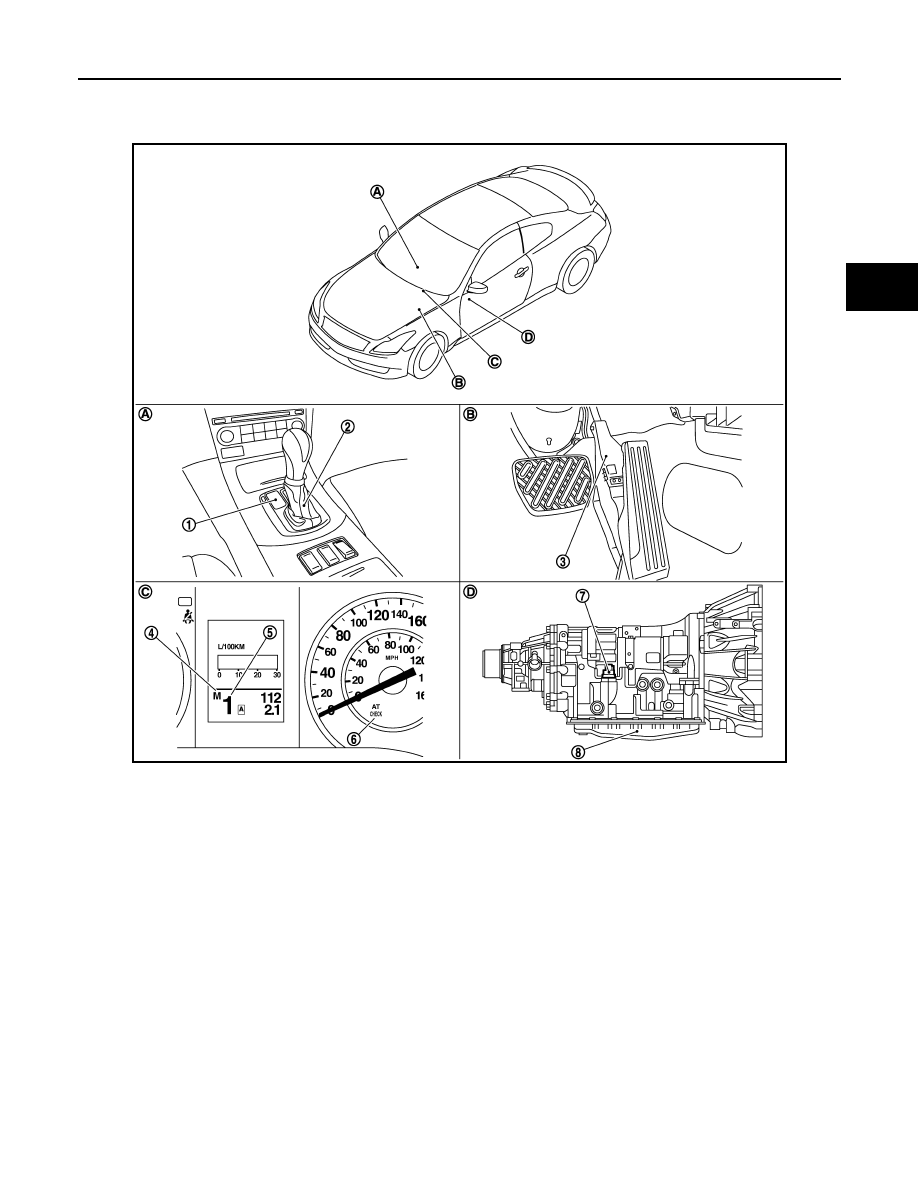

Without Paddle Shifter

*1: Control valve with TCM is included in A/T assembly.

NOTE:

• The following components are included in A/T control device (2).

- Manual mode select switch

- Manual mode position select switch

- Shift position switch

• The following components are included in control valve with TCM (8).

- TCM

- Turbine revolution sensor 1, 2

- Revolution sensor

- A/T fluid temperature sensor 1, 2

- PNP switch

- Line pressure solenoid valve

JPDIA0548ZZ

1.

Selector lever position indicator

2.

A/T control device

3.

Accelerator pedal position sensor

4.

Manual mode indicator

5.

Shift position indicator

6.

A/T CHECK indicator lamp

7.

A/T assembly harness connector

8.

Control valve with TCM

*1

A.

Center console

B.

Accelerator pedal

C.

Combination meter

D.

A/T assembly

TM-104

< FUNCTION DIAGNOSIS >

[5AT: RE5R05A]

SHIFT MECHANISM

- Torque converter clutch solenoid valve

- Direct clutch solenoid valve

- High and low reverse clutch solenoid valve

- Input clutch solenoid valve

- Front brake solenoid valve

- Low coast brake solenoid valve

- ATF pressure switch 2

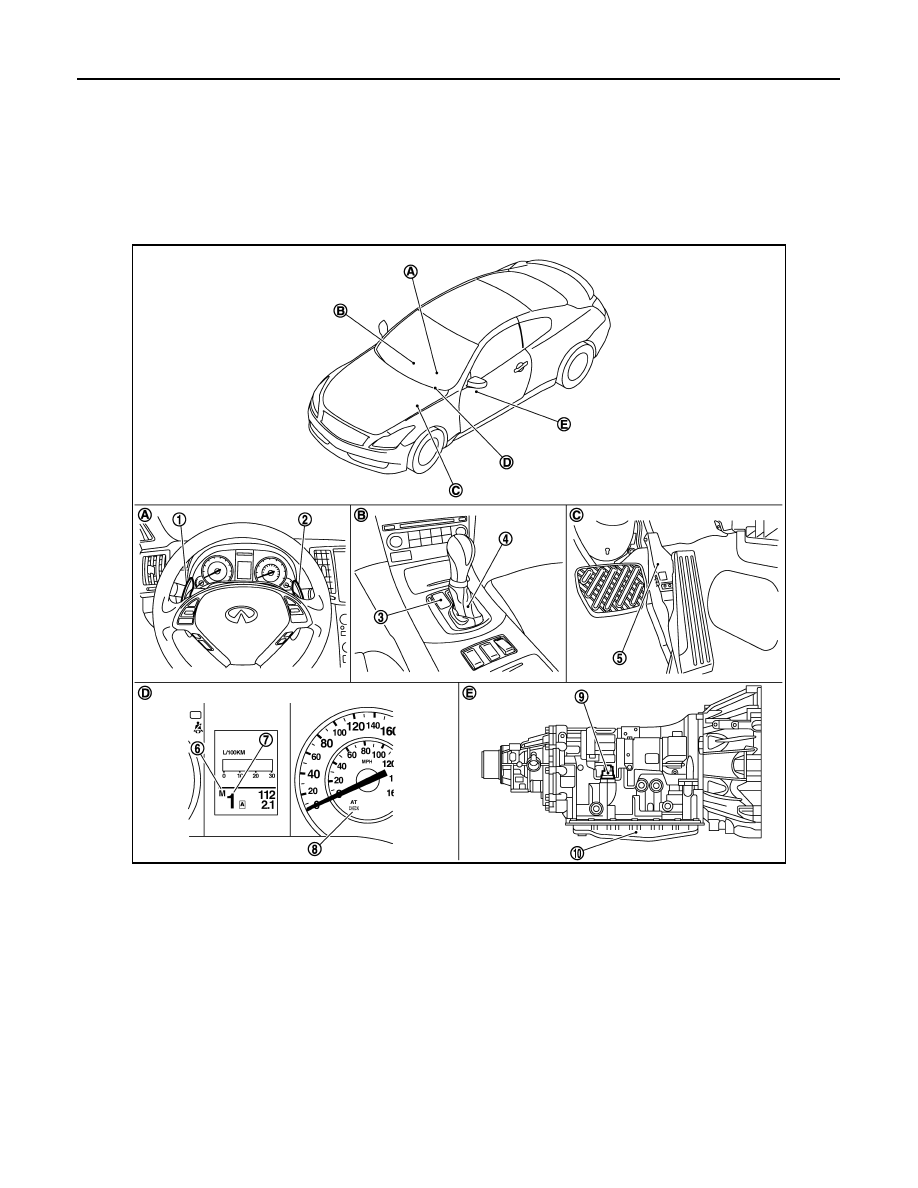

With Paddle Shifter

*1: Control valve with TCM is included in A/T assembly.

NOTE:

• The following components are included in A/T control device (4).

- Manual mode select switch

- Manual mode position select switch

- Shift position switch

• The following components are included in control valve with TCM (10).

JPDIA0549ZZ

1.

Paddle shifter (shift-down)

2.

Paddle shifter (shift-up)

3.

Selector lever position indicator

4.

A/T control device

5.

Accelerator pedal position sensor

6.

Manual mode indicator

7.

Shift position indicator

8.

A/T CHECK indicator lamp

9.

A/T assembly harness connector

10. Control valve with TCM

*1

A.

Steering wheel

B.

Center console

C.

Accelerator pedal

D.

Combination meter

E.

A/T assembly
