Infiniti G37 Coupe. Manual - part 1237





ST-48

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Lower Shaft Sliding Range

INFOID:0000000001666259

Unit: mm (in)

Rack Sliding Force

INFOID:0000000001666260

Unit: N (kg, lb)

Rack Stroke

INFOID:0000000001666261

Unit: mm (in)

Socket Swing Force and Rotating Torque

INFOID:0000000001666262

SWING FORCE

Unit: N (kg, lb)

Automatic Models

Rotating torque

0.49 N·m (0.05 kg-m, 4 in-lb)

Item

Standard

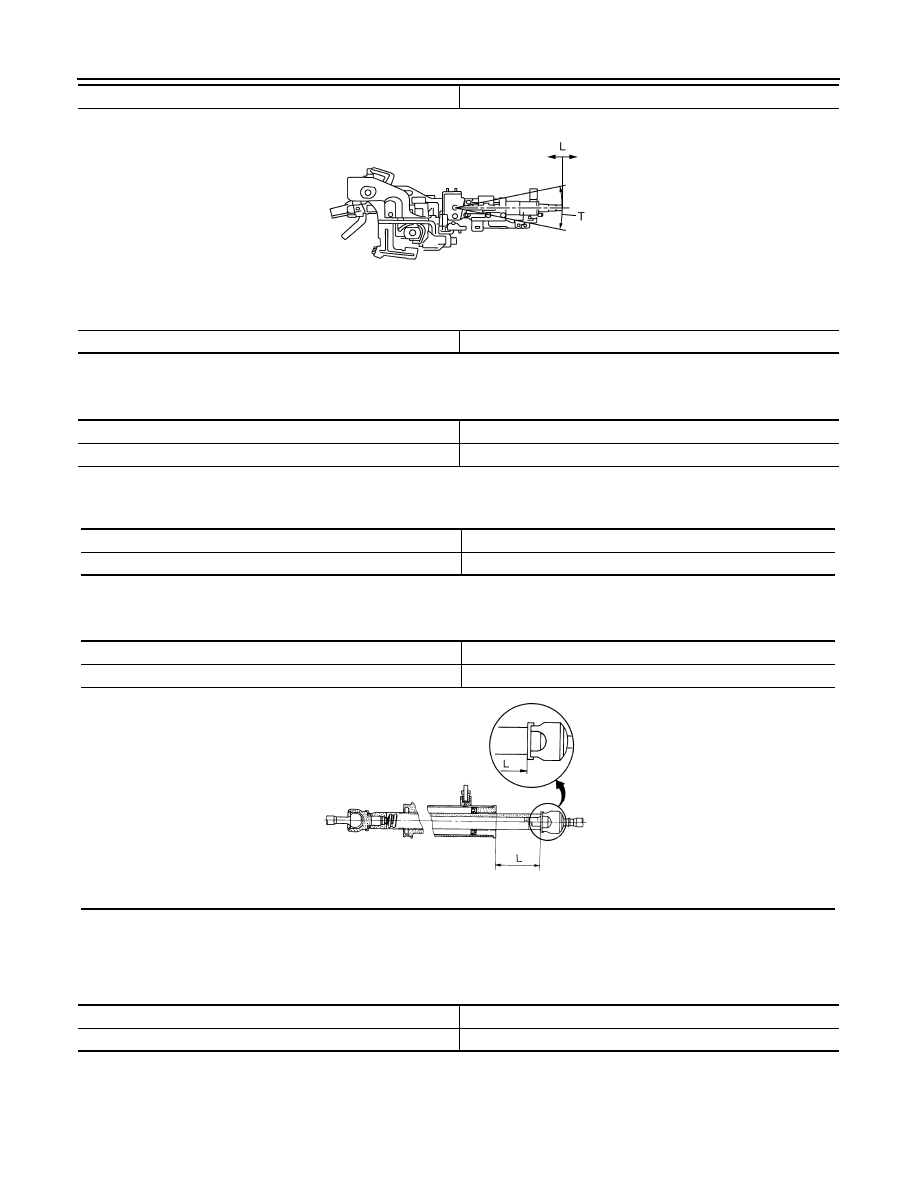

JSGIA0032ZZ

Item

Standard

Sliding range

26.5 (1.043)

Item

Standard

Rack sliding force

195 – 258 (19.9 – 26.3, 43.8 – 57.9)

Item

Standard

Rack neutral position, dimension “L”

69.0 (2.717)

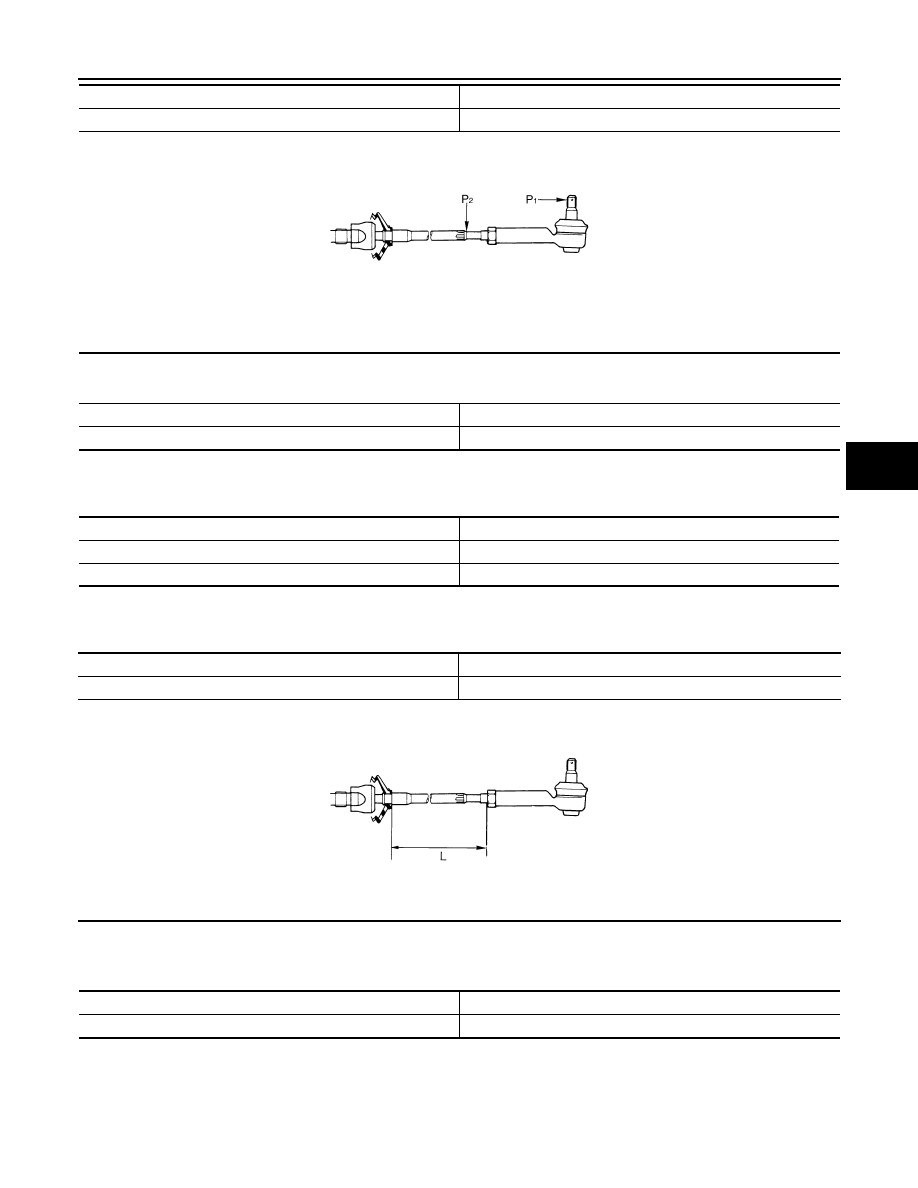

SGIA0629J

Item

Spring balance

Outer socket “P

1

4.81 – 45.7 (0.5 – 4.7, 1.1 – 10.3)

SERVICE DATA AND SPECIFICATIONS (SDS)

ST-49

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

H

I

J

K

L

M

A

B

ST

N

O

P

ROTATING TORQUE

Unit: N·m (kg-m, in-lb)

Socket Axial End Play

INFOID:0000000001666263

Unit: mm (in)

Inner Socket Length

INFOID:0000000001666264

Unit: mm (in)

Relief Oil Pressure

INFOID:0000000001666265

Unit: kPa (kg/cm

2

, psi)

Inner socket “P

2

8.9 – 64 (0.9 – 6.5, 2.0 – 14.4)

Item

Spring balance

SGIA1540E

Item

Standard

Outer socket

0.3 – 2.9 (0.03 – 0.29, 3 – 25)

Item

Standard

Outer socket

0.5 (0.02) or less

Inner socket

0.2 (0.008) or less

Item

Standard

Rack neutral position, dimension “L”

63.3 (2.49)

SGIA1512E

Item

Standard

Relief oil pressure

8,530 – 9,330 (87 – 95.2, 1,237 – 1,353)
