Infiniti G37 Coupe. Manual - part 84





AV

DISPLAY UNIT

AV-89

< ECU DIAGNOSIS >

[BASE AUDIO WITHOUT NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

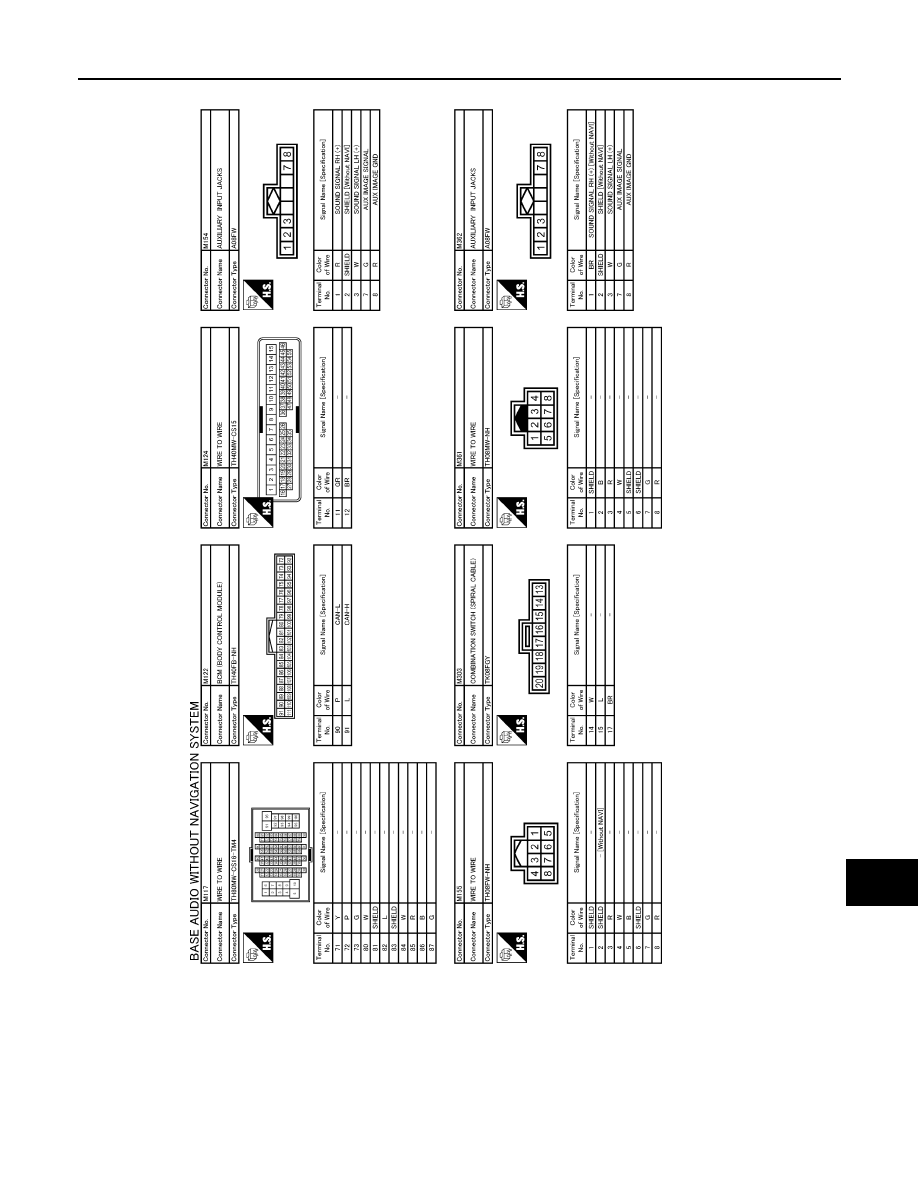

JCNWA0460GB

AV-90

< ECU DIAGNOSIS >

[BASE AUDIO WITHOUT NAVIGATION]

DISPLAY UNIT

NOTE:
The name MULTIFUNCTION SWITCH indicates the integration of PRESET SWITCH and MULTIFUNCTION
SWITCH virtually.

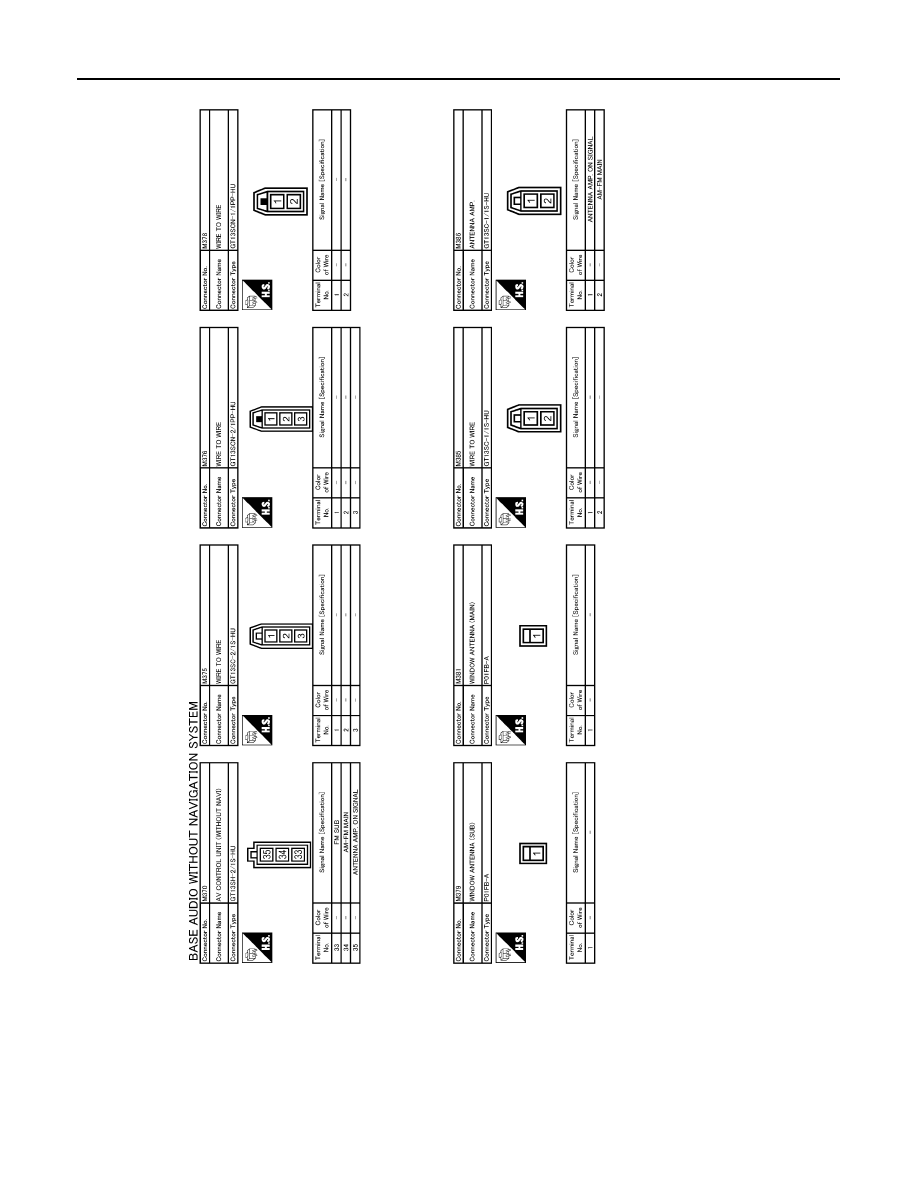

JCNWA0461GB

AV

SATELLITE RADIO TUNER

AV-91

< ECU DIAGNOSIS >

[BASE AUDIO WITHOUT NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

SATELLITE RADIO TUNER

Reference Value

INFOID:0000000001605595

PHYSICAL VALUES

JPNIA0010ZZ

Terminal

Description

Condition

Reference value

(Approx.)

+

Signal name

Input/

Output

2

(R)

1

(G)

Satellite radio sound signal
LH

Output

Ignition

switch

ON

When satellite radio mode
is selected

4

(B)

3

(W)

Satellite radio sound signal
RH

Output

Ignition

switch

ON

When satellite radio mode
is selected

5

Shield

6

Shield

8

(Y)

Ground

Request signal
(SAT

CONT)

Output

Ignition

switch

ON

When satellite radio mode
is selected

9

(O)

Ground

Communication signal
(SAT

CONT)

Output

Ignition

switch

ON

When satellite radio mode
is selected

SKIB3609E

SKIB3609E

SKIA9299J

SKIA9300J

AV-92

< ECU DIAGNOSIS >

[BASE AUDIO WITHOUT NAVIGATION]

SATELLITE RADIO TUNER

10

(BR)

Ground

Communication signal
(CONT

SAT)

Input

Ignition

switch

ON

When satellite radio mode
is selected

12

(SB)

Ground

Battery power supply

Input

Ignition

switch

OFF

Battery voltage

15

(B)

Ground

GND

Ignition

switch

ON

0  V

16

(V)

Ground

ACC power supply

Input

Ignition

switch

ACC

Battery voltage

33

Satellite antenna

Input

34

Shield

Terminal

Description

Condition

Reference value

(Approx.)

+

Signal name

Input/

Output

SKIA9301J
