Infiniti G37 Coupe. Manual - part 38





ADP-146

< ECU DIAGNOSIS >

DRIVER SEAT CONTROL UNIT

26

Ground

Y

Sliding switch forward
signal

Input

Sliding switch

Operate

 (forward)

0

Release

Battery voltage

27

Ground

R/G

Reclining switch for-
ward signal

Input

Reclining switch

Operate

 (forward)

0

Release

Battery voltage

28

Ground

W/B

Lifting switch (front)
upward signal

Input

Seat lifting switch
(front)

Operate

 (upward)

0

Release

Battery voltage

29

Ground

P/L

Lifting switch (rear) up-
ward signal

Input

Seat lifting switch
(rear)

Operate

 (upward)

0

Release

Battery voltage

30

Ground

P

Power walk-in switch
signal

Input

Power walk-in
switch

Pressed

0

Other

than

above

12

31

Ground

GR

Sensor ground

0

32

Ground

B/W

Ground (signal)

0

33

Ground

R

Power source (C/B)

Input

Battery voltage

35

Ground

W/R

Sliding motor forward
output

Output

Seat sliding

Operate

 (forward)

Battery voltage

Release

0

36

Ground

G/Y

Reclining motor for-
ward output signal

Output

Seat reclining

Operate

 (forward)

Battery voltage

Release

0

37

Ground

G/W

Lifting motor (front)
downward output

Output

Seat lifting (front)

Operate

(down-

ward)

Battery voltage

Stop

0

38

Ground

L/Y

Lifting motor (rear) up-
ward output

Output

Seat lifting (rear)

Operate

(upward)

Battery voltage

Stop

39

Ground

R/B

Lifting motor (rear)
downward output

Output

Seat lifting (rear)

Operate

(down-

ward)

Battery voltage

Stop

0

40

Ground

R/W

Power source (Fuse)

Input

Battery voltage

41

Ground

Y/G

Forward switch signal

Input

Seat back

Folded
down

0

Other

than

above

5

42

Ground

W

Sliding motor back-
ward output

Output

Seat sliding

Operate

(back-

ward)

Battery voltage

Stop

0

Terminal No.

Wire

color

Description

Condition

Voltage (V)

(Approx)

+

-

Signal name

Input/

Output

DRIVER SEAT CONTROL UNIT

ADP-147

< ECU DIAGNOSIS >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

*1

: M/T models

*2

: A/T models

44

Ground

P

Reclining motor back-
ward output

Output

Seat reclining

Operate

(back-

ward)

Battery voltage

Stop

0

45

Ground

L/R

Lifting motor (front) up-
ward output

Output

Seat lifting (front)

Operate

(upward)

Battery voltage

Stop

 0

48

Ground

B

Ground (power)

 0

Terminal No.

Wire

color

Description

Condition

Voltage (V)

(Approx)

+

-

Signal name

Input/

Output

ADP-148

< ECU DIAGNOSIS >

DRIVER SEAT CONTROL UNIT

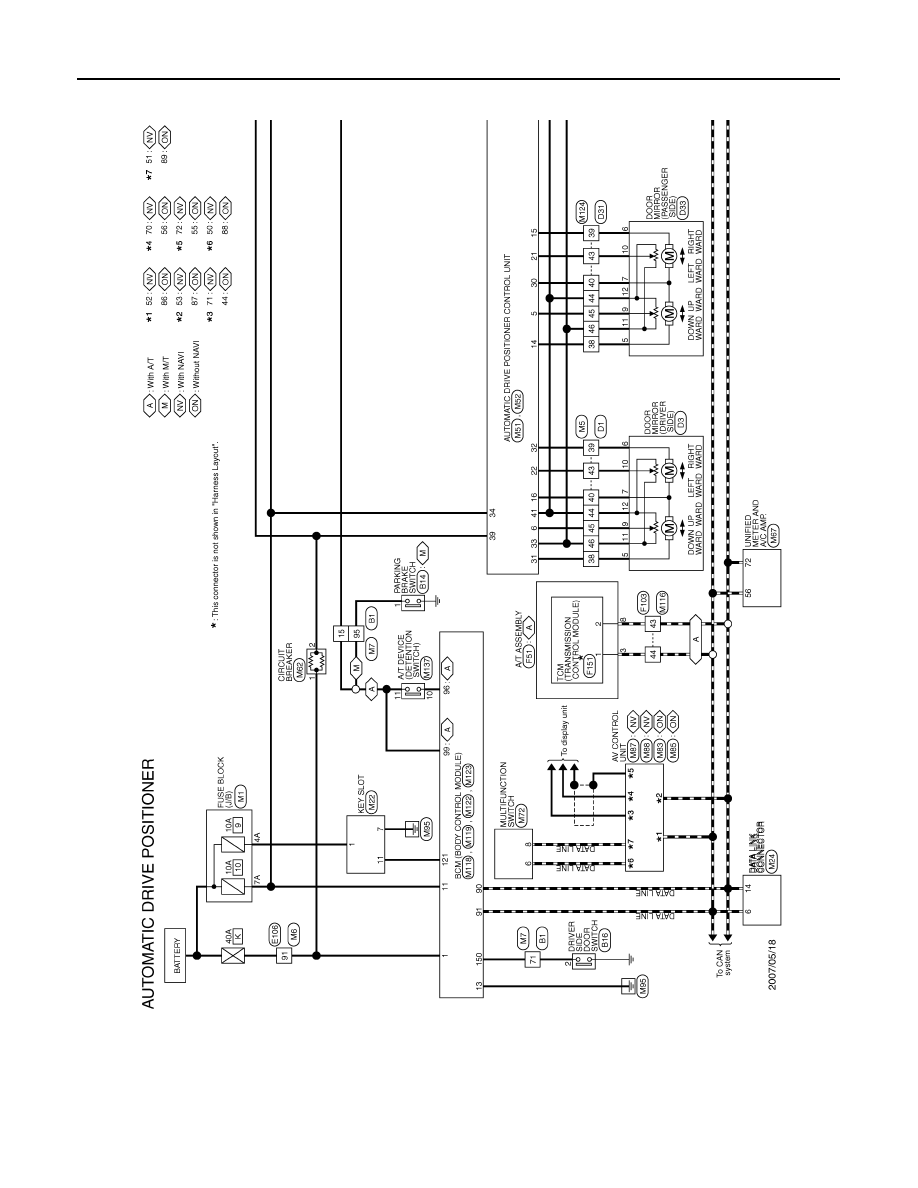

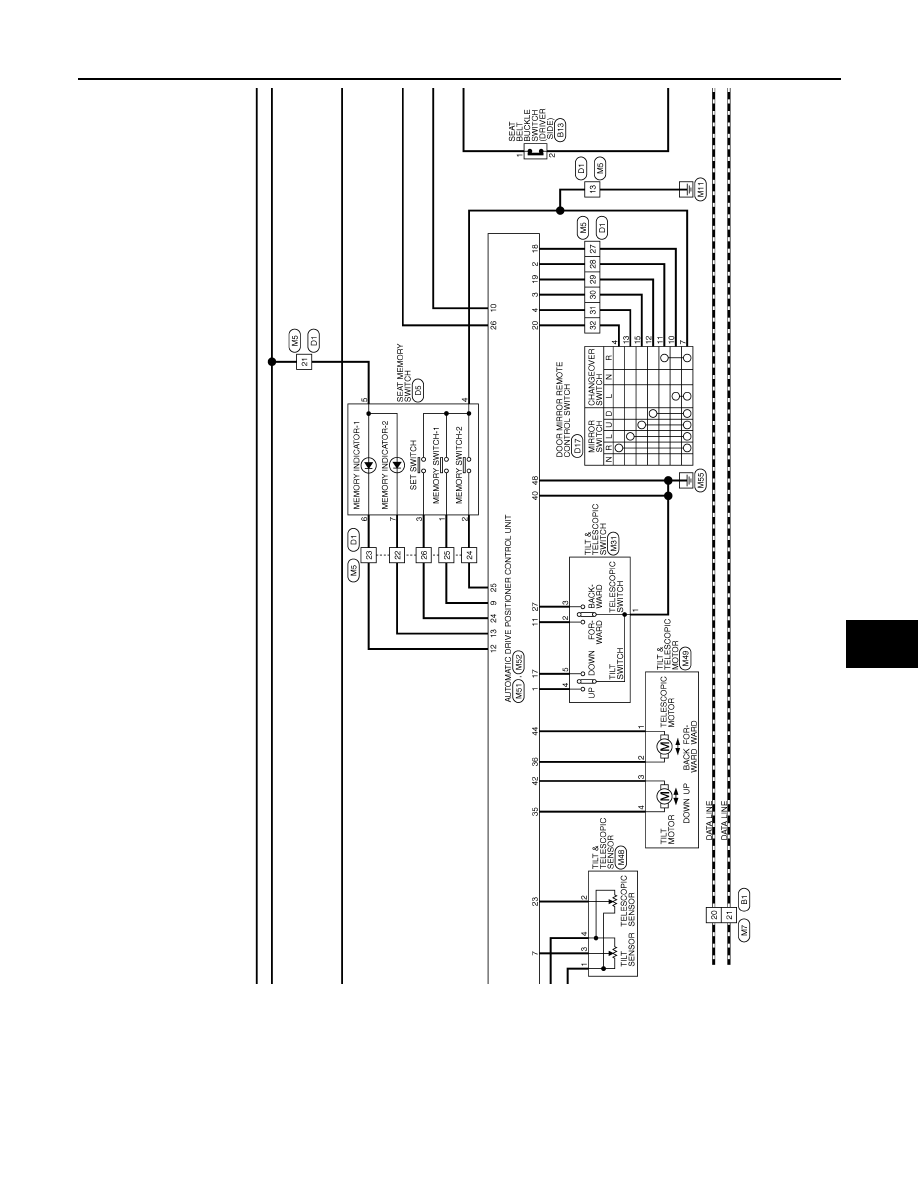

Wiring Diagram - AUTOMATIC DRIVE POSITIONER CONTROL SYSTEM -

INFOID:0000000001693788

JCJWA0145GB

DRIVER SEAT CONTROL UNIT

ADP-149

< ECU DIAGNOSIS >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

JCJWA0146GB
