10

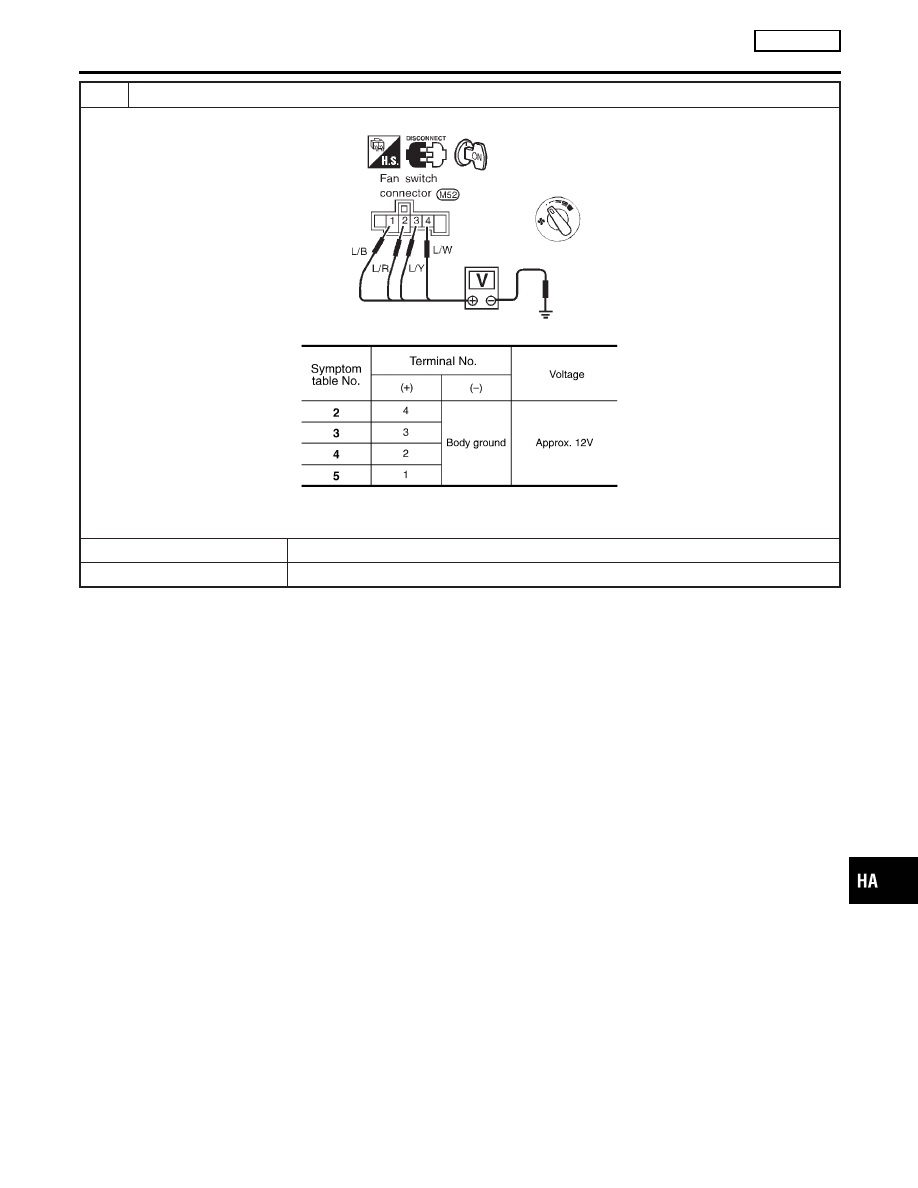

CHECK FAN SWITCH CIRCUIT

Do approx. 12 volts exist between each fan switch harness terminal and body ground?

RHA122H

MTBL0380

Yes or No

Yes

©

GO TO 12.

No

©

GO TO 11.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Blower Motor (Cont’d)

HA-171

11

CHECK CIRCUIT CONTINUITY BETWEEN FAN SWITCH HARNESS TERMINAL AND RESISTOR HAR-
NESS TERMINAL

RHA123H

MTBL0381

OK or NG

OK

©

Check harness for short.

NG

©

Repair harness or connector.

12

CHECK FAN SWITCH AFTER DISCONNECTING IT

(Refer to Electrical Components Inspection.)
(HA-173)

OK or NG

OK

©

INSPECTION END

NG

©

Replace fan switch.

TROUBLE DIAGNOSES

MANUAL

Blower Motor (Cont’d)

HA-172

RHA909H

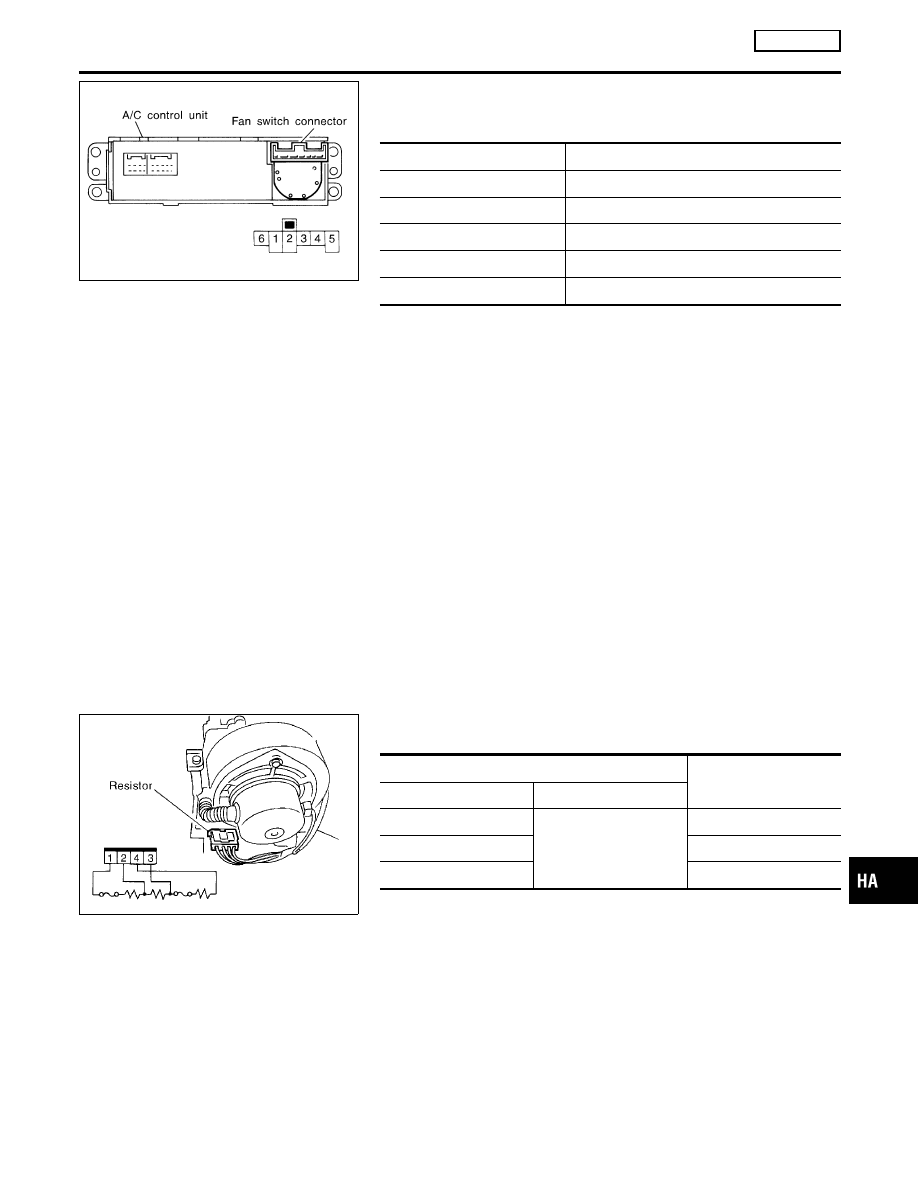

ELECTRICAL COMPONENTS INSPECTION

=NCHA0146

Fan Switch

NCHA0146S01

Check continuity between terminals at each switch position.

KNOB POSITION

Continuity between terminals

OFF

No continuity

1

4 — 5 — 6

2

3 — 5 — 6

3

2 — 5 — 6

4

1 — 5 — 6

Blower Motor

NCHA0146S02

Confirm smooth rotation of the blower motor.

I

Ensure that there are no foreign particles inside the intake unit.

RHA120H

Blower Resistor

NCHA0146S03

Check resistance between terminals.

Terminal No.

Resistance

(+)

(−)

3

1

Approx. 1.4 - 1.6

Ω

4

Approx. 2.5 - 2.8

Ω

2

Approx. 0.5 - 0.6

Ω

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Blower Motor (Cont’d)

HA-173

Magnet Clutch

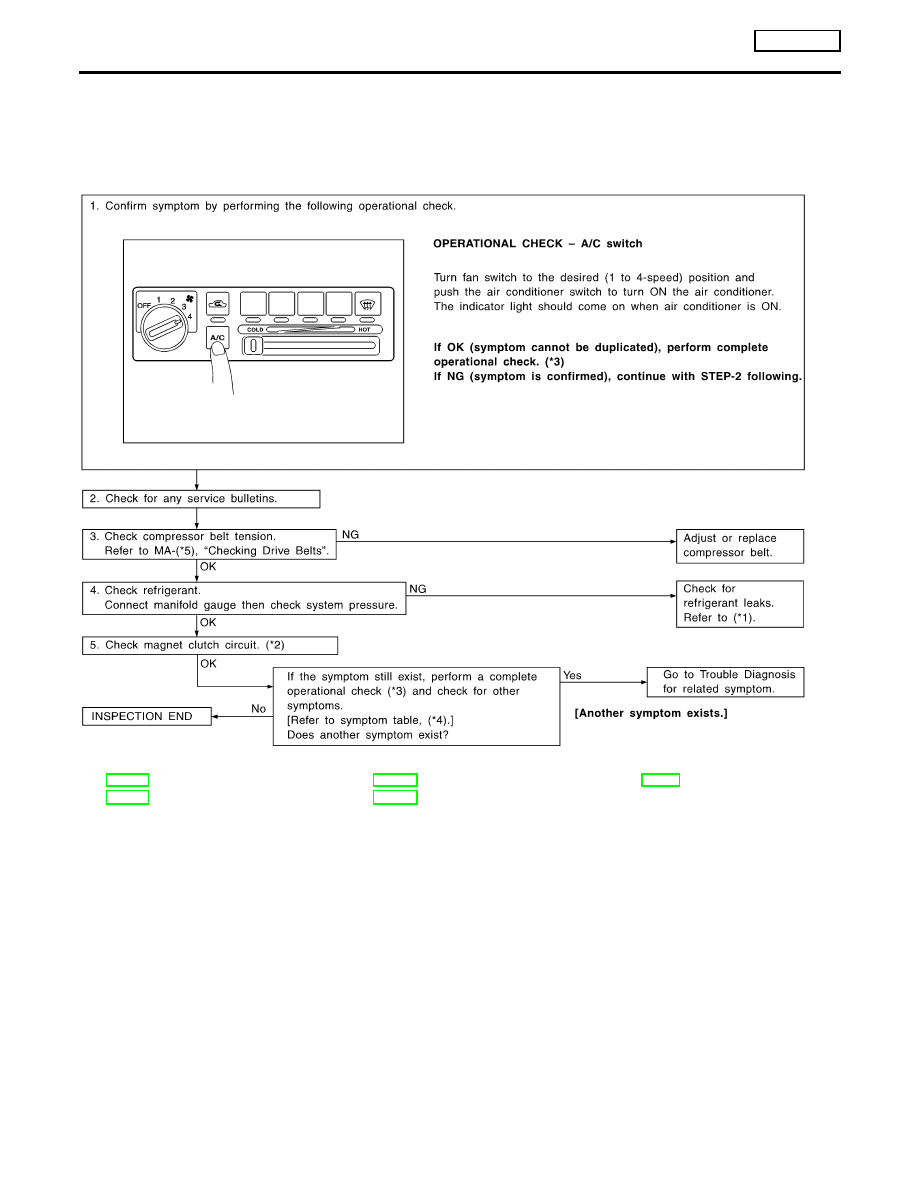

TROUBLE DIAGNOSIS PROCEDURE FOR MAGNET CLUTCH

=NCHA0155

SYMPTOM:

I

Magnet clutch does not operate when A/C switch and fan switch are ON.

INSPECTION FLOW

SHA359F

*1: HA-204
*2: HA-175

*3: HA-148
*4: HA-147

*5: MA-13

TROUBLE DIAGNOSES

MANUAL

Magnet Clutch

HA-174
