SHA967EB

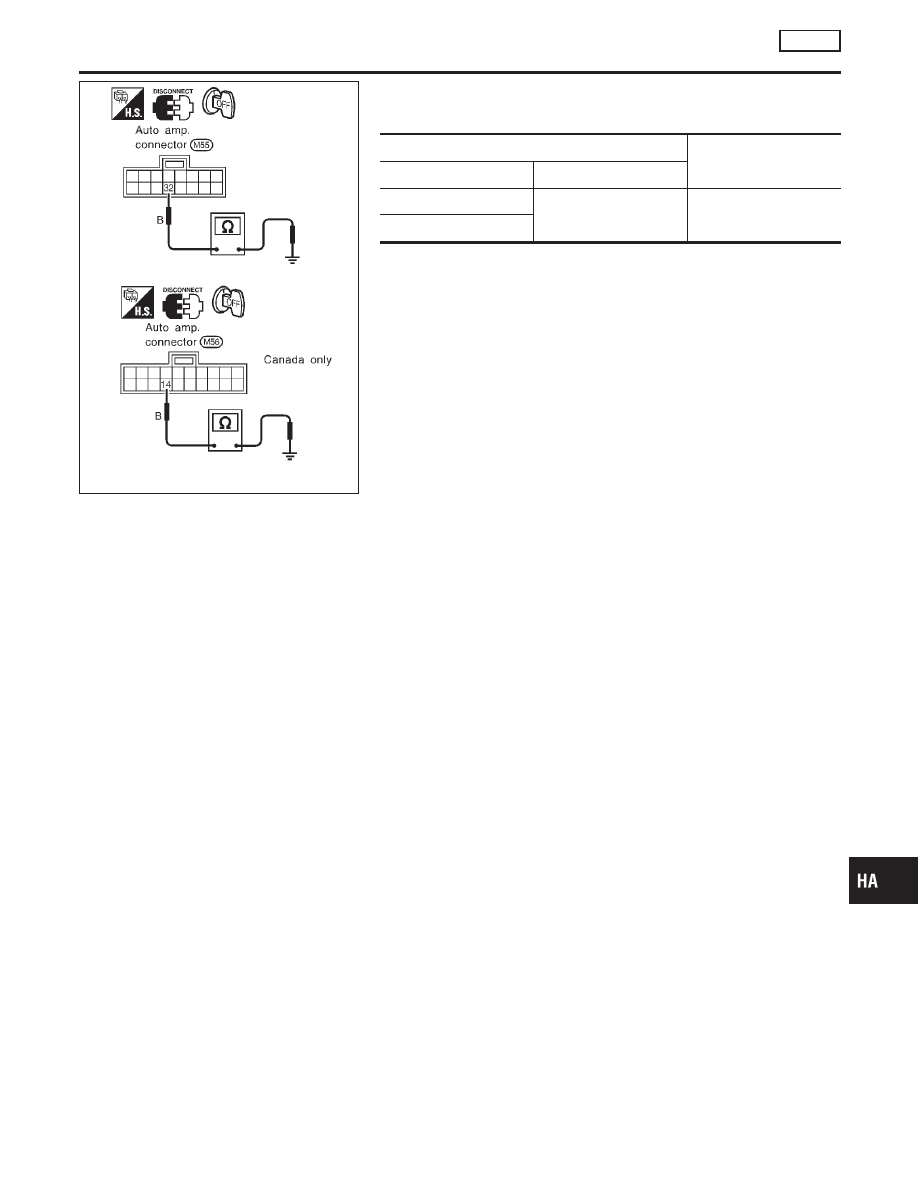

Check body ground circuit for auto amp. with ignition switch OFF.
Check for continuity between terminal Nos. 32, 14 and body
ground.

Ohmmeter terminal

Continuity

(+)

(−)

32

Body ground

Yes

14 (Canada only)

If OK, check auto amp. ground circuit, see below.
If NG, repair or replace harness. Check 7.5A fuse (No. 5), 10A fuse
(No. 8) (located in the fuse block) and 15A fuses (Nos. 1 and 2,
located in the fuse block).

I

If fuses are OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If fuses are NG, replace fuse and check wiring harness for
short circuit. Repair or replace as necessary.

NOTE:
If OK, replace auto amp.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

AUTO

A/C System (Cont’d)

HA-47

Mode Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR (LAN)

=NCHA0090

SYMPTOM:

I

Air outlet does not change.

I

Mode door motor does not operate normally.

INSPECTION FLOW

SHA173F

*1: HA-21
*2: HA-42
*3: HA-32
*4: STEP-BY-STEP PROCEDURE

(HA-32), see No. 7.

*5: HA-92

*6: HA-95
*7: HA-99
*8: HA-104
*9: STEP-BY-STEP PROCEDURE

(HA-32), see No. 12.

*10: HA-50

*11: HA-53
*12: HA-42
*13: HA-41
*14: HA-102
*15: HA-32
*16: HA-32

TROUBLE DIAGNOSES

AUTO

Mode Door Motor

HA-48

SYSTEM DESCRIPTION

=NCHA0052

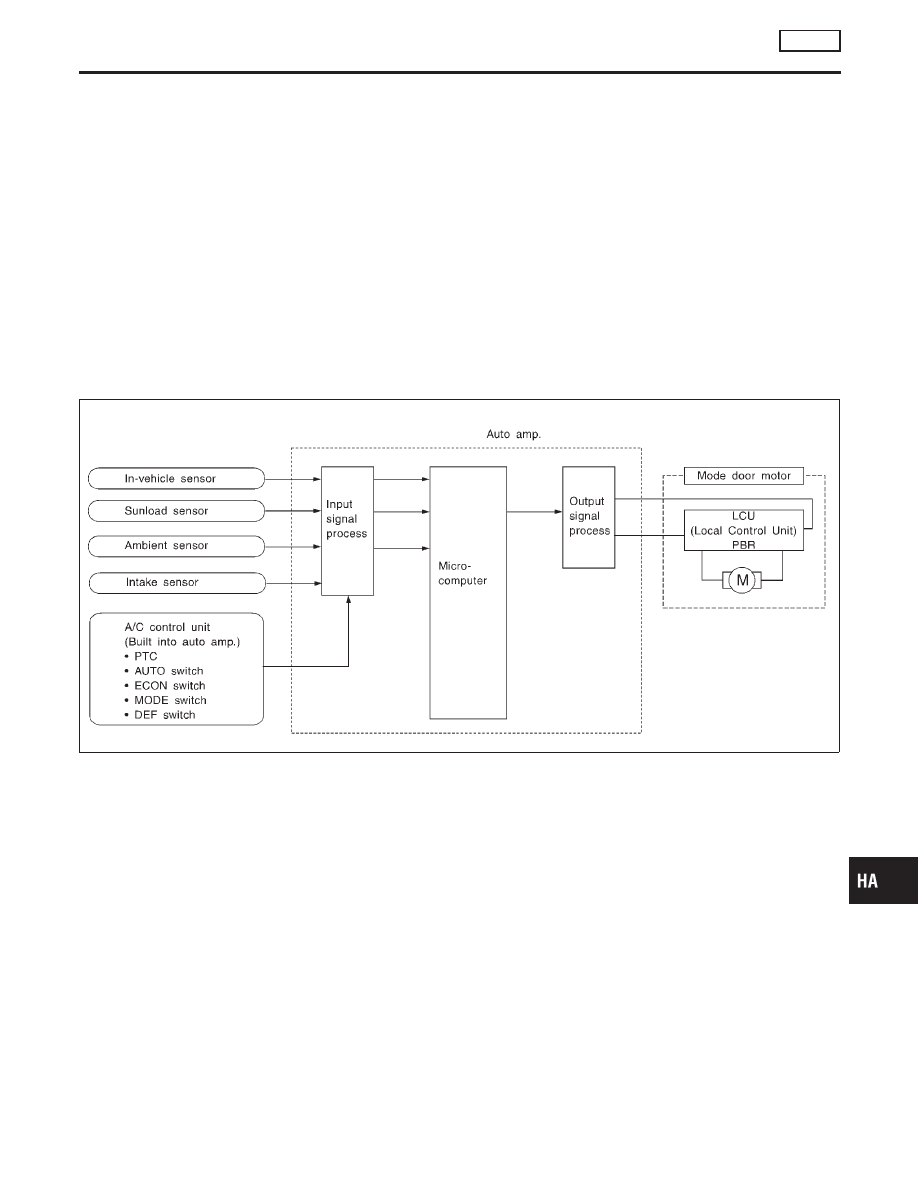

Component Parts

NCHA0052S01

Mode door control system components are:
1) Auto amp.
2) Mode door motor (LCU)
3) In-vehicle sensor
4) Ambient sensor
5) Sunload sensor
6) Intake sensor

System Operation

NCHA0052S02

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door and mode door
opening angle data to the air mix door motor LCU and mode door motor LCU.
The mode door motor and air mix door motor read their respective signals according to the address signal.
Opening angle indication signals received from the auto amplifier and each of the motor position sensors are
compared by the LCUs in each motor with the existing decision and opening angles. Subsequently, HOT/
COLD or DEFROST/VENT operation is selected. The new selection data is returned to the auto amplifier.

RHA045H

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

AUTO

Mode Door Motor (Cont’d)

HA-49

Mode Door Control Specification

NCHA0052S03

RHA192H

RHA046H

COMPONENT DESCRIPTION

NCHA0053

The mode door motor is attached to the heater unit. It rotates so
that air is discharged from the outlet set by the auto amplifier. Motor
rotation is conveyed to a link which activates the mode door.

RHA047H

DIAGNOSTIC PROCEDURE FOR MODE DOOR MOTOR
AND AIR MIX DOOR MOTOR CIRCUIT

NCHA0104

SYMPTOM: Mode door motor and/or air mix door motor does
not operate normally.

TROUBLE DIAGNOSES

AUTO

Mode Door Motor (Cont’d)

HA-50
