ENGINE MECHANICAL

SECTION

EM

CONTENTS

PRECAUTIONS ...............................................................3

Parts Requiring Angular Tightening.............................3
Liquid Gasket Application Procedure ..........................3

PREPARATION ...............................................................4

Special Service Tools ..................................................4
Commercial Service Tools ...........................................6

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING .....................................................8

NVH Troubleshooting - Engine Noise .........................9

OUTER COMPONENT PARTS .....................................10

Removal and Installation ...........................................10

MEASUREMENT OF COMPRESSION PRESSURE ....13
OIL PAN.........................................................................14

Components...............................................................14
Removal.....................................................................14
Installation..................................................................16

TIMING CHAIN ..............................................................19

Components...............................................................19
Removal.....................................................................20
Inspection...................................................................23
Installation..................................................................23

OIL SEAL.......................................................................28

Replacement..............................................................28

VALVE OIL SEAL

.....................................................28

FRONT OIL SEAL

....................................................28

REAR OIL SEAL

......................................................29

CYLINDER HEAD..........................................................30

Components...............................................................30
Removal.....................................................................31
Disassembly...............................................................34
Inspection...................................................................36

CYLINDER HEAD DISTORTION

...............................36

CAMSHAFT VISUAL CHECK

....................................36

CAMSHAFT RUNOUT

..............................................36

CAMSHAFT CAM HEIGHT

.......................................36

CAMSHAFT JOURNAL CLEARANCE

........................37

CAMSHAFT END PLAY

............................................37

CAMSHAFT SPROCKET RUNOUT

...........................38

VALVE GUIDE CLEARANCE

....................................38

VALVE GUIDE REPLACEMENT

................................38

VALVE SEATS

.........................................................39

REPLACING VALVE SEAT FOR SERVICE PARTS

....40

VALVE DIMENSIONS

...............................................41

VALVE SPRING

.......................................................41

HYDRAULIC LASH ADJUSTER

................................41

ROCKER ARM, SHIM AND ROCKER ARM GUIDE

.....42

Assembly ...................................................................42
Installation..................................................................46

ENGINE ASSEMBLY.....................................................52

Removal and Installation ...........................................52

REMOVAL

...............................................................53

INSTALLATION

........................................................54

CYLINDER BLOCK .......................................................55

Components...............................................................55
Removal and Installation ...........................................56
Disassembly...............................................................56

PISTON AND CRANKSHAFT

....................................56

Inspection...................................................................56

PISTON AND PISTON PIN CLEARANCE

..................56

PISTON RING SIDE CLEARANCE

............................57

PISTON RING END GAP

..........................................58

CONNECTING ROD BEND AND TORSION

...............58

CYLINDER BLOCK DISTORTION AND WEAR

...........58

PISTON-TO-BORE CLEARANCE

..............................59

CRANKSHAFT

.........................................................60

BEARING CLEARANCE

...........................................60

CONNECTING ROD BUSHING CLEARANCE
(SMALL END)

..........................................................63

REPLACEMENT OF CONNECTING ROD
BUSHING (SMALL END)

..........................................63

REPLACEMENT OF PILOT BUSHING (M/T) OR
PILOT CONVERTER (A/T)

........................................63

FLYWHEEL/DRIVE PLATE RUNOUT

........................64

Assembly ...................................................................64

PISTON

..................................................................64

CRANKSHAFT

.........................................................65

SERVICE DATA AND SPECIFICATIONS (SDS) .........68

General Specifications...............................................68
Compression Pressure ..............................................68
Cylinder Head ............................................................68
Valve ..........................................................................69

GI

MA

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

VALVE

....................................................................69

VALVE SPRING

.......................................................69

HYDRAULIC LASH ADJUSTER (HLA)

.......................69

VALVE GUIDE

.........................................................70

VALVE SHIM CLEARANCE ADJUSTMENT

................70

AVAILABLE SHIM

....................................................71

VALVE SEAT

...........................................................72

VALVE SEAT RESURFACE LIMIT

.............................73

Camshaft and Camshaft Bearing ..............................73
Cylinder Block............................................................74
Piston, Piston Ring and Piston pin............................75

PISTON

..................................................................75

PISTON RING

.........................................................75

PISTON PIN

............................................................75

Connecting Rod .........................................................76
Crankshaft..................................................................77
Main Bearing..............................................................78

STANDARD

.............................................................78

UNDERSIZE

............................................................78

Connecting Rod Bearing ...........................................78

STANDARD SIZE

....................................................78

UNDERSIZE

............................................................78

Bearing Clearance .....................................................79
Miscellaneous Components.......................................79

CONTENTS

(Cont’d)

EM-2

Parts Requiring Angular Tightening

NCEM0001

I

Use an angle wrench for the final tightening of the following
engine parts:

a)

Cylinder head bolts

b)

Main bearing cap bolts

c)

Connecting rod cap nuts

I

Do not use a torque value for final tightening.

I

The torque value for these parts are for a preliminary step.

I

Ensure thread and seat surfaces are clean and coated with
engine oil.

SEM164F

AEM080

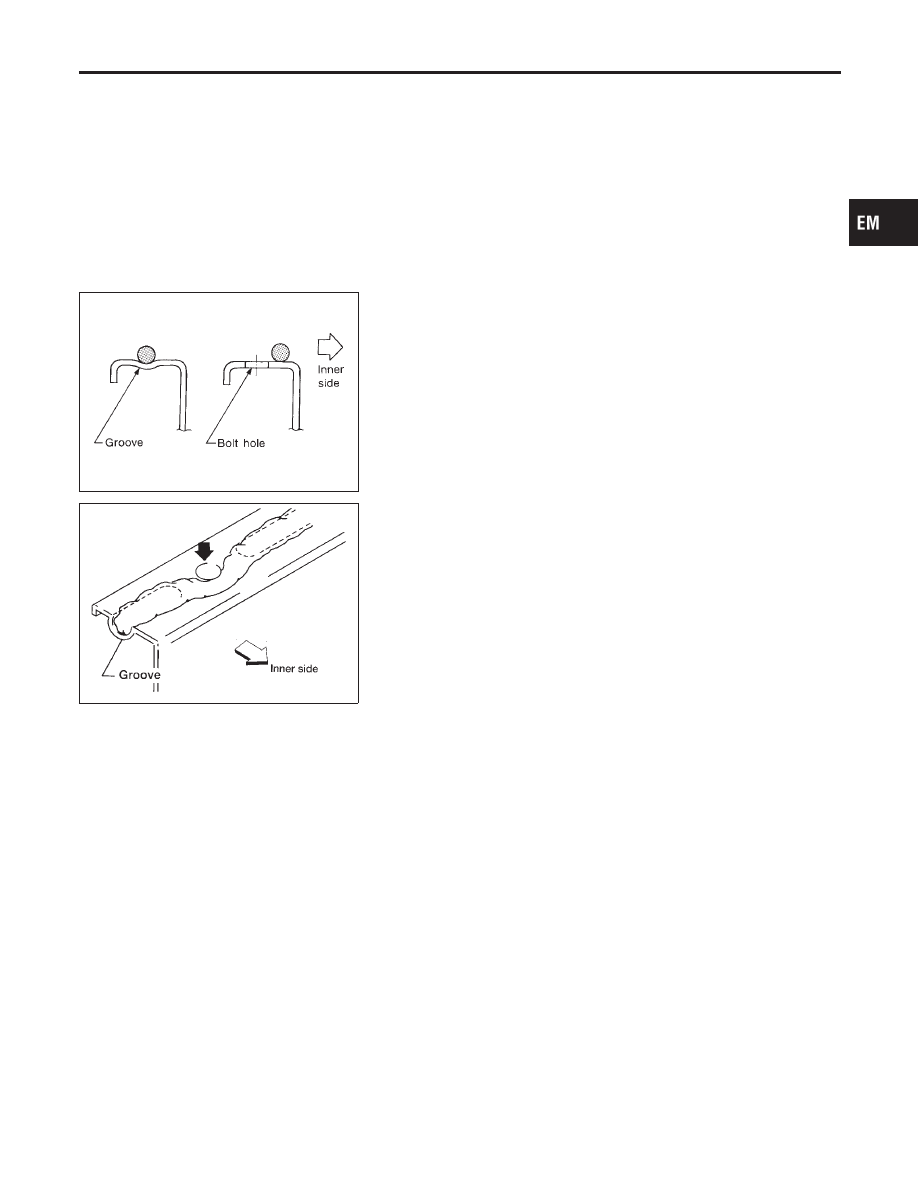

Liquid Gasket Application Procedure

NCEM0002

1.

Use a scraper to remove old liquid gasket from mating
surfaces and grooves. Also, completely clean any oil from
these areas.

2.

Apply a continuous bead of liquid gasket to mating sur-
faces. (Use Genuine RTV silicone sealant part No. 999MP-
A7007 or equivalent.)

I

For oil pan, be sure liquid gasket diameter is 4.0 to 5.0 mm
(0.157 to 0.197 in).

I

For areas except oil pan, be sure liquid gasket diameter is
2.0 to 3.0 mm (0.079 to 0.118 in).

3.

Apply liquid gasket around the inner side of bolt holes
(unless otherwise specified).

4.

Assembly should be done within 5 minutes after coating.

5.

Wait at least 30 minutes before refilling engine oil and
engine coolant.

GI

MA

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PRECAUTIONS

Parts Requiring Angular Tightening

EM-3

Special Service Tools

NCEM0003

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

ST0501S000
(

—

)

Engine stand assembly
1 ST05011000
(

—

)

Engine stand
2 ST05012000
(

—

)

Base

NT042

Disassembling and assembling

KV10106500
(

—

)

Engine stand shaft

NT028

KV10115300
(

—

)

Engine sub-attachment

NT008

ST10120000
(J24239-01)
Cylinder head bolt
wrench

NT583

Loosening and tightening cylinder head bolt
a: 13 (0.51) dia.
b: 12 (0.47)
c: 10 (0.39)
Unit: mm (in)

KV10116200
(J26336-B)
Valve spring compres-
sor
1 KV10115900
(J26336-20)
Attachment

NT022

Disassembling valve mechanism

KV10115600
(J38958)
Valve oil seal drift

NT024

Installing valve oil seal

KV10107902
(J38959)
Valve oil seal puller

NT011

Displacement valve lip seal

PREPARATION

Special Service Tools

EM-4
