Infiniti G20 (P11). Manual - part 359

Remote Controller Battery Replacement

NCEL0118

SEL366W

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Remote Controller Battery Replacement

EL-213

Component Parts and Harness Connector
Location

NCEL0119

SEL955X

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Component Parts and Harness Connector Location

EL-214

System Description

NCEL0120

DESCRIPTION

NCEL0120S01

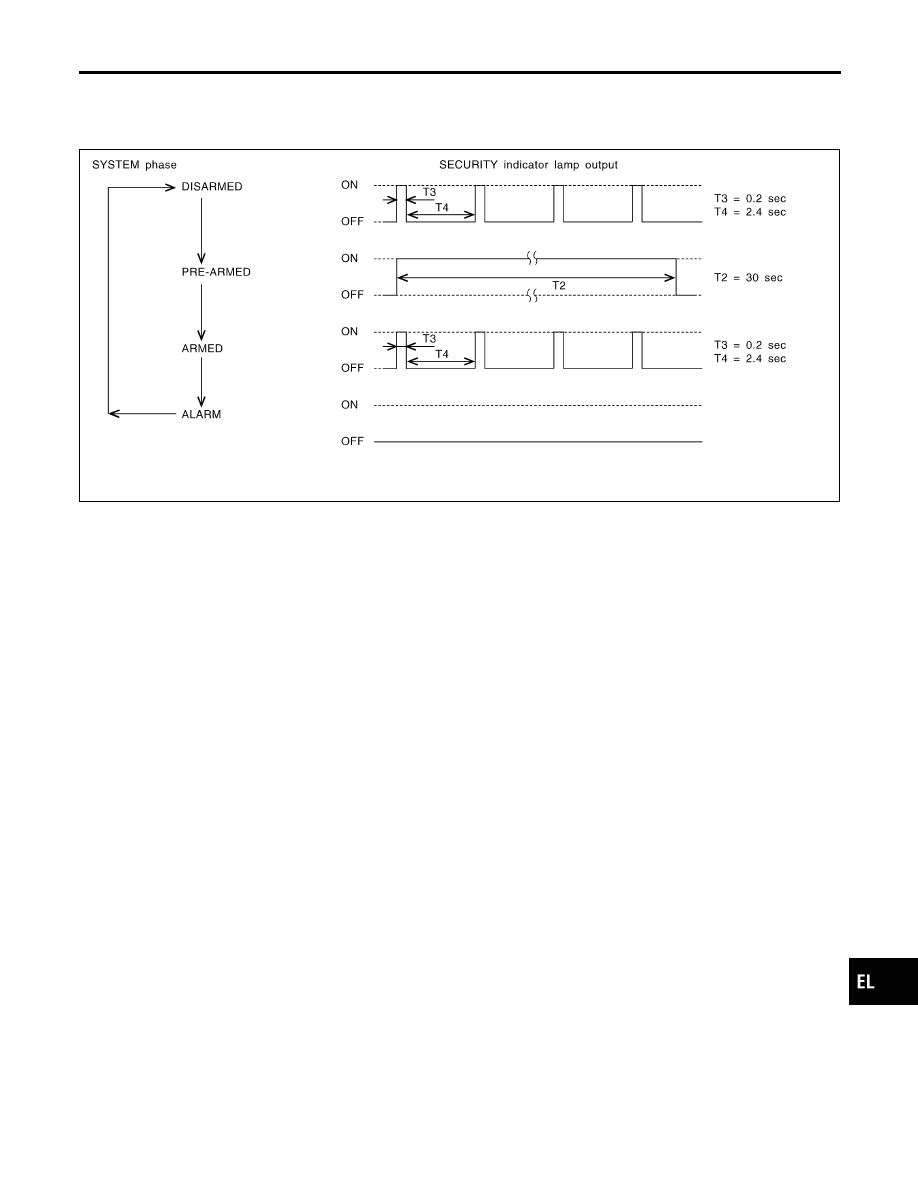

1. Operation Flow

NCEL0120S0101

SEL334W

2. Setting The Vehicle Security System

NCEL0120S0102

Initial condition
1) Close all doors.
2) Close engine hood and trunk lid.
Disarmed phase
When the vehicle security system is in the disarmed phase, the security indicator lamp blinks every 2.6 sec-
onds.
Pre-armed phase and armed phase
The vehicle security system turns into the “pre-armed” phase when engine hood, trunk lid and all doors are
closed and the doors are locked by key or multi-remote controller. (The security indicator lamp illuminates.)
After about 30 seconds, the system automatically shifts into the “armed” phase (the system is set). (The
security indicator lamp blinks every 2.6 seconds.)

3. Canceling The Set Vehicle Security System

NCEL0120S0103

When the following 1) or 2) operation is performed, the armed phase is canceled.
1) Unlock the doors with the key or multi-remote controller.
2) Open the trunk lid with the key. When the trunk lid is closed after opening the trunk lid with the key, the

system returns to the armed phase.

4. Activating The Alarm Operation of The Vehicle Security System

NCEL0120S0104

Make sure the system is in the armed phase. (The security indicator lamp blinks every 2.6 seconds.)
When the following operation 1) or 2) is performed, the system sounds the horns and flashes the headlamps
for about 50 seconds.
1) Engine hood, trunk lid or any door is opened before unlocking door with key or multi-remote controller.
2) Door is unlocked without using key or multi-remote controller.

POWER SUPPLY AND GROUND

NCEL0120S07

Power is supplied at all times

I

through 7.5A fuse [No. 5, located in the fuse block (J/B)]

I

to security indicator lamp terminal 1.

Power is supplied at all times

I

through 30A fusible link (letter d, located in the fuse and fusible link box)

I

to smart entrance control unit terminal 11.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description

EL-215

With the ignition switch in the ACC or ON position, power is supplied

I

through 7.5A fuse [No. 10, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 21.

Ground is supplied

I

to smart entrance control unit terminal 16

I

through body grounds M15, M71 and M76.

INITIAL CONDITION TO ACTIVATE THE SYSTEM

NCEL0120S02

The operation of the vehicle security system is controlled by the doors, engine hood and trunk lid.
To activate the vehicle security system, the smart entrance control unit must receive signals indicating the
doors, engine hood and trunk lid are closed and the doors are locked.
When a door is open, smart entrance control unit terminal 28, 29 or 40 receives a ground signal from each
door switch.
When a door is unlocked, smart entrance control unit terminal 26, 36 or 37 receives a ground signal from ter-
minal 4 of each door unlock sensor.
When the engine hood is open, smart entrance control unit terminal 27 receives a ground signal

I

from terminal 1 of the hood switch

I

through body grounds E9 and E28.

When the trunk lid is open, smart entrance control unit terminal 38 receives a ground signal

I

from terminal 1 of the trunk room lamp switch

I

through body grounds B109 and B110.

When the doors are locked with key or multi-remote controller and none of the described conditions exist, the
vehicle security system will automatically shift to armed mode.

VEHICLE SECURITY SYSTEM ACTIVATION (WITH KEY OR REMOTE CONTROLLER USED
TO LOCK DOORS)

NCEL0120S03

If the key is used to lock doors, terminal 41 receives a ground signal

I

from terminal 1 of the key cylinder switch (driver side)

I

from terminal 3 of the front door key cylinder switch (passenger side)

I

through body grounds M15, M71 and M76

If this signal or lock signal from remote controller is received by the smart entrance control unit, the vehicle
security system will activate automatically.
Once the vehicle security system has been activated, smart entrance control unit terminal 31 supplies ground
to terminal 2 of the security indicator lamp.
The security lamp will illuminate for approximately 30 seconds and then blink.
Now the vehicle security system is in armed phase.

VEHICLE SECURITY SYSTEM ALARM OPERATION

NCEL0120S04

The vehicle security system is triggered by

I

opening the door without using the key

I

opening the engine hood or the trunk lid

I

unlocking the door without using the key.

Once the vehicle security system is in armed phase, if the smart entrance control unit receives a ground sig-
nal at terminal 26, 36, 37 (door unlock sensor), 28, 29, 40 (door switch), 38 (trunk room lamp switch) or 27
(hood switch), the vehicle security system will be triggered. The headlamps flash and the horn sounds inter-
mittently.
Power is supplied at all times

I

through 10A fuse (No. 36, located in fuse and fusible link box)

I

to vehicle security lamp relay terminal 1 and

I

to horn relay terminals 1 and 3

I

through 10A fuse (No. 41, located in fuse and fusible link box)

I

to horn relay terminal 6.

When the vehicle security system is triggered, ground is supplied intermittently

I

from terminal 4 of the smart entrance control unit

I

to vehicle security lamp relay terminal 2 and

I

from terminal 19 of smart entrance control unit

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description (Cont’d)

EL-216
