Infiniti G20 (P11). Manual - part 352

FRONT DOOR KEY CYLINDER SWITCH CHECK

=NCEL0110S07

1

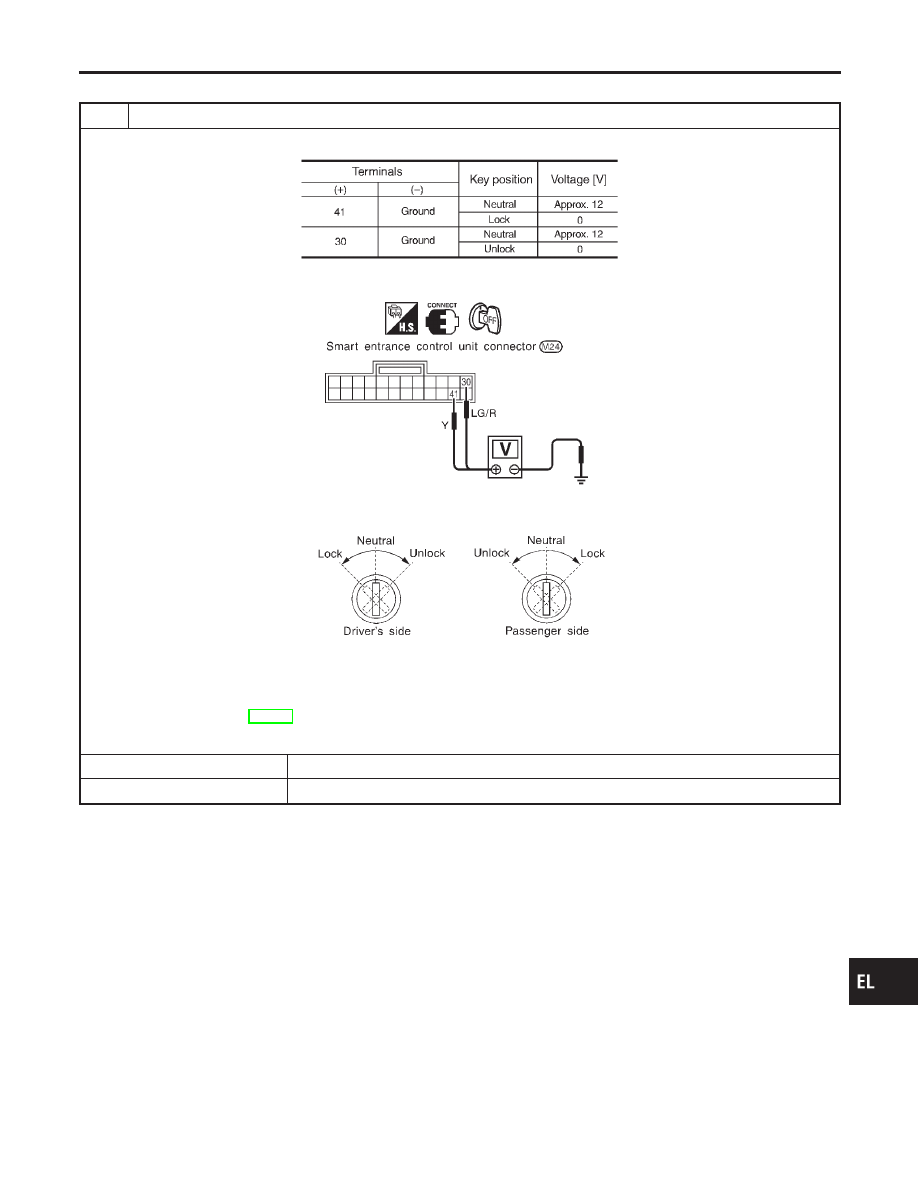

CHECK DOOR KEY CYLINDER SWITCH INPUT SIGNAL (LOCK/UNLOCK SIGNAL)

Check voltage between control unit terminals 30 or 41 and ground.

MTBL0155

SEL878V

Refer to wiring diagram in EL-179.

OK or NG

OK

©

Door key cylinder switch is OK.

NG

©

GO TO 2.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-185

2

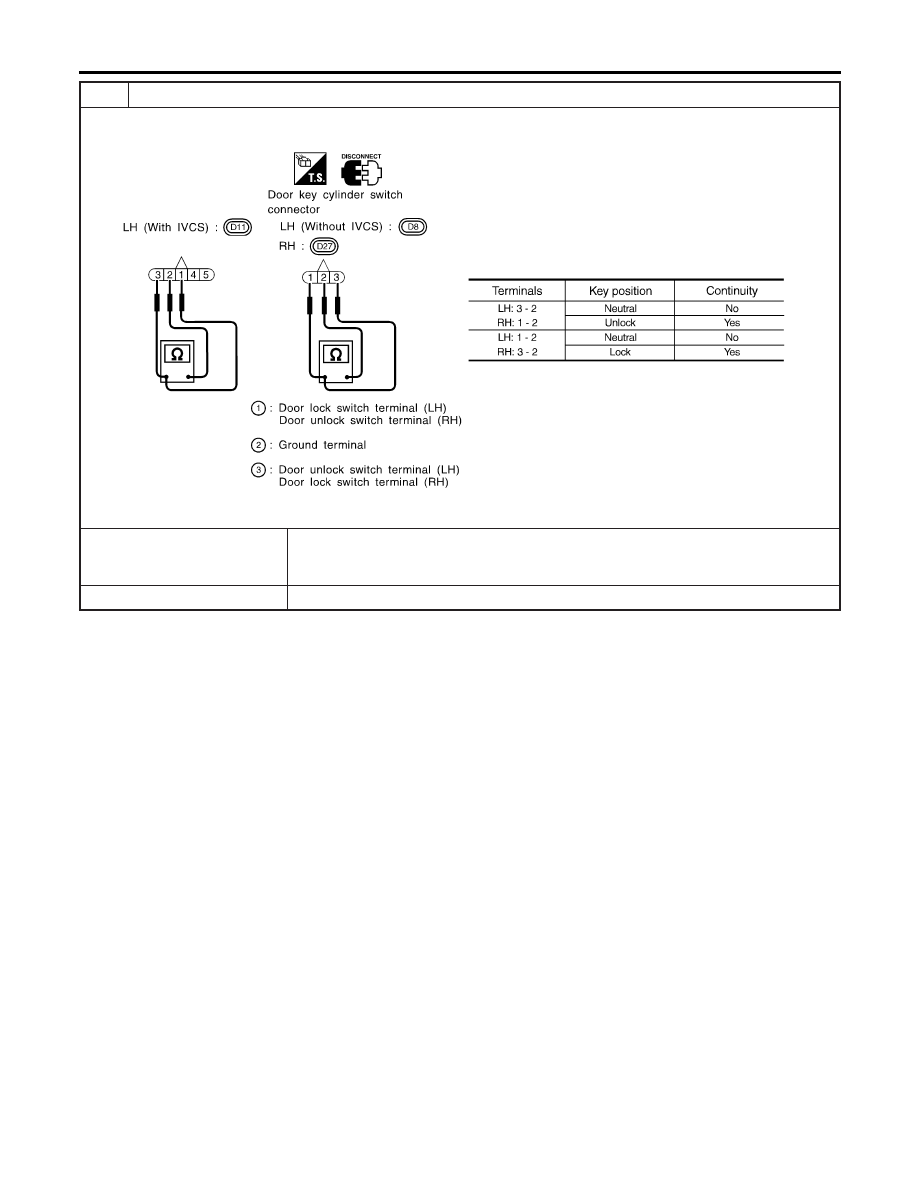

CHECK DOOR KEY CYLINDER SWITCH

1. Disconnect door key cylinder switch connector.
2. Check continuity between door key cylinder switch terminals.

SEL671W

OK or NG

OK

©

Check the following.

I

Door key cylinder switch ground circuit

I

Harness for open or short between control unit and door key cylinder switch

NG

©

Replace door key cylinder switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-186

FRONT DOOR UNLOCK SENSOR CHECK

=NCEL0110S09

1

CHECK DOOR UNLOCK SENSOR INPUT SIGNAL

Check voltage between control unit terminals 36 or 37 and ground.

MTBL0157

SEL877V

Refer to wiring diagram in EL-179, 180.

OK or NG

OK

©

Door unlock sensor is OK.

NG

©

GO TO 2.

2

CHECK DOOR UNLOCK SENSOR

1. Disconnect door unlock sensor connector.
2. Check continuity between door unlock sensor terminals 4 and 2.

SEL247VB

Continuity:

Condition: Locked

No

Condition: Unlocked

Yes

OK or NG

OK

©

Check the following.

I

Door unlock sensor ground circuit

I

Harness for open or short between control unit and door unlock sensor

NG

©

Replace door unlock sensor.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-187

DOOR LOCK ACTUATOR CHECK

=NCEL0110S04

1

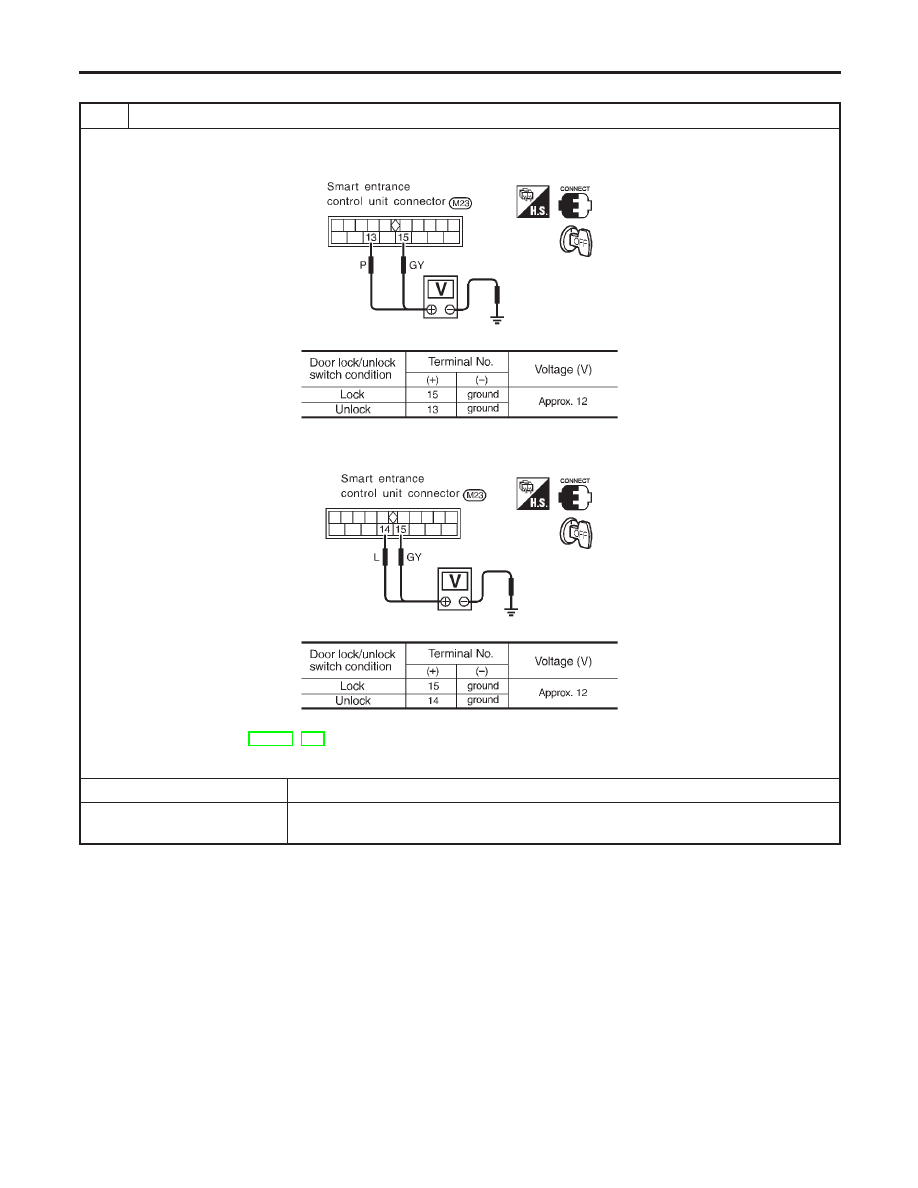

CHECK DOOR LOCK ACTUATOR CIRCUIT

Check voltage for door lock actuator.

I

Door lock actuator front LH

SEL879V

MTBL0192

I

Door lock actuator front RH and rear

SEL880V

MTBL0193

Refer to wiring diagram in EL-179, 180.

OK or NG

OK

©

GO TO 2.

NG

©

Replace smart entrance control unit. (Before replacing control unit, perform “DOOR
LOCK/UNLOCK SWITCH CHECK”.)

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-188
