WARNING LAMPS

Wiring Diagram — WARN — (Cont’d)

EL-101

TEL850B

WARNING LAMPS

Wiring Diagram — WARN — (Cont’d)

EL-102

SEL843VA

Electrical Components Inspection

NCEL0051

FUEL WARNING LAMP OPERATION CHECK

NCEL0051S01

1.

Turn ignition switch “OFF”.

2.

Disconnect fuel level sensor unit harness connector B107.

3.

Connect a resistor (80

Ω

) between fuel level sensor unit har-

ness connector terminals 1 and 4.

4.

Turn ignition switch “ON”.

The fuel warning lamp should come on.
NOTE:
ECM might store the 1st trip DTC P0180 and P0464 during this
inspection.
If the DTC is stored in ECM memory, erase the DTC after recon-
necting fuel level sensor unit harness connector.
Refer to EC-79, “HOW TO ERASE EMISSION-RELATED DIAG-
NOSTIC INFORMATION”, “Emission-related Diagnostic Informa-
tion” “ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION”.

MEL425F

OIL PRESSURE SWITCH CHECK

NCEL0051S02

Oil pressure

kPa (kg/cm

2

, psi)

Continuity

Engine start

More than 10 - 20

(0.1 - 0.2, 1 - 3)

NO

Engine stop

Less than 10 - 20

(0.1 - 0.2, 1 - 3)

YES

Check the continuity between the terminals of oil pressure switch
and body ground.

SEL901F

DIODE CHECK

NCEL0051S03

I

Check continuity using an ohmmeter.

I

Diode is functioning properly if test results are as shown in the
figure at left.

I

Check diodes at the combination meter harness connector
instead of on the combination meter assembly. Refer to EL-99,
“Wiring Diagram — WARN —, “WARNING LAMPS”.

NOTE:
Specification may vary depending on the type of tester. Before
performing this inspection, be sure to refer to the instruction
manual for the tester to be used.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING LAMPS

Electrical Components Inspection

EL-103

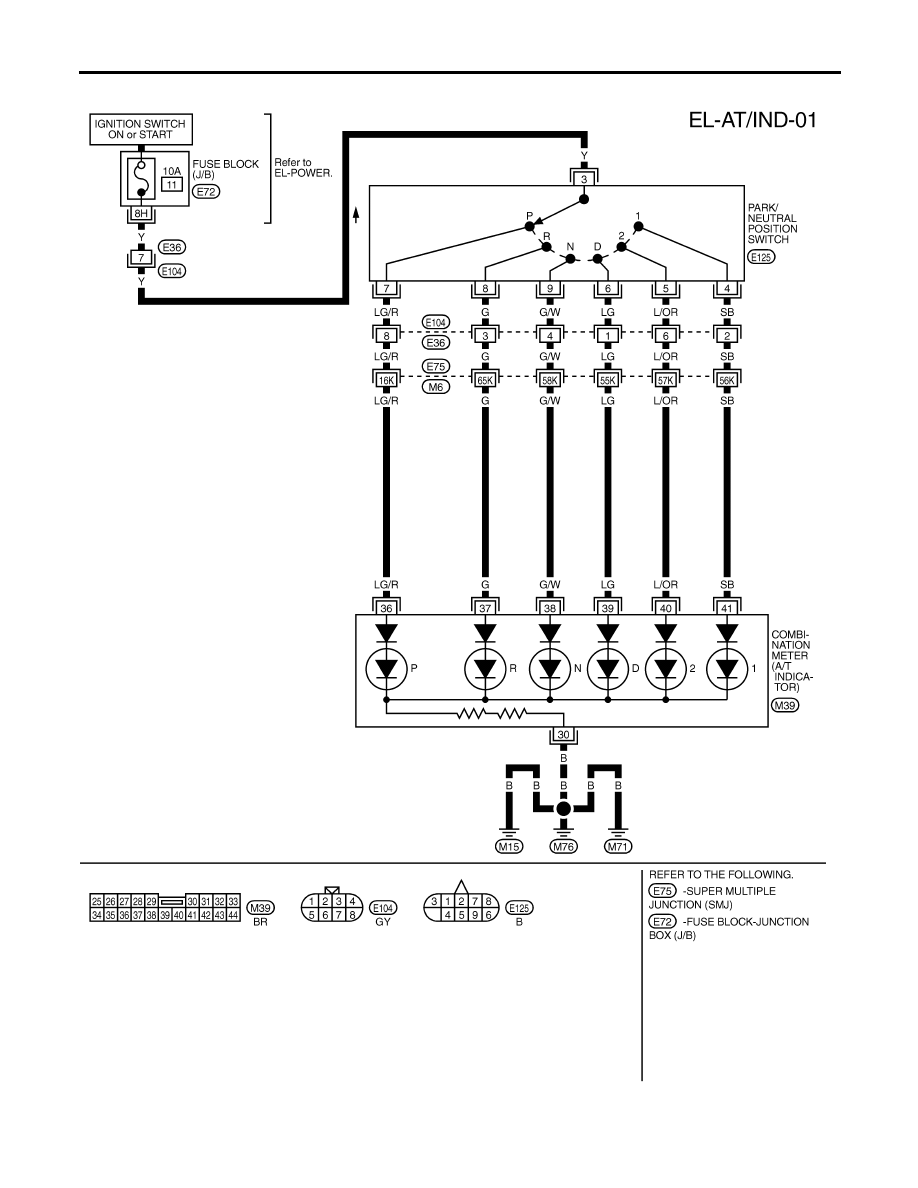

Wiring Diagram — AT/IND —

NCEL0159

TEL851B

A/T INDICATOR

Wiring Diagram — AT/IND —

EL-104
