INTERIOR ROOM LAMP

Wiring Diagram — ROOM/L — (Cont’d)

EL-81

System Description

NCEL0038

TRUNK ROOM LAMP

NCEL0038S01

Power is supplied at all times

I

through 10A fuse [No. 24, located in the fuse block (J/B)]

I

to trunk room lamp terminal 1,

With trunk room lamp switch ON, ground is supplied to turn trunk room lamp ON.
When trunk room lamp switch is opened, ground is supplied to trunk room lamp terminal 2 through body
grounds B109 and B110.

VANITY MIRROR LAMP

NCEL0038S04

Power is supplied at all times

I

through 10A fuse [No. 24, located in the fuse block (J/B)]

I

to each vanity mirror lamp terminal 1.

With the vanity mirror lamp switch in the ON position, the vanity mirror lamp turns ON.

VANITY MIRROR AND TRUNK ROOM LAMPS

System Description

EL-82

Wiring Diagram — INT/L —

NCEL0040

TEL499B

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VANITY MIRROR AND TRUNK ROOM LAMPS

Wiring Diagram — INT/L —

EL-83

Component Parts and Harness Connector
Location

NCEL0041

SEL832VA

System Description

NCEL0042

UNIFIED CONTROL METER

NCEL0042S06

I

Speedometer, odo/trip meter, tachometer, fuel gauge and water temperature gauge are controlled totally
by control unit combined with speedometer.

I

Digital meter is adopted for odo/trip meter.*
*The record of the odo meter is kept even if the battery cable is disconnected. The record of the trip meter
is erased when the battery cable is disconnected.

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meter/gauge can be checked in diagnosis mode.

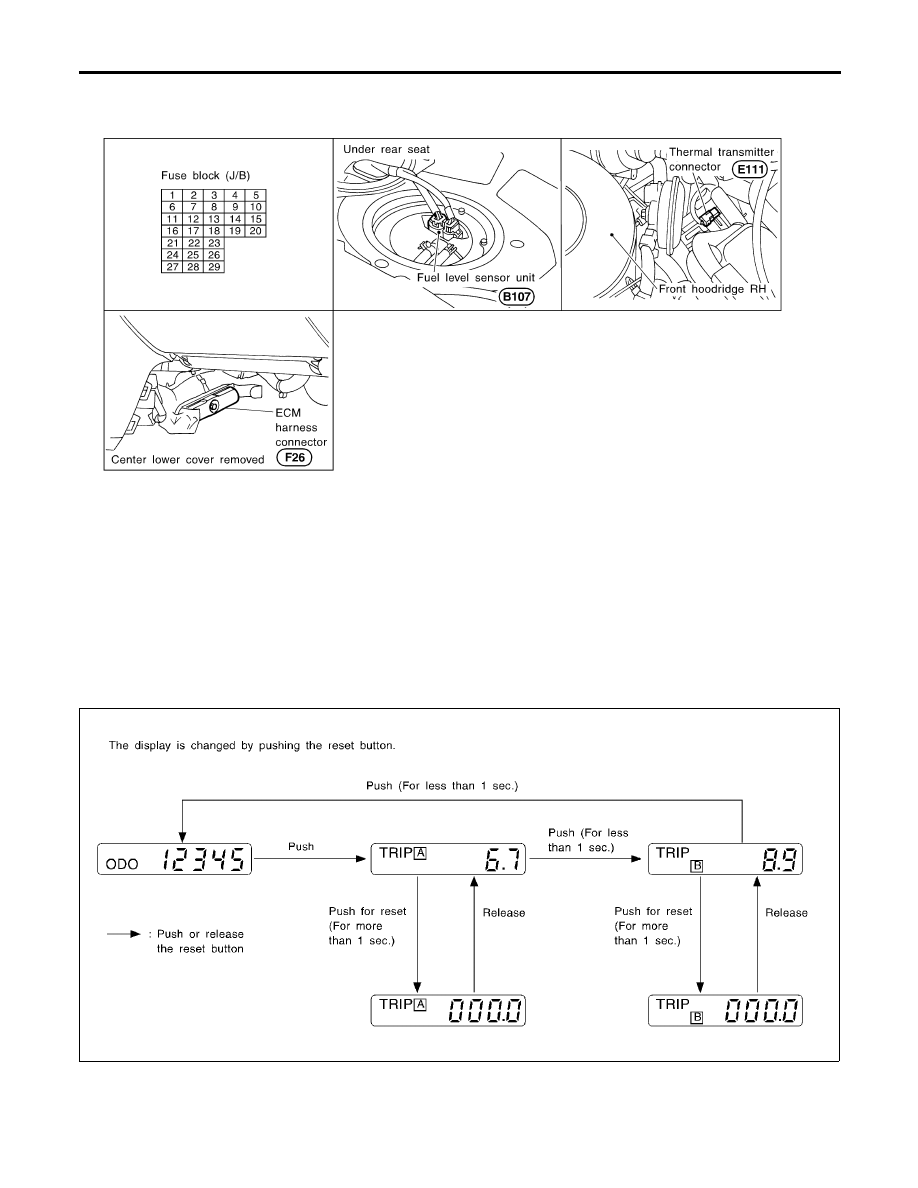

HOW TO CHANGE THE DISPLAY FOR ODO/TRIP METER

NCEL0042S07

SEL253V

NOTE:
Turn ignition switch to the “ON” position to operate odo/trip meter.

METERS AND GAUGES

Component Parts and Harness Connector Location
