PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L — (Cont’d)

EL-57

Trouble Diagnoses

NCEL0170

Symptom

Possible cause

Repair order

No lamps operate (including head-
lamps).

1. 10A fuse
2. Lighting switch
3. Headlamp battery saver control

unit

1. Check 10A fuse [No. 24, lacated in fuse block (J/B)].

Verify battery positive voltage is present at terminal
7 of headlamp battery saver control unit.

2. Check lighting switch.
3. Check headlamp battery saver control unit. (EL-37)

No parking, license and tail lamps
operate, but headlamps do oper-
ate.

1. 10A fuse
2. Tail lamp relay
3. Tail lamp relay circuit
4. Lighting switch
5. Lighting switch circuit
6. Headlamp battery saver control

unit

1. Check 10A fuse (No. 34, located in fusible and fuse

block). Verify battery positive voltage is present at
terminals 1 and 3 of tail lamp relay.

2. Check tail lamp relay.
3. Check harness between headlamp battery saver

control unit terminals 6 and 14 and tail lamp relay
terminal 2.
Check harness between tail lamp relay terminal 5
and fuse block.

4. Check lighting switch.
5. Check harness between lighting switch terminal 11

and headlamp battery saver control unit terminals 5
and 13.
Check harness between lighting switch terminal 12
and ground.

6. Check headlamp battery saver control unit. (EL-37)

Battery saver control does not
operate properly.

1. RAP signal circuit
2. Driver or passenger side door

switch circuit

3. Lighting switch circuit
4. Headlamp battery saver control

unit

5. Smart entrance control unit

1. Check harness between headlamp battery saver

control unit terminal 10 and smart entrance control
unit terminal 5 for open or short circuit.

2. Check harness between smart entrance control unit

and driver or passenger side door switch for open or
short circuit.
Check driver or passenger side door switch ground
circuit.
Check driver or passenger side door switch.

3. Check harness between headlamp battery saver

control unit terminals 5 or 13 and lighting switch ter-
minal 11 for open or short circuit.
Check harness between lighting switch terminal 12
and ground.
Check lighting switch.

4. Check headlamp battery saver control unit. (EL-37)
5. Check smart entrance control unit. (EL-246)

PARKING, LICENSE AND TAIL LAMPS

Trouble Diagnoses

EL-58

Wiring Diagram — STOP/L —

NCEL0025

TEL487B

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

STOP LAMP

Wiring Diagram — STOP/L —

EL-59

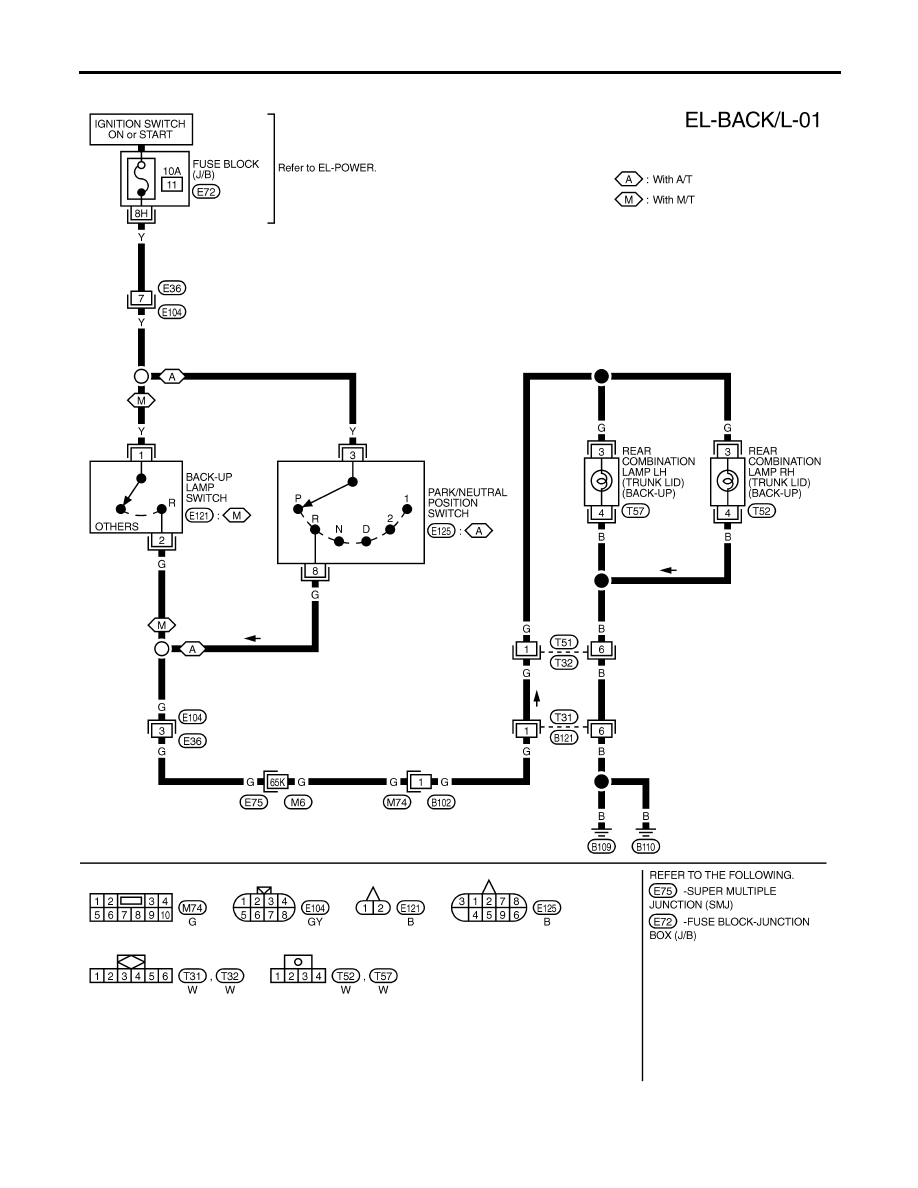

Wiring Diagram — BACK/L —

NCEL0026

TEL488B

BACK-UP LAMP

Wiring Diagram — BACK/L —

EL-60
