Diagnostic Procedure (A/T Models)

NCEC0673

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

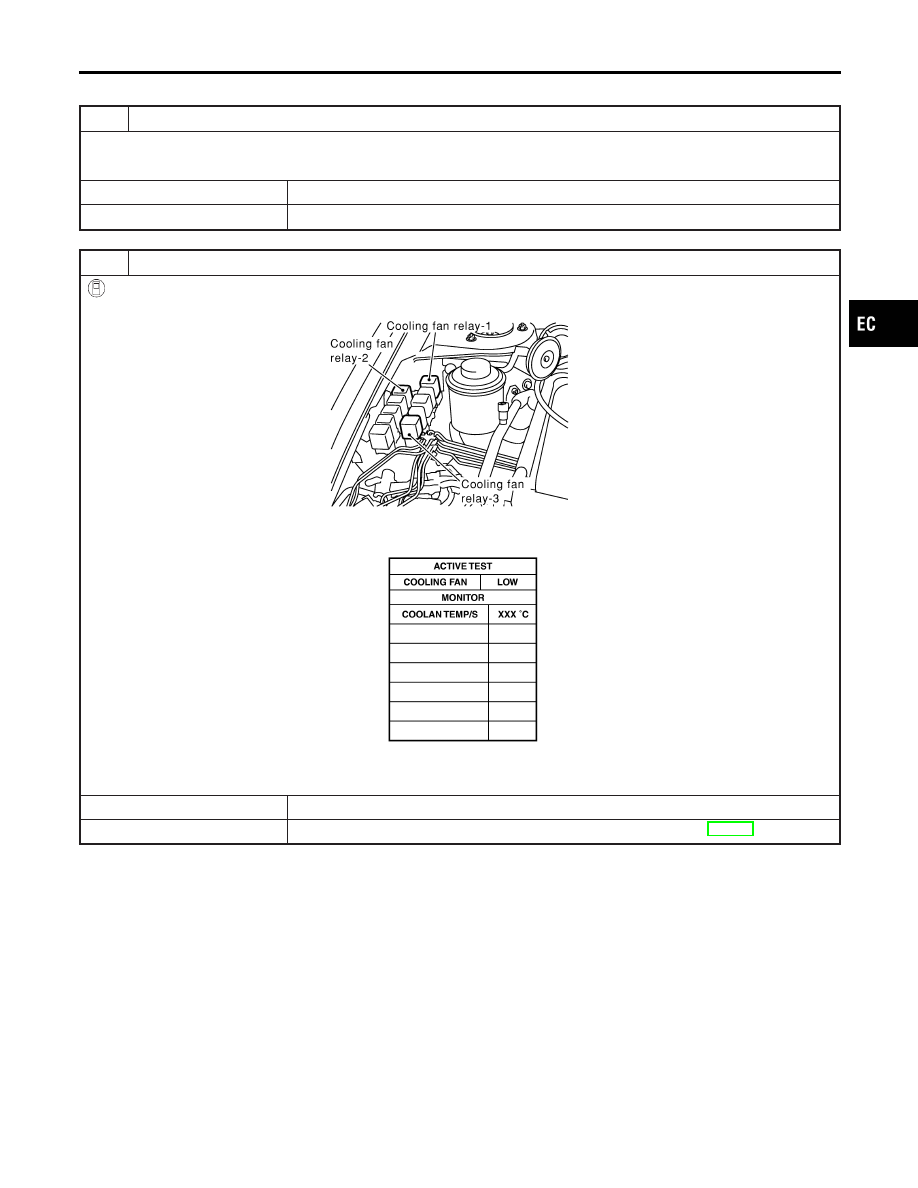

2

CHECK COOLING FAN LOW SPEED OPERATION

With CONSULT-II

1. Disconnect cooling fan relays-2 and -3.

SEF857X

2. Turn ignition switch “ON”.
3. Perform “COOLING FAN” in “ACTIVE TEST” mode with CONSULT-II.

SEF784Z

4. Make sure that cooling fans-1 and -2 operate at low speed.

OK or NG

OK

©

GO TO 3.

NG

©

Check cooling fan low speed control circuit. (Go to PROCEDURE A, EC-473.)

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Diagnostic Procedure (A/T Models)

EC-467

3

CHECK COOLING FAN HIGH SPEED OPERATION

With CONSULT-II

1. Turn ignition switch “OFF”.
2. Reconnect cooling fan relays-2 and -3.
3. Disconnect cooling fan relay-1.
4. Turn ignition switch “ON”.
5. Perform “COOLING FAN” in “ACTIVE TEST” mode with CONSULT-II.

SEF785Z

6. Make sure that cooling fans-1 and -2 operate at higher speed than low speed.

OK or NG

OK

©

GO TO 6.

NG

©

Check cooling fan high speed control circuit. (Go to PROCEDURE B, EC-476.)

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Diagnostic Procedure (A/T Models) (Cont’d)

EC-468

4

CHECK COOLING FAN LOW SPEED OPERATION

Without CONSULT-II

1. Disconnect cooling fan relays-2 and -3.

SEF857X

2. Start engine and let it idle.
3. Set temperature lever at full cold position.
4. Turn air conditioner switch “ON”.
5. Turn blower fan switch “ON”.
6. Make sure that cooling fans-1 and -2 operate at low speed.

SEC163BA

OK or NG

OK

©

GO TO 5.

NG

©

Check cooling fan low speed control circuit. (Go to PROCEDURE A, EC-473.)

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Diagnostic Procedure (A/T Models) (Cont’d)

EC-469

5

CHECK COOLING FAN HIGH SPEED OPERATION

Without CONSULT-II

1. Turn ignition switch “OFF”.
2. Reconnect cooling fan relays-2 and -3.
3. Disconnect cooling fan relay-1.
4. Turn air conditioner switch and blower fan switch “OFF”.
5. Disconnect engine coolant temperature sensor harness connector.
6. Connect 150

Ω

resistor to engine coolant temperature sensor harness connector.

7. Restart engine and make sure that cooling fans-1 and -2 operate at higher speed than low speed.

MEF613EA

OK or NG

OK

©

GO TO 6.

NG

©

Check cooling fan high speed control circuit. (Go to PROCEDURE B, EC-476.)

6

CHECK COOLING SYSTEM FOR LEAK

Apply pressure to the cooling system with a tester, and check if the pressure drops.

Testing pressure: 157 kPa (1.6 kg/cm

2

, 23 psi)

CAUTION:

Higher than the specified pressure may cause radiator damage.

SLC754A

Pressure should not drop.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following for leak.

I

Hose

I

Radiator

I

Water pump (Refer to LC-10, “Water Pump”.)

©

Repair or replace.

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Diagnostic Procedure (A/T Models) (Cont’d)

EC-470
