Infiniti G20 (P11). Manual - part 245

Wiring Diagram

NCEC0543

TEC712

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Wiring Diagram

EC-391

Diagnostic Procedure

NCEC0544

1

INSPECTION START

1. Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK EVAP CANISTER VENT CONTROL VALVE CIRCUIT

With CONSULT-II

1. Turn ignition switch “OFF” and then turn “ON”.
2. Select “VENT CONTROL/V” in “ACTIVE TEST” mode with CONSULT-II.
3. Touch “ON/OFF” on CONSULT-II screen.

SEF802Y

4. Check for operating sound of the valve.

Clicking noise should be heard.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 3.

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Diagnostic Procedure

EC-392

3

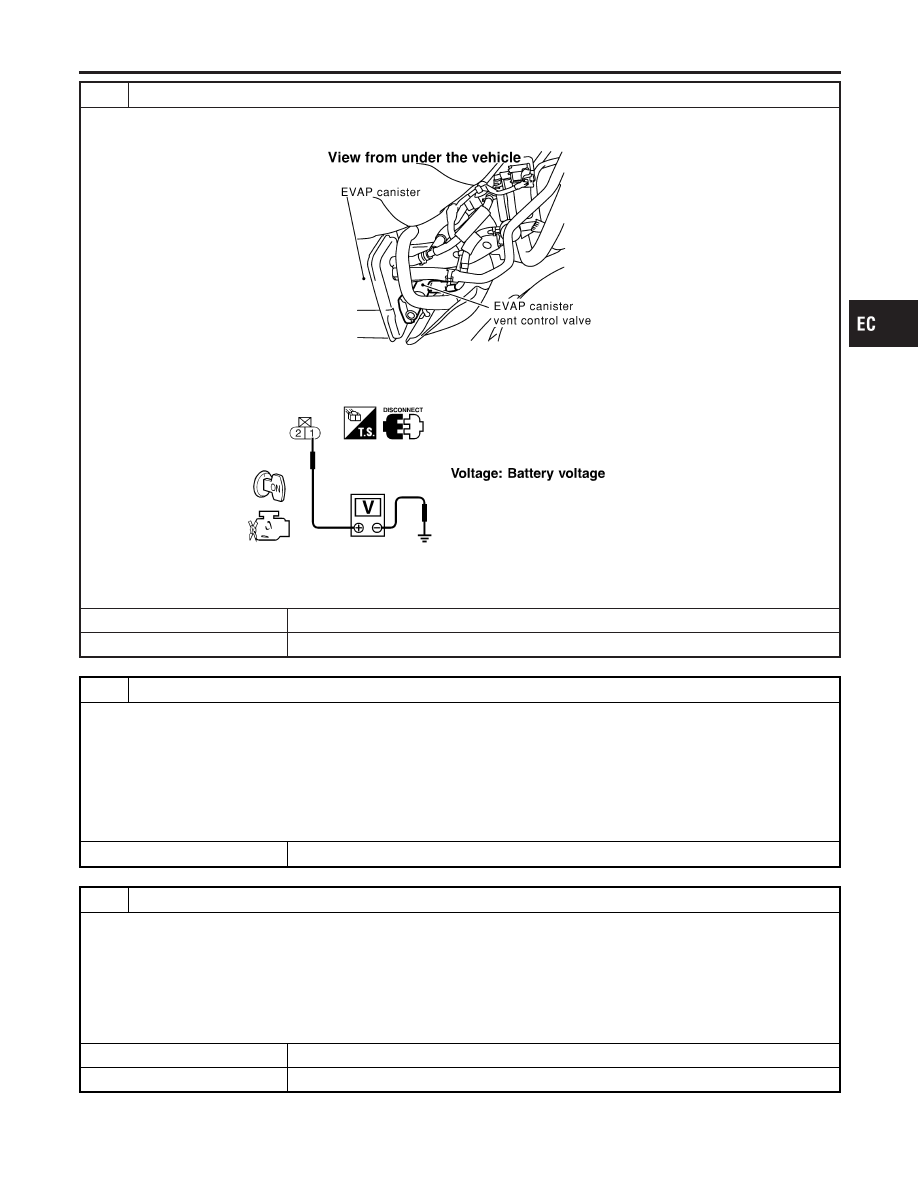

CHECK EVAP CANISTER VENT CONTROL VALVE POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect EVAP canister vent control valve harness connector.

SEF859X

3. Turn ignition switch “ON”.
4. Check voltage between EVAP canister vent control valve terminal 1 and ground with CONSULT-II or tester.

SEF336X

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors T19, T20

I

Harness connectors B113, T1

I

Harness connectors B10, B120

I

Harness connectors B3, M8

I

Fuse block (J/B) connector M3

I

10A fuse

I

Harness for open or short between EVAP canister vent control valve and fuse

©

Repair harness or connectors.

5

CHECK EVAP CANISTER VENT CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminal 102 and EVAP canister vent control valve terminal 2.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Diagnostic Procedure (Cont’d)

EC-393

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors T19, T20

I

Harness connectors B113, T1

I

Harness connectors B10, B120

I

Harness connectors B3, M8

I

Harness connectors F24, M62

I

Harness for open or short between EVAP canister vent control valve and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

7

CHECK RUBBER TUBE FOR CLOGGING

1. Disconnect rubber tube connected to EVAP canister vent control valve.
2. Check the rubber tube for clogging.

OK or NG

OK

©

GO TO 8.

NG

©

Clean the rubber tube using an air blower.

8

CHECK EVAP CANISTER VENT CONTROL VALVE-I

1. Remove EVAP canister vent control valve from EVAP canister.
2. Check portion B of EVAP canister vent control valve for being rusted.

SEF337X

OK or NG

OK

©

GO TO 9.

NG

©

Replace EVAP canister vent control valve.

DTC P0446 EVAPORATIVE EMISSION (EVAP) CANISTER VENT CONTROL

VALVE (CIRCUIT)

Diagnostic Procedure (Cont’d)

EC-394
