7

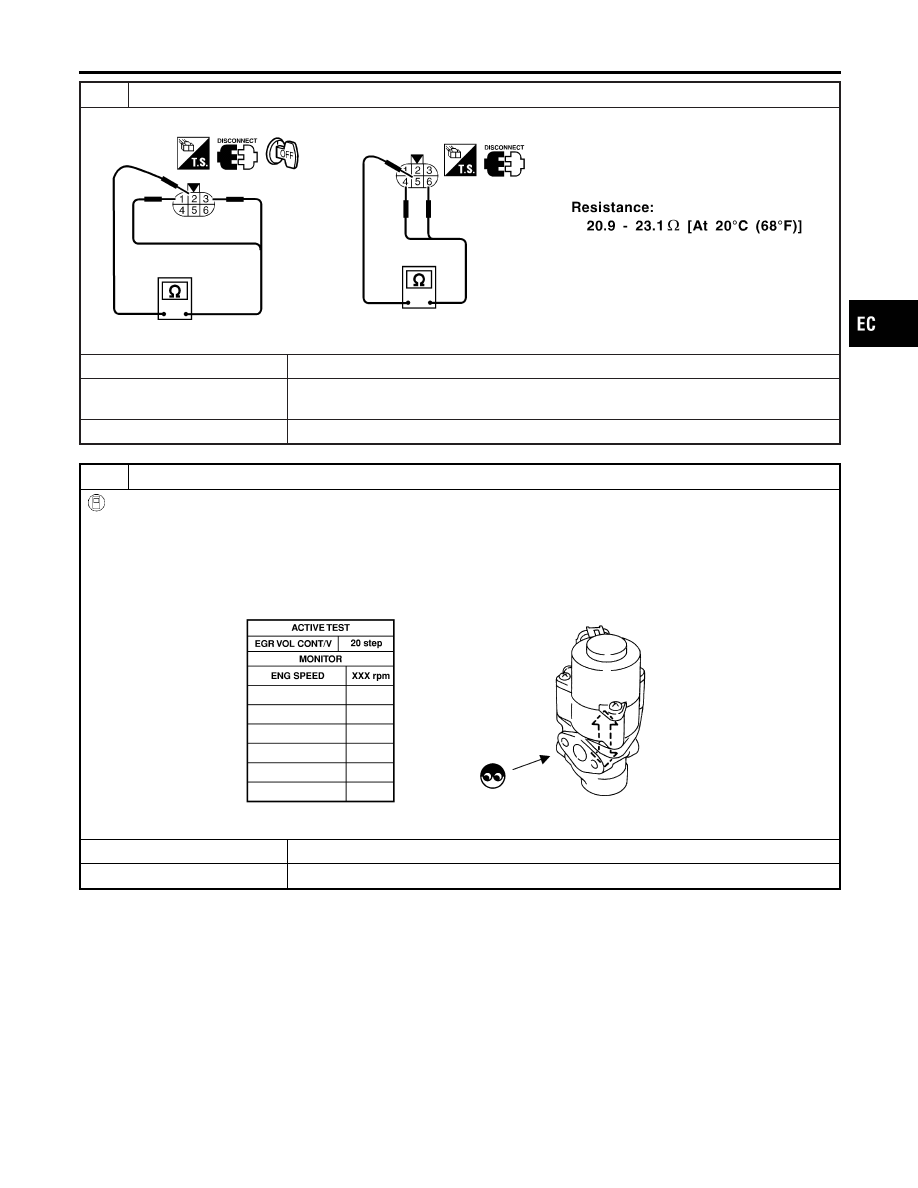

CHECK EGR VOLUME CONTROL VALVE-I

Check resistance between EGR volume control valve terminal 2 and terminals 1, 3, terminal 5 and terminals 4, 6.

SEF588X

OK or NG

OK (With CONSULT-II)

©

GO TO 8.

OK (Without CONSULT-
II)

©

GO TO 9.

NG

©

Replace EGR volume control valve.

8

CHECK EGR VOLUME CONTROL VALVE-II

With CONSULT-II

1. Remove EGR volume control valve.
2. Reconnect ECM harness connector and EGR volume control valve harness connector.
3. Turn ignition switch “ON”.
4. Perform “EGR VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II.
5. Check that EGR volume control valve shaft moves smoothly forward and backward according to the valve opening

steps.

SEF067Y

OK or NG

OK

©

GO TO 10.

NG

©

Replace EGR volume control valve.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0400 EGR FUNCTION (CLOSE)

Diagnostic Procedure (Cont’d)

EC-355

9

CHECK EGR VOLUME CONTROL VALVE-II

Without CONSULT-II

1. Remove EGR volume control valve.
2. Reconnect ECM harness connector and EGR volume control valve harness connector.
3. Turn ignition switch “ON” and “OFF”.
4. Check that EGR volume control valve shaft moves smoothly forward and backward according to the ignition switch

position.

SEF560W

OK or NG

OK

©

GO TO 10.

NG

©

Replace EGR volume control valve.

10

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

DTC P0400 EGR FUNCTION (CLOSE)

Diagnostic Procedure (Cont’d)

EC-356

Description

NCEC0520

SYSTEM DESCRIPTION

NCEC0520S01

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Camshaft position sensor

Engine speed

EGR vol-
ume control

EGR volume control valve

Vehicle speed sensor

Vehicle speed

Engine coolant temperature sensor

Engine coolant temperature

Ignition switch

Start signal

Throttle position sensor

Throttle position

Battery

Battery voltage

Mass air flow sensor

Amount of intake air

Air conditioner switch

Air conditioner operation

Power steering oil pressure switch

Power steering load signal

Electrical load

Electrical load signal

PNP switch

Park/Neutral position signal

TCM (Transmission Control Module)

Gear position, shifting signal

This system controls flow rate of EGR led from exhaust manifold
to intake manifold. The opening of the EGR by-pass passage in the
EGR volume control valve changes to control the flow rate. A
built-in step motor moves the valve in steps corresponding to the
ECM output pulses. The opening of the valve varies for optimum
engine control. The optimum value stored in the ECM is determined
by considering various engine conditions. The EGR volume control
valve remains close under the following conditions.

I

Engine stopped

I

Engine starting

I

Engine idling

I

Low engine coolant temperature

I

Excessively high engine coolant temperature

I

High engine speed

I

Wide open throttle

I

Low battery voltage

SEF551W

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0403 EGR VOLUME CONTROL VALVE (CIRCUIT)

Description

EC-357

SEF552W

COMPONENT DESCRIPTION

NCEC0520S02

EGR volume control valve

NCEC0520S0201

The EGR volume control valve uses a step motor to control the flow
rate of EGR from exhaust manifold. This motor has four winding
phases. It operates according to the output pulse signal of the
ECM. Two windings are turned ON and OFF in sequence. Each
time an ON pulse is issued, the valve opens or closes, changing
the flow rate. When no change in the flow rate is needed, the ECM
does not issue the pulse signal. A certain voltage signal is issued
so that the valve remains at that particular opening.

CONSULT-II Reference Value in Data Monitor
Mode

NCEC0521

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

EGR VOL CON/V

I

Engine: After warming up

I

Air conditioner switch: “OFF”

I

Shift lever: “N”

I

No-load

Idle

0 step

Revving engine up to 3,000 rpm
quickly

10 - 55 step

ECM Terminals and Reference Value

NCEC0645

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

8
9

17
18

SB
W/B
R/W
G/R

EGR volume control
valve

[Engine is running]

I

Idle speed

0.1 - 14V

On Board Diagnosis Logic

NCEC0522

Malfunction is detected when an improper voltage signal is sent to
ECM through the valve.

FAIL-SAFE MODE

NCEC0522S01

When the ECM enters the fail-safe mode, the MIL illuminates.

Detected items

Engine operating condition in fail-safe mode

EGR volume control valve cir-
cuit

Engine speed will not rise more than 2,800 rpm due to the fuel cut.

DTC P0403 EGR VOLUME CONTROL VALVE (CIRCUIT)

Description (Cont’d)
