DTC P0400 EGR FUNCTION (CLOSE)

Wiring Diagram

EC-351

Diagnostic Procedure

NCEC0519

1

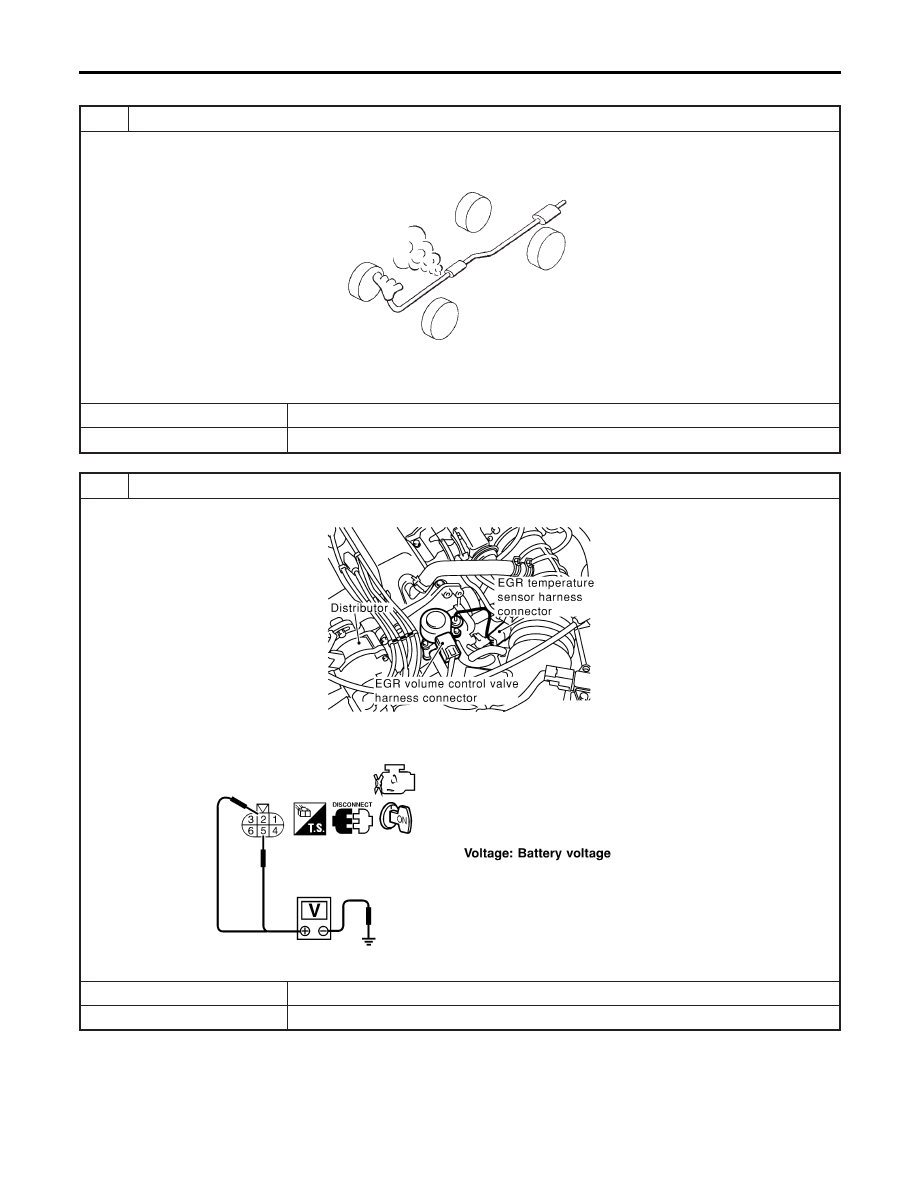

CHECK EXHAUST SYSTEM

1. Start engine.
2. Check exhaust pipes and muffler for leaks.

SEF099P

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace exhaust system.

2

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT

1. Disconnect EGR volume control vale harness connector.

SEF849X

2. Turn ignition switch “ON”.
3. Check voltage between EGR volume control valve terminals 2, 5 and ground with CONSULT-II or tester.

SEF327X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

DTC P0400 EGR FUNCTION (CLOSE)

Diagnostic Procedure

EC-352

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F23, M49

I

Harness for open or short between ECM relay and EGR volume control valve

©

Repair harness or connectors.

4

CHECK EGR VOLUME CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminals and EGR volume control valve terminals as follows.

Refer to Wiring Diagram.

MTBL0389

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK EGR PASSAGE

Check EGR passage for clogging and cracks.

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace EGR passage.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0400 EGR FUNCTION (CLOSE)

Diagnostic Procedure (Cont’d)

EC-353

6

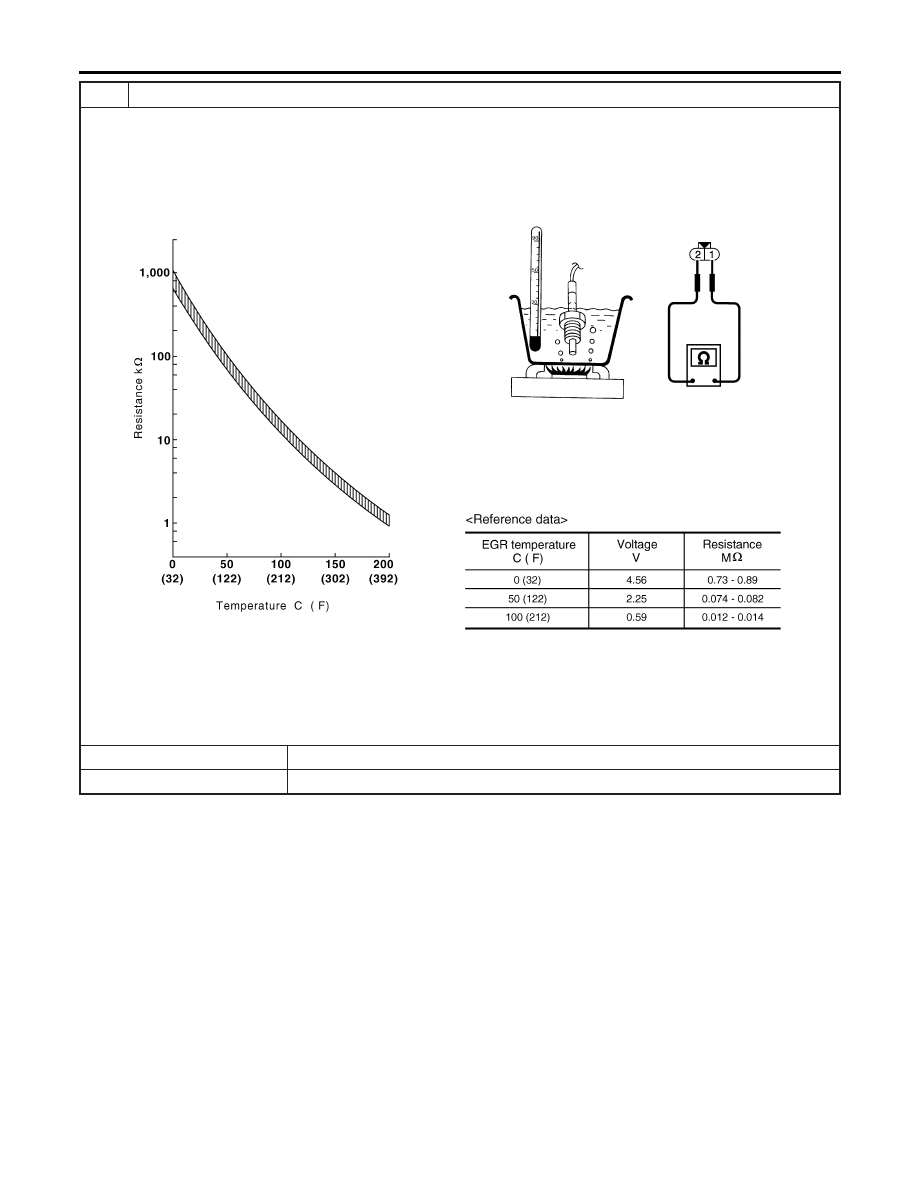

CHECK EGR TEMPERATURE SENSOR AND CIRCUIT

1. Remove EGR temperature sensor.
2. Check resistance between EGR temperature sensor terminals 1 and 2 under the following conditions.

SEF919Z

OK or NG

OK

©

GO TO 7.

NG

©

Replace EGR temperature sensor.

DTC P0400 EGR FUNCTION (CLOSE)

Diagnostic Procedure (Cont’d)

EC-354
