Diagnostic Procedure

NCEC0225

1

CHECK STARTING SYSTEM

Does the engine turn over?
(Does the starter motor operate?)

Yes or No

Yes

©

GO TO 2.

No

©

Check starting system. (Refer to SC-10, “STARTING SYSTEM”.)

2

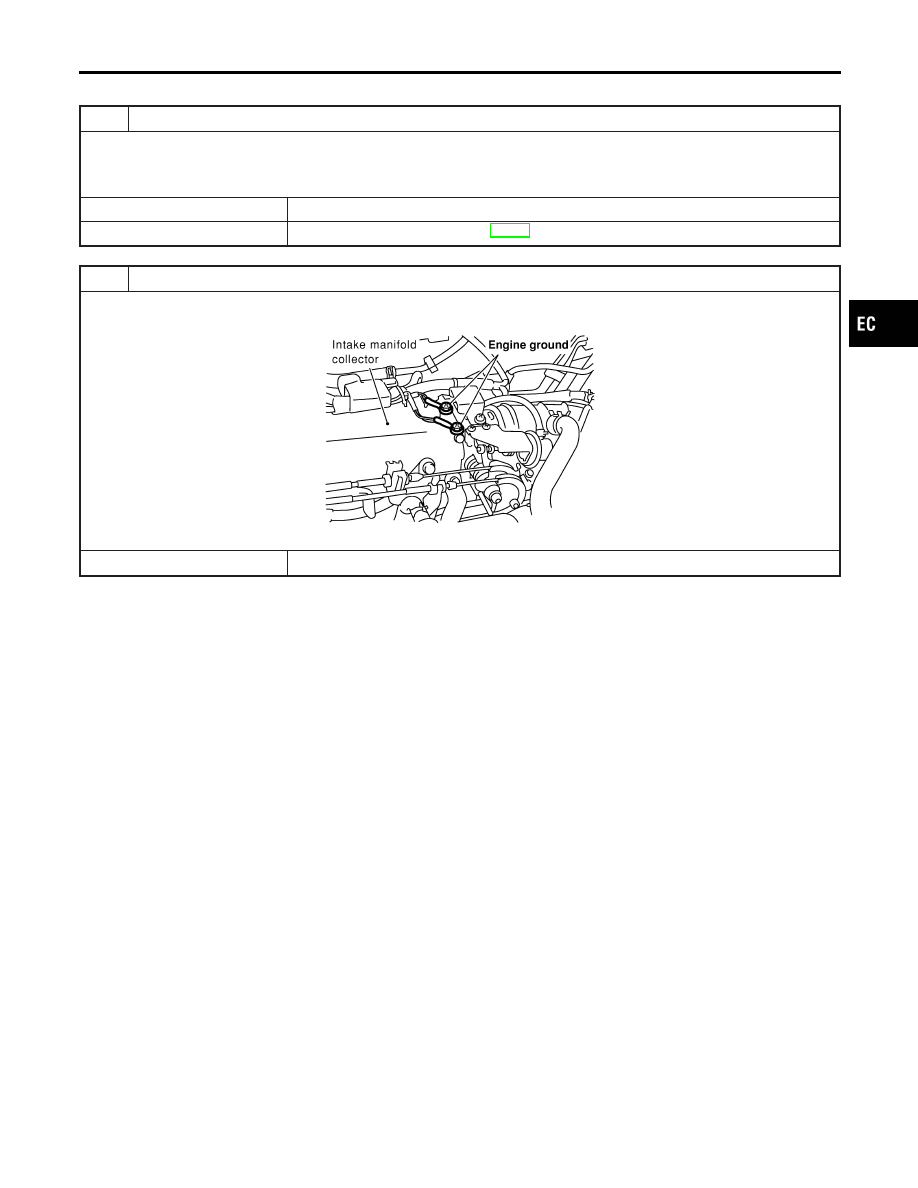

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF839X

©

GO TO 3.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS)

Diagnostic Procedure

EC-343

3

CHECK POWER SUPPLY

1. Disconnect distributor harness connector.

SEF848X

2. Turn ignition switch “ON”.
3. Check voltage between distributor terminal 2 and ground with CONSULT-II or tester.

SEF232W

Voltage: Battery voltage

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M62, F24

I

Harness for open or short between distributor and ECM relay

I

Harness for open or short between distributor and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK INPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between distributor terminal 3 and ECM terminal 85, distributor terminal 4 and ECM terminal

75.
Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS)

Diagnostic Procedure (Cont’d)

EC-344

6

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between distributor terminal 1 and engine ground.

SEF234W

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 7.

NG

©

Repair open circuit or short to power in harness or connectors.

7

CHECK CAMSHAFT POSITION SENSOR

Refer to “Component Inspection”, EC-346.

OK or NG

OK

©

GO TO 8.

NG

©

Replace camshaft position sensor.

8

CHECK SHIELD CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect joint connector-1.
3. Check the following.

I

Continuity between joint connector-1 terminal 1 and ground
Refer to Wiring Diagram.

I

Joint connector-1
(Refer to EL-274, “HARNESS LAYOUT”.)

Continuity should exist.

4. Also check harness for short to power.
5. Then reconnect joint connector-1.

OK or NG

OK

©

GO TO 9.

NG

©

Repair open circuit or short to power in harness or connectors.

9

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS)

Diagnostic Procedure (Cont’d)

EC-345

SEF250Y

Component Inspection

=NCEC0226

CAMSHAFT POSITION SENSOR

NCEC0226S01

1.

Start engine and warm it up to normal operating temperature.

2.

Check voltage between ECM terminals 75, 85 and engine
ground under the following conditions.

Terminal 75 and engine ground

Condition

Idle

2,000 rpm

Voltage

0.1 - 0.4V

0.1 - 0.4V

Pulse signal

SEF006W

SEF007W

Terminal 85 and engine ground

Condition

Idle

2,000 rpm

Voltage

Approximately 2.5V

Approximately 2.4V

Pulse signal

SEF004W

SEF005W

If NG, replace distributor assembly with camshaft position sensor.

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS)

Component Inspection
