DTC P0110 INTAKE AIR TEMPERATURE SENSOR

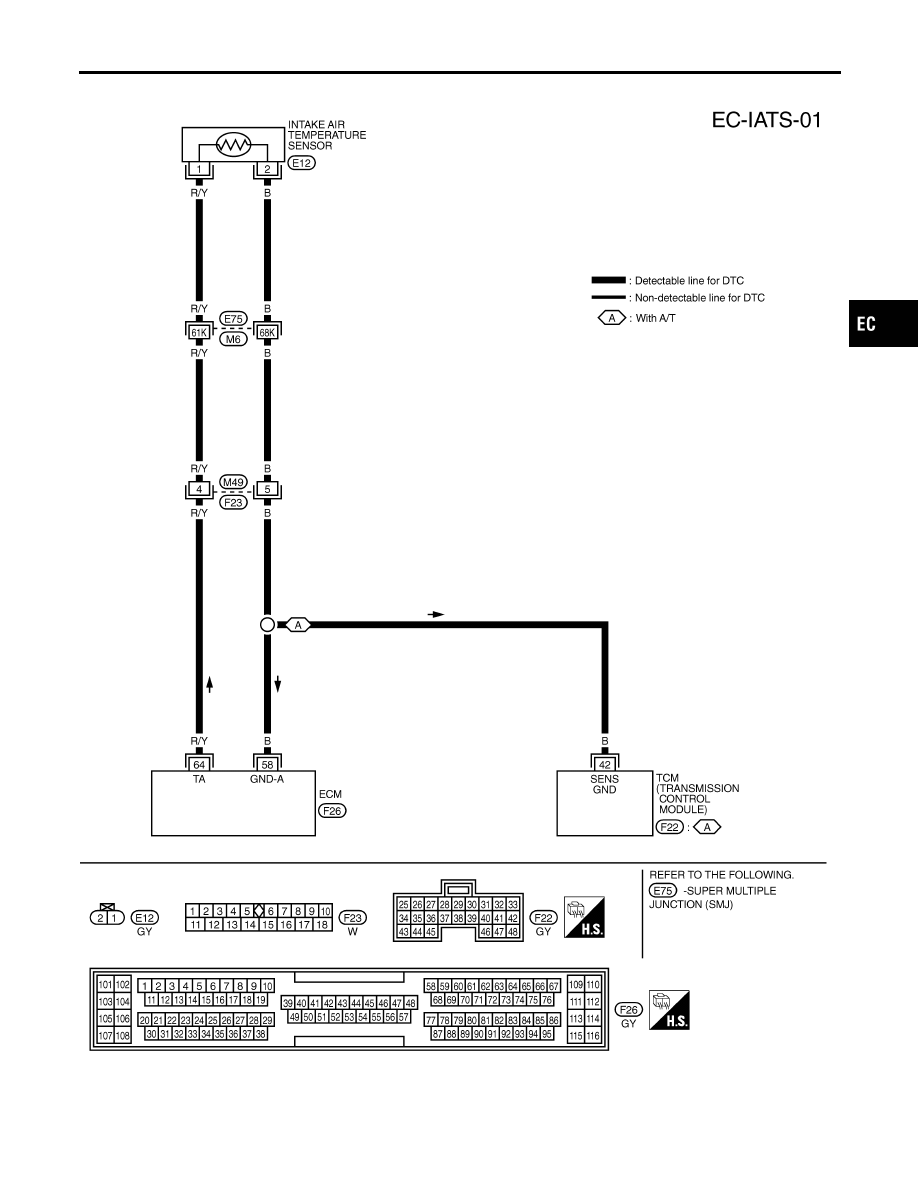

Wiring Diagram

EC-167

Diagnostic Procedure

NCEC0070

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect intake air temperature sensor harness connector.

SEF842X

3. Turn ignition switch “ON”.
4. Check voltage between intake air temperature sensor terminal 1 and ground with CONSULT-II or tester.

SEF301X

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E75, M6

I

Harness connectors M49, F23

I

Harness for open or short between ECM and intake air temperature sensor

©

Repair harness or connectors.

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Diagnostic Procedure

EC-168

3

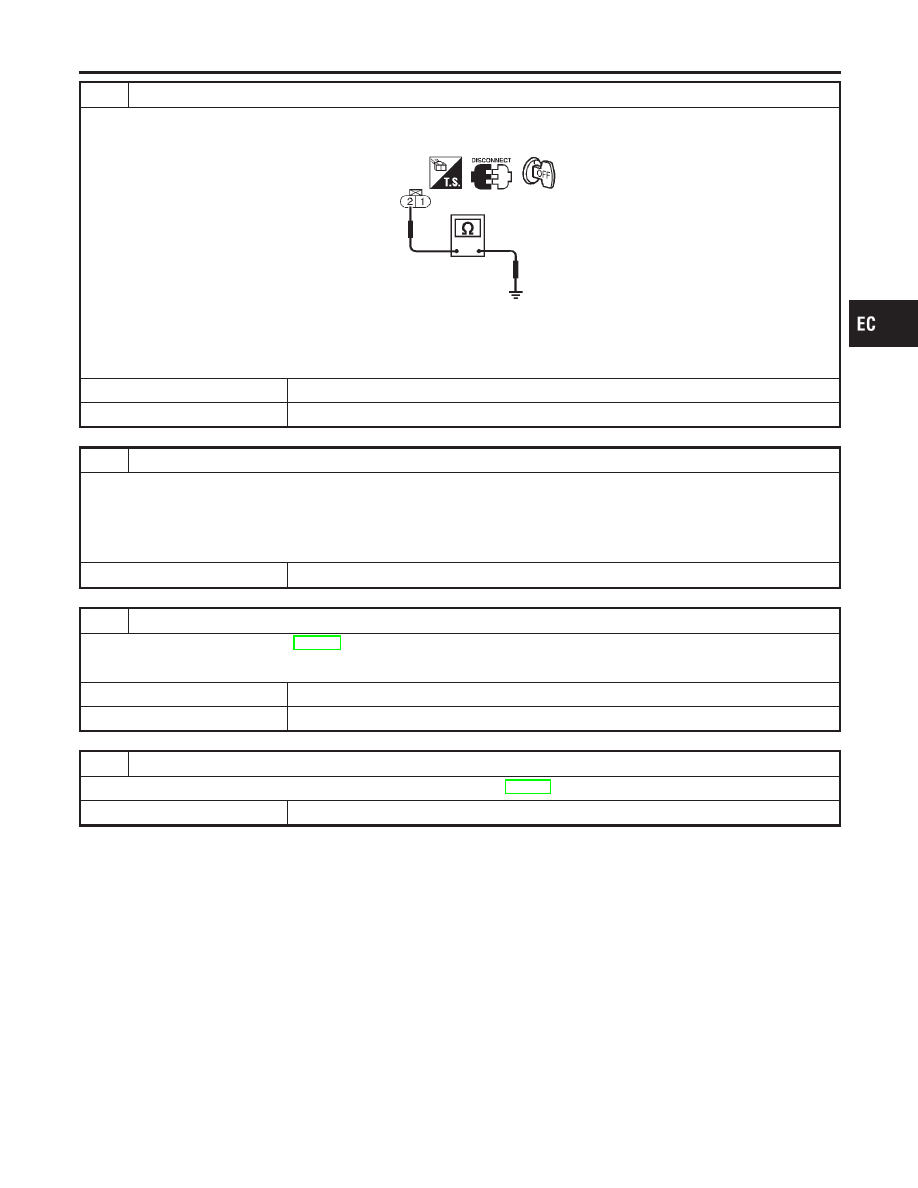

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between terminal 2 and engine ground.

SEF204W

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E75, M6

I

Harness connectors M49, F23

I

Harness for open or short between ECM and intake air temperature sensor

I

Harness for open or short between intake air temperature sensor and TCM (Transmission control module)

©

Repair open circuit or short to power in harness or connectors.

5

CHECK INTAKE AIR TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-170.

OK or NG

OK

©

GO TO 6.

NG

©

Replace intake air temperature sensor.

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Diagnostic Procedure (Cont’d)

EC-169

SEF205W

Component Inspection

=NCEC0071

INTAKE AIR TEMPERATURE SENSOR

NCEC0071S01

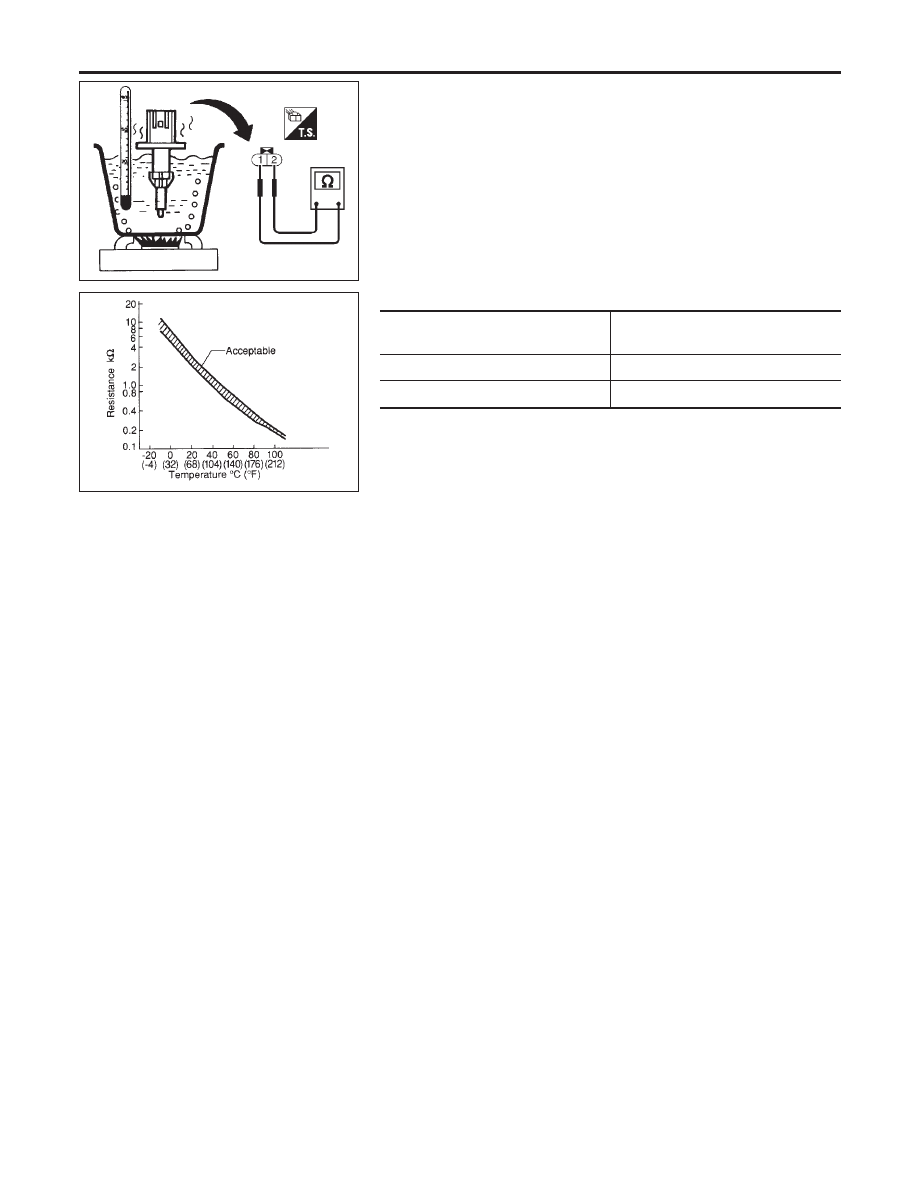

Check resistance as shown in the figure.

SEF012P

<Reference data>

Intake air temperature

°C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

80 (176)

0.27 - 0.38

If NG, replace intake air temperature sensor.

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Component Inspection

EC-170
