Infiniti G20 (P11). Manual - part 175

11

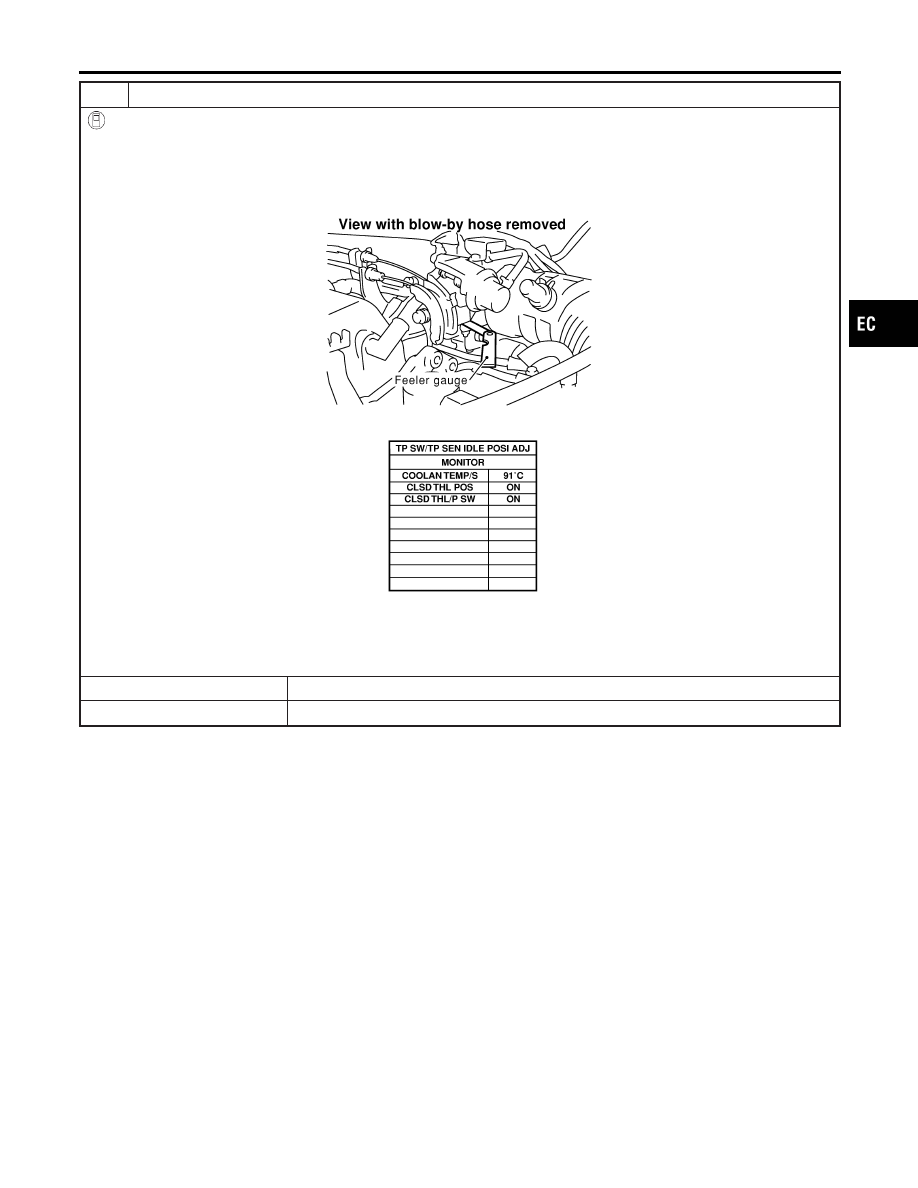

CHECK THROTTLE POSITION SWITCH CLOSED POSITION-II

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “TP SW/TP SEN IDLE POSI ADJ” in “WORK SUPPORT” mode with CONSULT-II.
3. Read “CLSD THL/P SW” signal under the following conditions.

I

Insert a 0.05 mm (0.0020 in) and 0.15 mm (0.0059 in) feeler gauge alternately between stopper and throttle drum as
shown in the figure and check the signal.

SEF862X

SEF715Y

“CLSD THL/P SW” signal should remain “ON” while inserting 0.05 mm (0.0020 in) feeler gauge.
“CLSD THL/P SW” signal should remain “OFF” while inserting 0.15 mm (0.0059 in) feeler gauge.

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 12.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-111

12

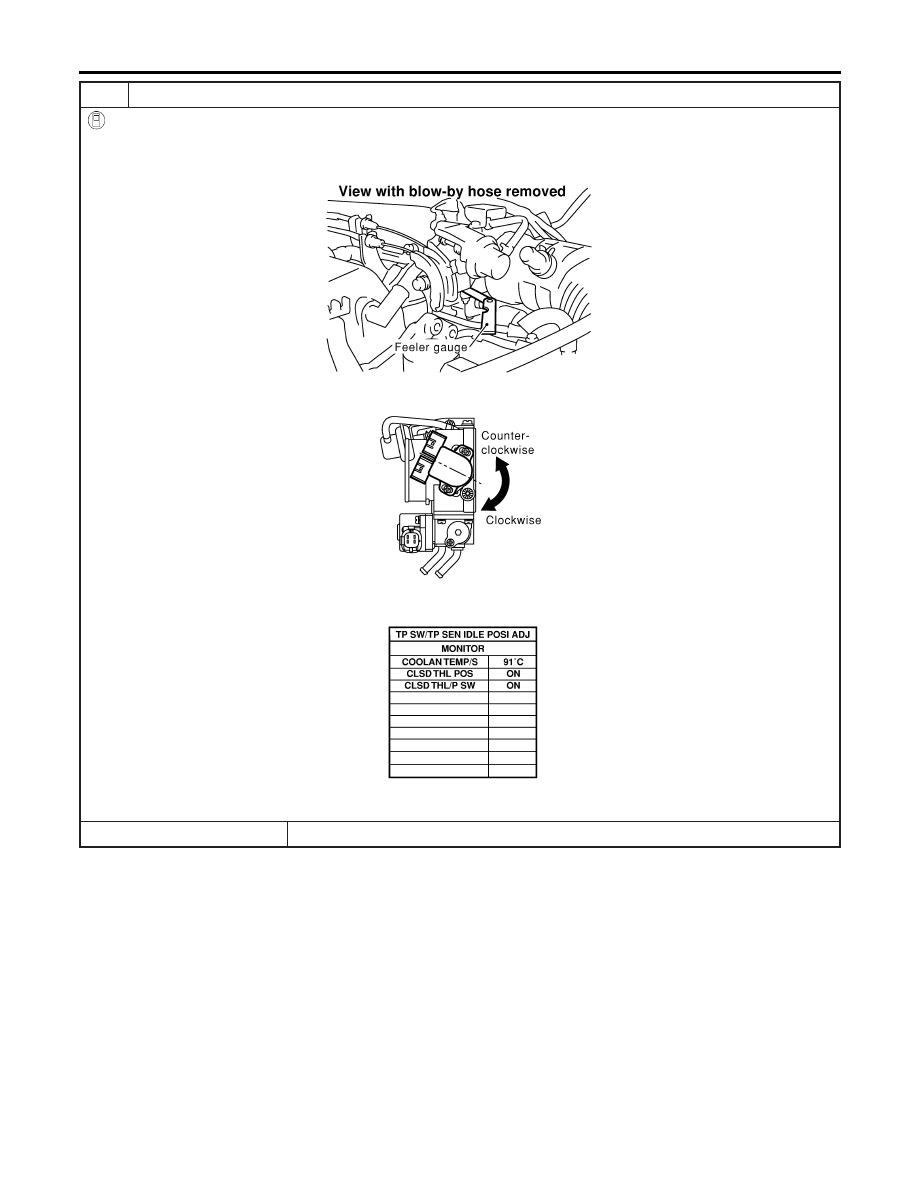

ADJUSTMENT THROTTLE POSITION SWITCH CLOSED POSITION-I

With CONSULT-II

1. Loosen throttle position sensor fixing bolts.
2. Confirm that proper vacuum is applied. Refer to test No. 10. During adjustment, vacuum should be applied.
3. Insert 0.05 mm (0.0020 in) feeler gauge between stopper and throttle drum as shown in the figure.

SEF862X

4. Turn throttle position sensor body counterclockwise until “CLSD THL/P SW” signal switches to “OFF”.

SEF867X

SEF715Y

©

GO TO 13.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-112

13

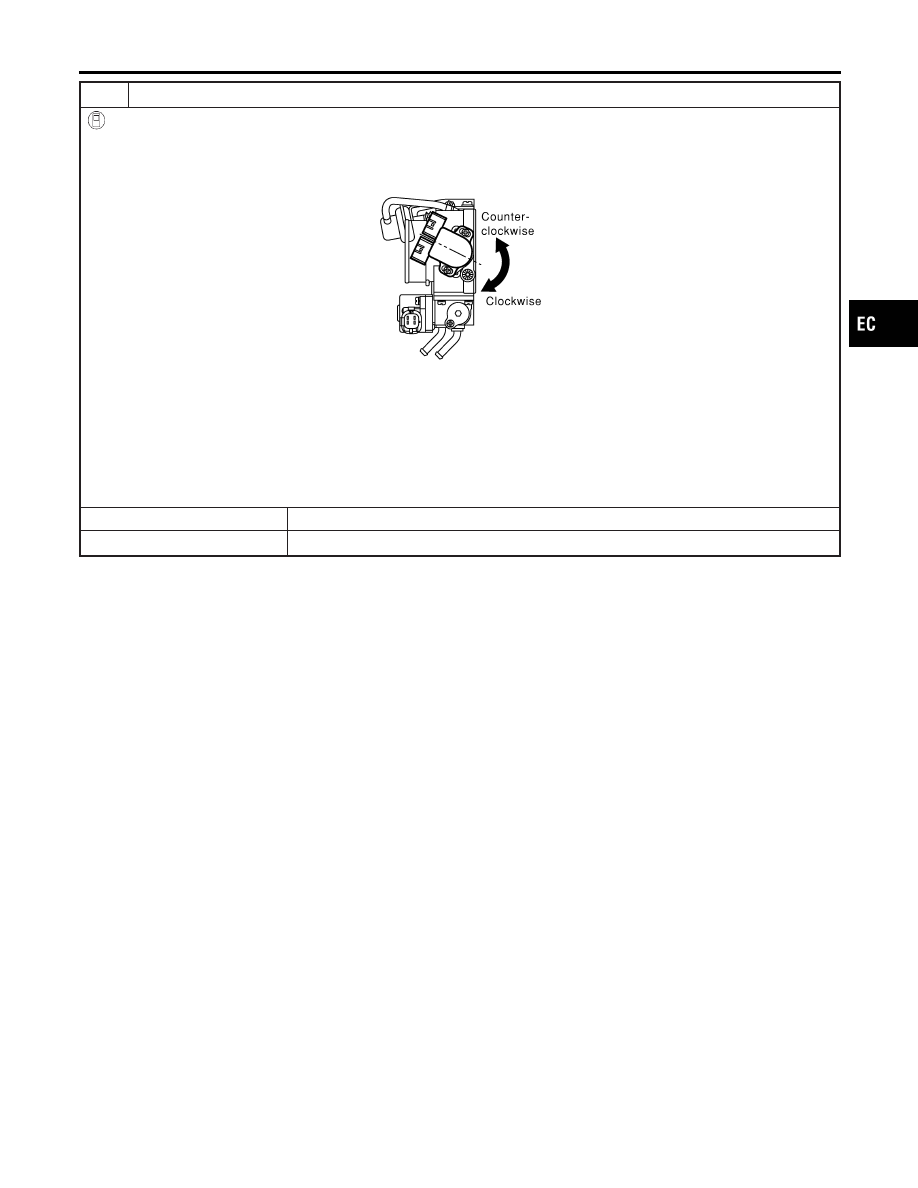

ADJUSTMENT THROTTLE POSITION SWITCH CLOSED POSITION-II

With CONSULT-II

1. Temporarily tighten sensor body fixing bolts as follows.

I

Gradually move the sensor body clockwise and stop it when “CLSD THL/P SW” signal switches from “OFF” to
“ON”, then temporarily tighten sensor body fixing bolts.

SEF867X

2. Make sure two or three times that the signal is “ON” when the throttle valve is closed and “OFF” when it is opened.
3. Remove 0.05 mm (0.0020 in) feeler gauge then insert 0.15 mm (0.0059 in) feeler gauge.
4. Make sure two or three times that the signal remains “OFF” when the throttle valve is closed.
5. Tighten throttle position sensor.
6. Check the “CLSD THL/P SW” signal again.

The signal remains “OFF” while closing throttle valve.

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 12.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-113

14

RESET THROTTLE POSITION SENSOR IDLE POSITION MEMORY

With CONSULT-II

NOTE:
Always warm up engine to normal operating temperature. If engine is cool, the throttle position sensor idle posi-
tion memory will not be reset correctly.
1. Confirm that proper vacuum is applied. Refer to Test No. 10.
2. Attach blind cap to vacuum port from which vacuum hose to throttle opener was disconnected.
3. Start engine.
4. Warm up engine to normal operating temperature.
5. Select “TP SW/TP SEN IDLE POSI ADJ” in “WORK SUPPORT” mode.
6. Stop engine. (Turn ignition switch “OFF”.)
7. Turn ignition switch “ON” and wait at least 5 seconds.

SEF864V

8. Turn ignition switch “OFF” and wait at least 10 seconds.
9. Repeat steps 7 and 8 until “CLSD THL POS” signal changes to “ON”.

SEF715Y

©

GO TO 15.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-114
