PRECAUTIONS

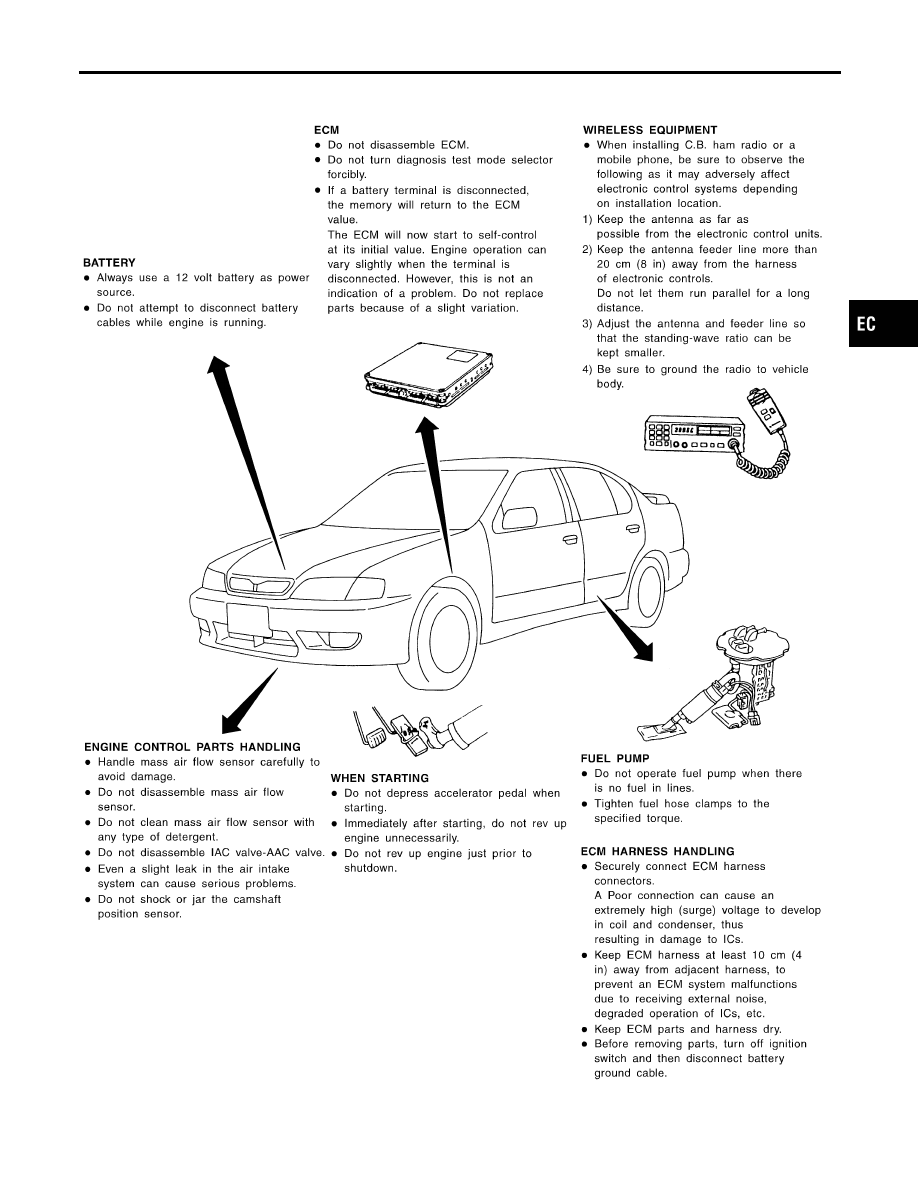

Engine Fuel & Emission Control System

EC-15

SEF289H

Precautions

NCEC0005

I

Before connecting or disconnecting the ECM harness
connector, turn ignition switch OFF and disconnect nega-
tive battery terminal. Failure to do so may damage the
ECM because battery voltage is applied to ECM even if
ignition switch is turned off.

SEF908W

I

When connecting ECM harness connector, fasten it
securely with a lever as far as it will go as shown at left.

SEF291H

I

When connecting or disconnecting pin connectors into or
from ECM, take care not to damage pin terminals (bend or
break).
Make sure that there are not any bends or breaks on ECM
pin terminals when connecting pin connectors.

MEF040D

I

Before replacing ECM, perform Terminals and Reference
Value inspection and make sure ECM functions properly.
Refer to EC-134.

SEF217U

I

After performing each TROUBLE DIAGNOSIS, perform
“Overall Function Check” or “DTC Confirmation Proce-
dure”.
The DTC should not be displayed in the “DTC Confirma-
tion Procedure” if the repair is completed. The “Overall
Function Check” should be a good result if the repair is
completed.

PRECAUTIONS

Precautions

EC-16

SEF348N

I

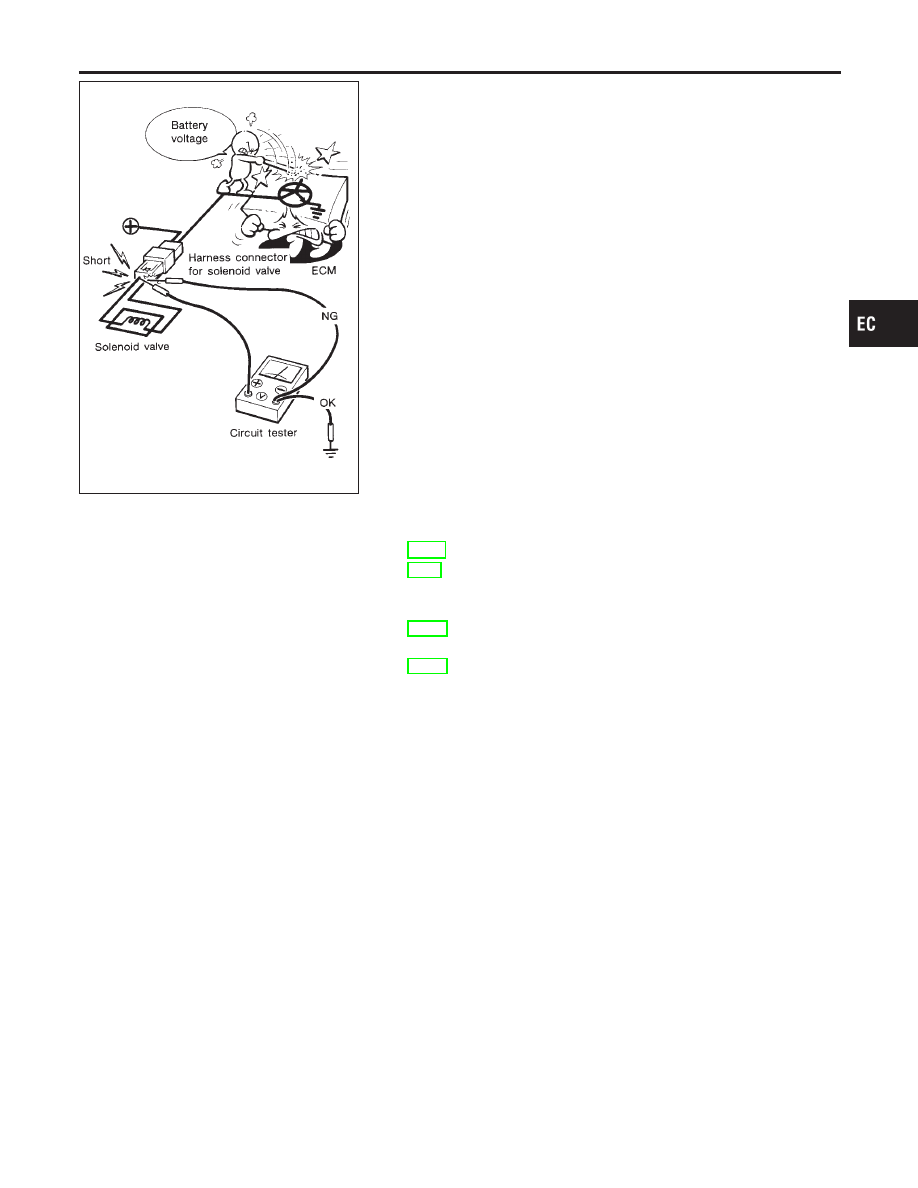

When measuring ECM signals with a circuit tester, never
allow the two tester probes to contact.
Accidental contact of probes will cause a short circuit and
damage the ECM power transistor.

I

Do not use ECM ground terminals when measuring input/
output voltage. Doing so may result in damage to the
ECM’s transistor. Use a ground other than ECM terminals,
such as the ground.

Wiring Diagrams and Trouble Diagnosis

NCEC0006

When you read Wiring diagrams, refer to the following:

I

GI-11, “HOW TO READ WIRING DIAGRAMS”

I

EL-9, “POWER SUPPLY ROUTING” for power distribution cir-
cuit

When you perform trouble diagnosis, refer to the following:

I

GI-35, “HOW TO FOLLOW TEST GROUPS IN TROUBLE
DIAGNOSES”

I

GI-24, “HOW TO PERFORM EFFICIENT DIAGNOSIS FOR AN
ELECTRICAL INCIDENT”

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PRECAUTIONS

Precautions (Cont’d)

EC-17

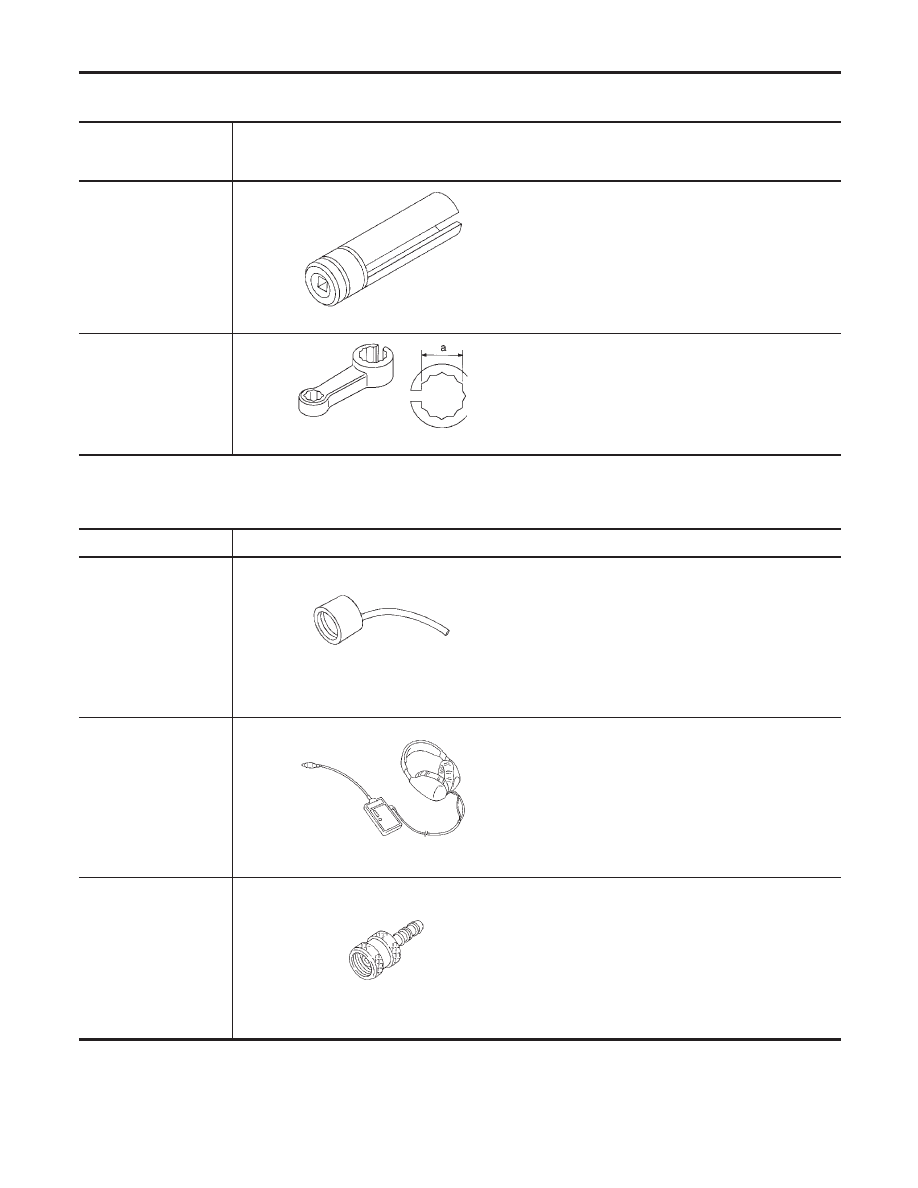

Special Service Tools

NCEC0007

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV10117100
(J36471-A)
Heated oxygen sensor
wrench

NT379

Loosening or tightening front heated oxygen sen-
sor with 22 mm (0.87 in) hexagon nut

KV10114400
(J-38365)
Heated oxygen sensor
wrench

NT636

Loosening or tightening rear heated oxygen sensor
a: 22 mm (0.87 in)

Commercial Service Tools

NCEC0008

Tool name

Description

Fuel filler cap adapter

NT653

Checking fuel tank vacuum relief valve opening
pressure

Leak detector
(J41416)

NT703

Locating the EVAP leak

EVAP service port
adapter
(J41413-OBD)

NT704

Applying positive pressure through EVAP service
port

PREPARATION

Special Service Tools
