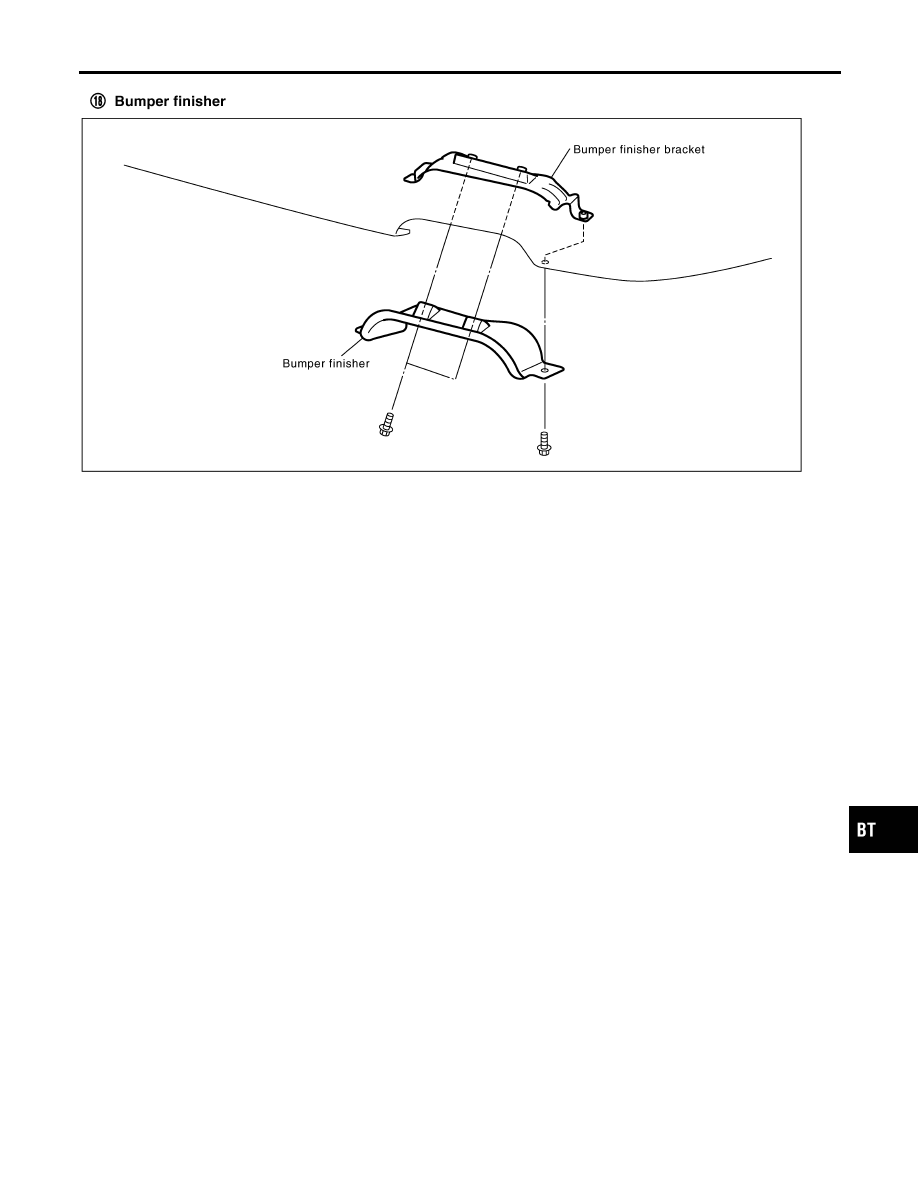

EXTERIOR

Removal and Installation (Cont’d)

BT-39

Removal and Installation

NCBT0014

I

When removing or installing the seat trim, carefully handle it to keep dirt out and avoid damage.

★

For Wiring Diagram, refer to EL-144, “Wiring Diagram — SEAT —”.

CAUTION:

I

Before removing the rear seat, turn the ignition switch off, disconnect both battery cables and wait
at least 3 minutes.

I

When checking the power seat circuit for continuity using a circuit tester, do not confuse its con-
nector with the side air bag module connector. Such an error may cause the air bag to deploy.

I

Do not drop, tilt, or bump the side air bag module installed in the seat. Always handle it with care.

I

Disconnect the side air bag harnes connector, power seat switch harness connector and heated
seat harness connector from under the seat before removing the seat.

I

Disconnect the side air bag harness connector before removing the seat back. (Refer to RS-23,
“Side Air Bag Module”.)

FRONT SEAT

Removal and Installation

BT-40

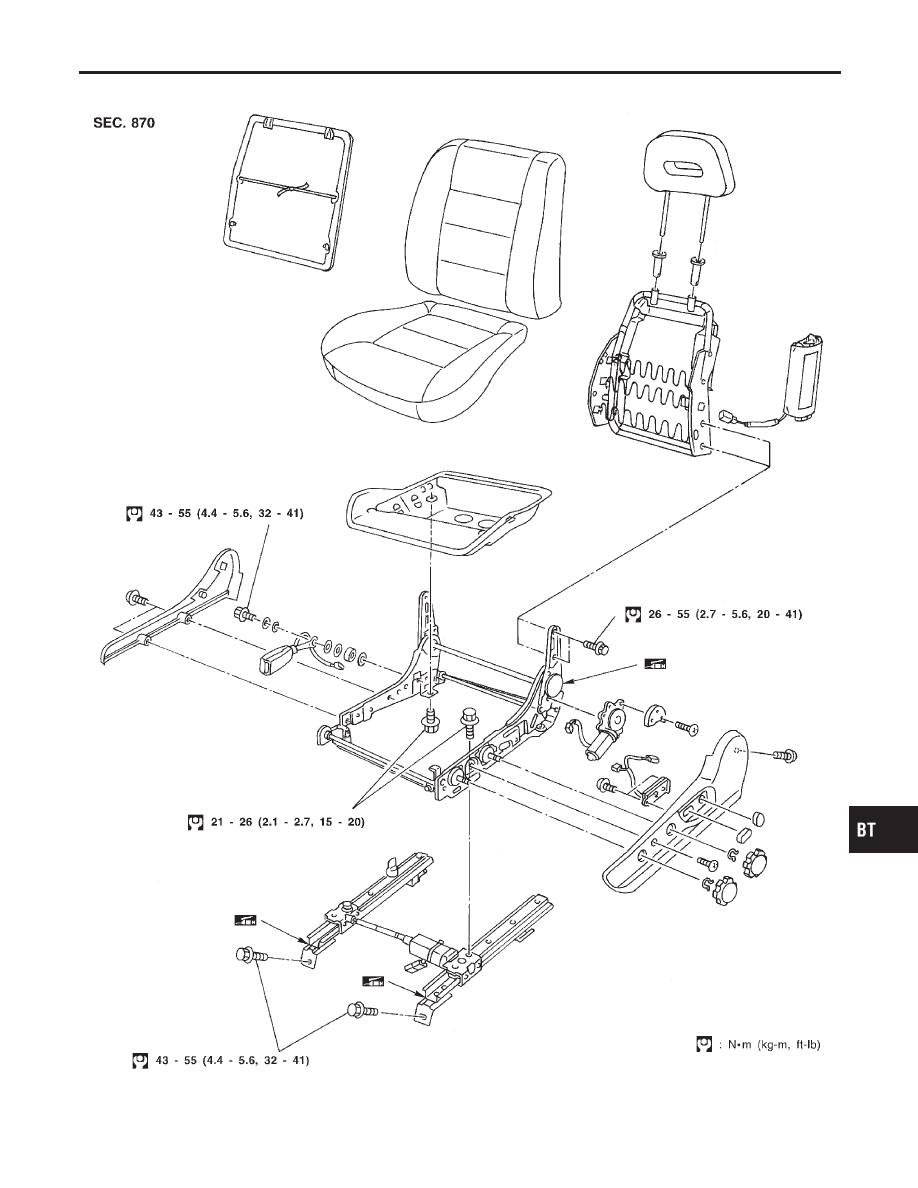

POWER SEAT

NCBT0014S01

SBT660

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

FRONT SEAT

Removal and Installation (Cont’d)

BT-41

HEATED SEAT

=NCBT0014S03

I

When handling seat, be extremely careful not to scratch heating unit.

I

To replace heating unit, seat trim and pad should be separated.

I

Do not use any organic solvent, such as thinner, benzene, alcohol, gasoline, etc. to clean trims.

★

For Wiring Diagram, refer to EL-145, “Wiring Diagram — HEATED SEAT —”.

FRONT SEAT

Removal and Installation (Cont’d)

BT-42
