4

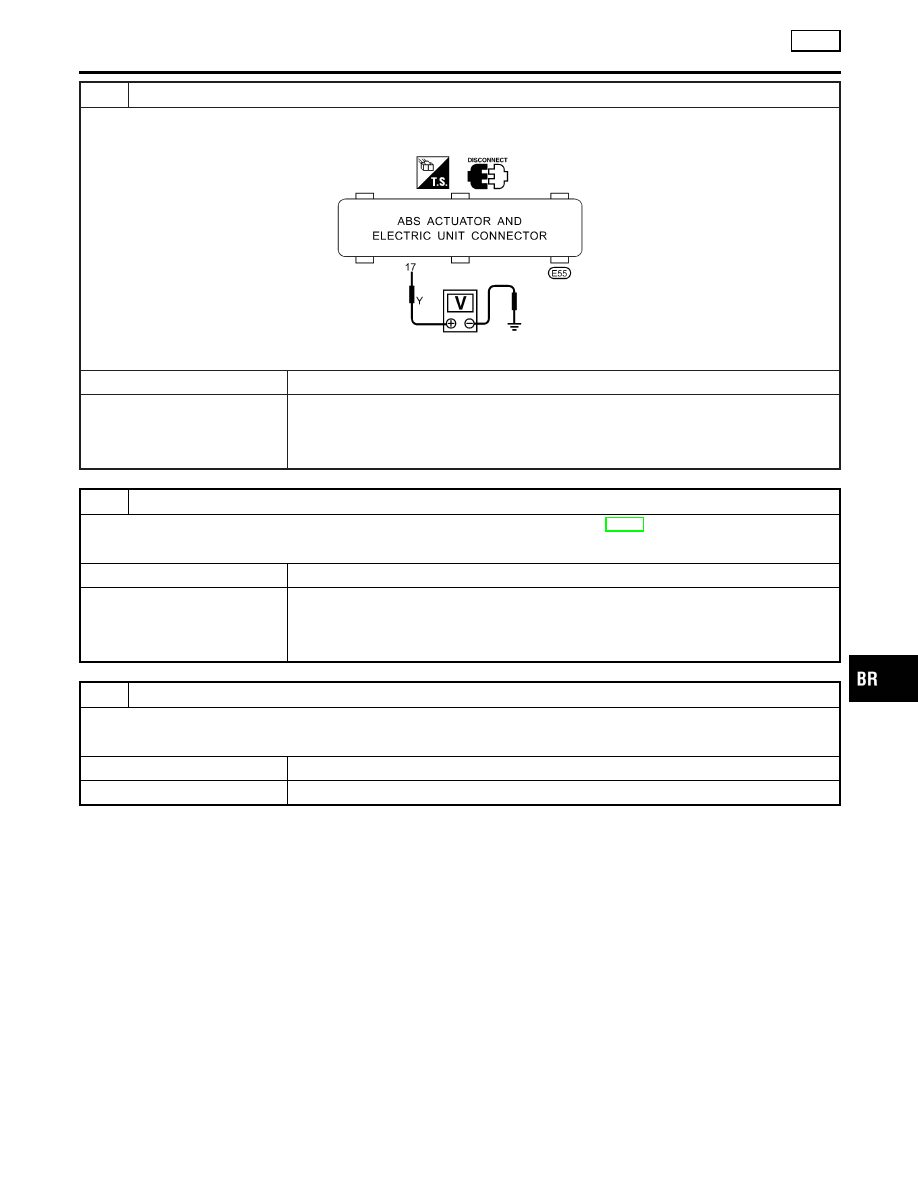

CHECK MOTOR RELAY POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector terminal 17 and ground.

SBR055EE

Does battery voltage exist?

Yes

©

GO TO 5.

No

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

5

CHECK ABS ACTUATOR AND ELECTRIC UNIT GROUND CIRCUIT

Refer to ABS ACTUATOR AND ELECTRIC UNIT GROUND in Ground Circuit Check, BR-54.

Is ground circuit OK?

Yes

©

Replace ABS actuator and electric unit.

No

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and ground
If NG, repair harness or connectors.

6

REPLACE FUSIBLE LINK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 7.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor (Cont’d)

BR-63

7

CHECK ABS ACTUATOR MOTOR POWER SUPPLY CIRCUIT

1. Disconnect battery cable and ABS actuator and electric unit connector.
2. Check continuity between ABS actuator and electric unit connector terminal 17 and ground.

SBR055EE

Does continuity exist?

Yes

©

Check ABS actuator and electric unit pin terminals for damage or the connection of ABS
actuator and electric unit harness connector. Reconnect ABS actuator and electric unit
harness connector. Then retest.

No

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

Low Voltage

NCBR0102

DIAGNOSTIC PROCEDURE

NCBR0102S01

Malfunction code No. 57

1

INSPECTION START

ABS actuator and electric unit power supply and ground circuit inspection

SBR582E

©

GO TO 2.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor (Cont’d)

BR-64

2

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector. Check terminals for damage or loose connections. Then recon-

nect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

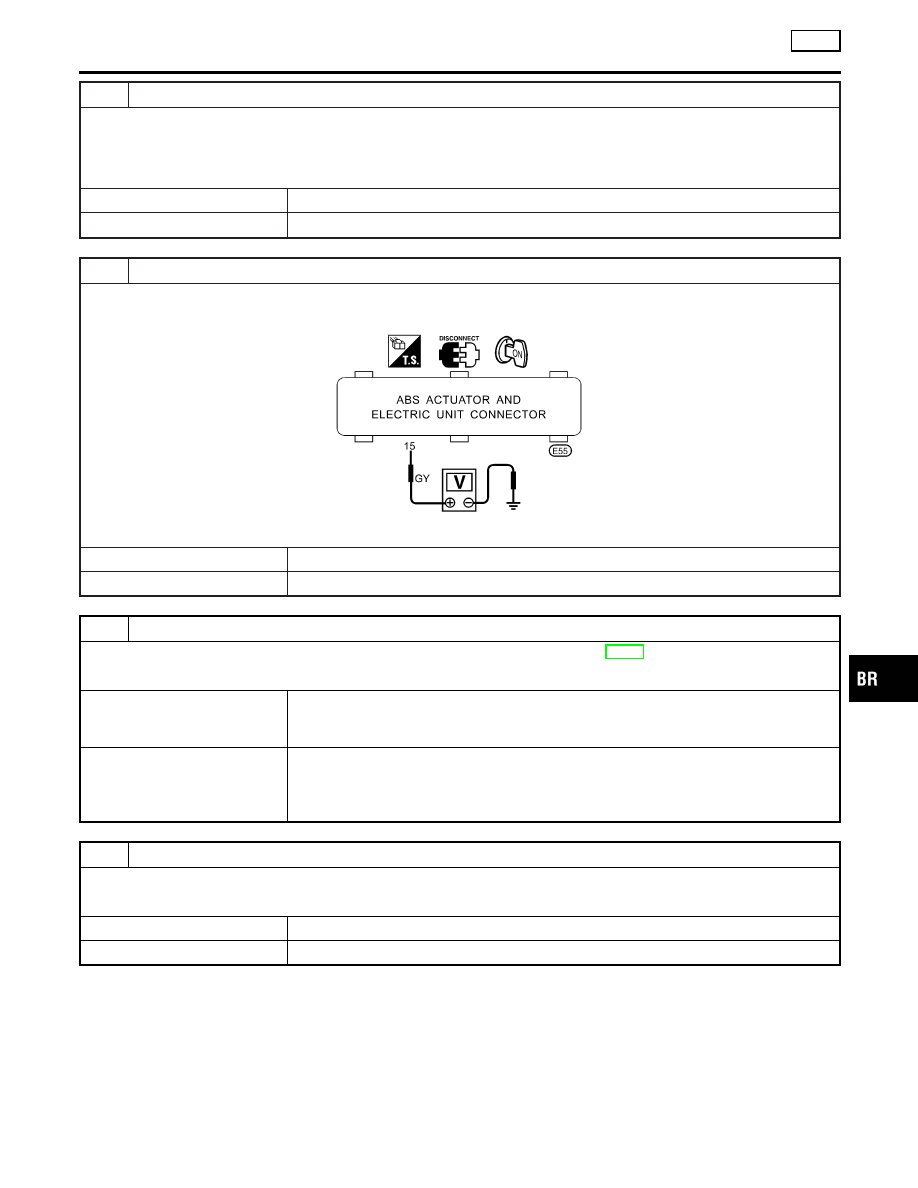

3

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector terminal 15 and ground.

SBR058EG

Does battery voltage exist when ignition switch is turned ON?

Yes

©

GO TO 4.

No

©

GO TO 5.

4

CHECK ABS ACTUATOR AND ELECTRIC UNIT GROUND

Refer to ABS ACTUATOR AND ELECTRIC UNIT GROUND in Ground Circuit Check, BR-54.

Is ground circuit OK?

OK

©

Check ABS actuator and electric unit pin terminals for damage or the connection of ABS
actuator and electric unit harness connector. Reconnect ABS actuator and electric unit
harness connector. Then retest.

NG

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and ground
If NG, repair harness or connectors.

5

CHECK FUSE

Check 7.5A fuse 3 (Engine control) for control unit. Refer to POWER SUPPLY ROUTING in EL section.

Is fuse OK?

Yes

©

GO TO 6.

No

©

Replace fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Low Voltage (Cont’d)

BR-65

6

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

Check continuity between battery and ABS actuator and electric unit connector terminal 15.

Does continuity exist?

Yes

©

Check battery. Refer to BATTERY in EL section.

No

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and fuse
If NG, repair harness or connectors.

Control Unit

NCBR0103

DIAGNOSTIC PROCEDURE

NCBR0103S01

Malfunction code No. 71

1

INSPECTION START

ABS actuator and electric unit power supply and ground circuit inspection

SBR583E

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector.

Check terminals for damage or loose connections. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

3

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

Check voltage. Refer to “3. CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT” in “Low Voltage”,
BR-64.

Does battery voltage exist when ignition switch is turned ON?

Yes

©

GO TO 4.

No

©

Repair.

4

CHECK WARNING LAMP INDICATION

Does warning lamp indicate code No. 71 again?

Yes

©

Replace ABS actuator and electric unit.

No

©

Inspect the system according to the code No.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Low Voltage (Cont’d)

BR-66
