Malfunction Code/Symptom Chart

NCBR0097

Code No. (No. of LED flashes)

Malfunctioning part

Reference page

12

Self-diagnosis could not detect any malfunctions.

—

18

Sensor rotor

BR-56

21

Front right sensor (open-circuit)

BR-56

22

Front right sensor (short-circuit)

BR-56

25

Front left sensor (open-circuit)

BR-56

26

Front left sensor (short-circuit)

BR-56

31

Rear right sensor (open-circuit)

BR-56

32

Rear right sensor (short-circuit)

BR-56

35

Rear left sensor (open-circuit)

BR-56

36

Rear left sensor (short-circuit)

BR-56

41

Actuator front right outlet solenoid valve

BR-59

42

Actuator front right inlet solenoid valve

BR-59

45

Actuator front left outlet solenoid valve

BR-59

46

Actuator front left inlet solenoid valve

BR-59

51

Actuator rear right outlet solenoid valve

BR-59

52

Actuator rear right inlet solenoid valve

BR-59

55

Actuator rear left outlet solenoid valve

BR-59

56

Actuator rear left inlet solenoid valve

BR-59

57*

Power supply (Low voltage)

BR-64

61

Actuator motor or motor relay

BR-62

63

Solenoid valve relay

BR-59

71

Control unit

BR-66

ABS warning lamp stays on when
ignition switch is turned on.

Control unit power supply circuit
Warning lamp bulb circuit
Control unit or control unit connector
Solenoid valve relay stuck
Power supply for solenoid valve relay coil

BR-73

ABS warning lamp stays on, during
self-diagnosis.

Control unit

—

ABS warning lamp does not come on
when ignition switch is turned on.

Fuse, warning lamp bulb or warning lamp circuit
Control unit

BR-71

ABS warning lamp does not come on
during self-diagnosis.

Control unit

—

Pedal vibration and noise

—

BR-70

Long stopping distance

—

BR-68

Unexpected pedal action

—

BR-67

ABS does not work.

—

BR-69

ABS works frequently.

—

BR-67

*: Under voltage that is too low, the control unit disable the ABS. It does not set the ABS in fail-safe condition. Instead, the ABS becomes
a conventional brake system. After the power supply has resumed, the warning lamp goes off, making it possible for the ABS to be
re-engaged.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

ABS

Malfunction Code/Symptom Chart

BR-55

Wheel Sensor or Rotor

NCBR0098

DIAGNOSTIC PROCEDURE

NCBR0098S01

Malfunction code No. 21, 22, 25, 26, 31, 32, 35, 36 or 18
NOTE:
Wheel position should be identified by code No. except code No.
18 (sensor rotor).

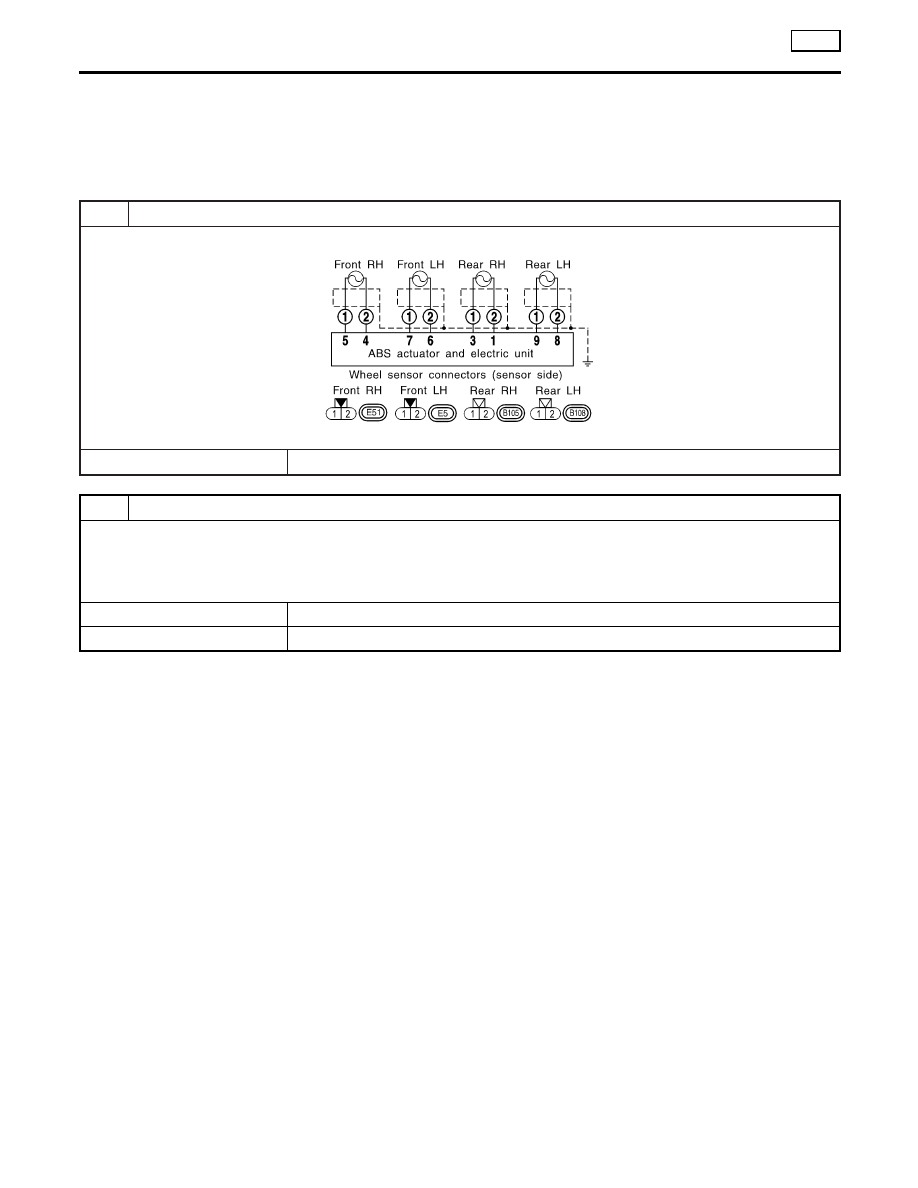

1

INSPECTION START

Wheel sensor inspection

SBR476EA

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect connectors from control unit and wheel sensor of malfunction code No. Check terminals for damage or

loose connections. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor

BR-56

3

CHECK WHEEL SENSOR CIRCUIT

1. Disconnect control unit connector.
2. Check resistance between control unit connector terminals.

Code No. 21 or 22 (Front RH wheel)
Terminals 4 and 5
Code No. 25 or 26 (Front LH wheel)
Terminals 6 and 7
Code No. 31 or 32 (Rear RH wheel)
Terminals 1 and 3
Code No. 35 or 36 (Rear LH wheel)
Terminals 8 and 9

Resistance: 1.44 - 1.76 k

Ω

SBR477EA

Is resistance 1.44 - 1.76 k

Ω

?

Yes

©

GO TO 5.

No

©

GO TO 4.

4

CHECK WHEEL SENSOR

Check resistance of each sensor. (See NOTE.)

Resistance: 1.44 - 1.76 k

Ω

SBR478EA

Is resistance 1.44 - 1.76 k

Ω

?

Yes

©

Repair harness and connectors between control unit connector and wheel sensor con-
nector.

No

©

Replace wheel sensor.

5

CHECK TIRE

Check for inflation pressure, wear and size of each tire.

Are tire pressure and size correct and is tire wear within specifications?

Yes

©

GO TO 6.

No

©

Adjust tire pressure or replace tire(s).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor (Cont’d)

BR-57

6

CHECK WHEEL BEARING

Check wheel bearing axial end play.
Check clearance between sensor and rotor.

Clearance:

Front

0.7 - 1.5 mm (0.028 - 0.059 in)

Rear

0.58 - 1.20 mm (0.0228 - 0.0472 in)

SBR333E

SBR069CA

Is axial end play and clearance within specifications?

Yes

©

GO TO 7.

No

©

Clean sensor fixing portion, or replace sensor.

7

CHECK SENSOR ROTOR

Check sensor rotor for teeth damage.

Is sensor rotor free from damage?

Yes

©

Check control unit pin terminals for damage or the connection of control unit harness
connector. Reconnect control unit harness connector. Then retest.

No

©

Replace sensor rotor.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor (Cont’d)

BR-58
