Manual Shaft

COMPONENTS

NCAT0121

SAT481J

SAT313G

REMOVAL

NCAT0122

1.

Remove detent spring from transmission case.

AAT486

2.

Drive out manual plate retaining pin.

AAT534

3.

Drive and pull out parking rod plate retaining pin.

4.

Remove parking rod plate from manual shaft.

5.

Draw out parking rod from transmission case.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Manual Shaft

AT-305

SAT049F

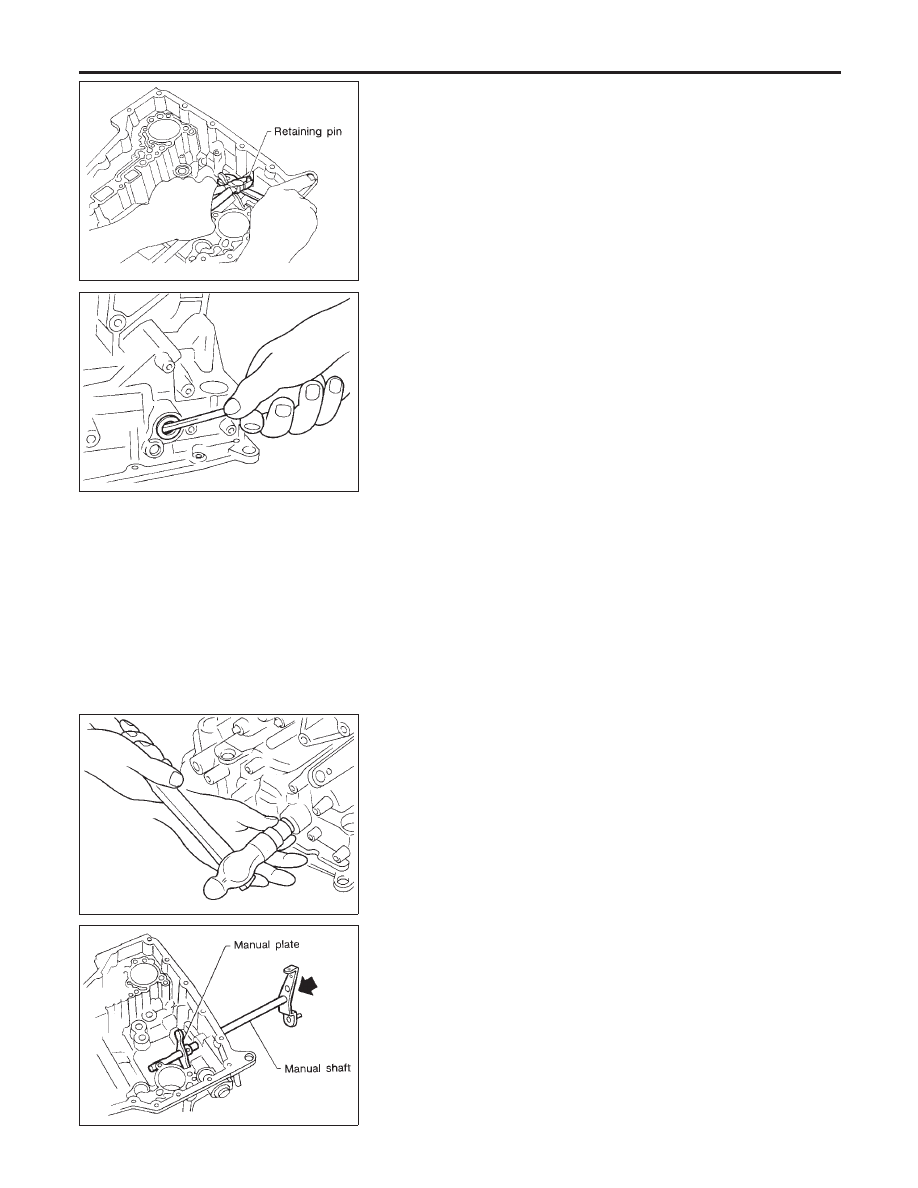

6.
