CHECK THROTTLE POSITION SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Apply vacuum to the throttle opener, then check the following. Refer from step 1 to 5 of “Preparation”, “TCM SELF-DI-

AGNOSTIC PROCEDURE (No Tools)”, AT-49.

2. Turn ignition switch to “ON” position.

(Do not start engine.)

3. Check voltage between TCM terminals 16, 17 and ground while depressing, and releasing accelerator pedal slowly.

(After warming up engine)

MTBL0137

SAT454J

OK or NG

OK

©

GO TO 7.

NG

©

Check the following items:

I

Throttle position switch — Refer to “Component Inspection”, AT-270.

I

Harness for short or open between ignition switch and throttle position switch (Main
harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

7

CHECK DTC

Perform “DIAGNOSTIC PROCEDURE”, AT-264.

OK or NG

OK

©

INSPECTION END

NG

©

I

Perform TCM input/output signal inspection.

I

If NG, recheck TCM pin terminals for damage or loose connection with harness con-
nector.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-269

SAT472J

COMPONENT INSPECTION

NCAT0101S03

Overdrive Control Switch

NCAT0101S0301

I

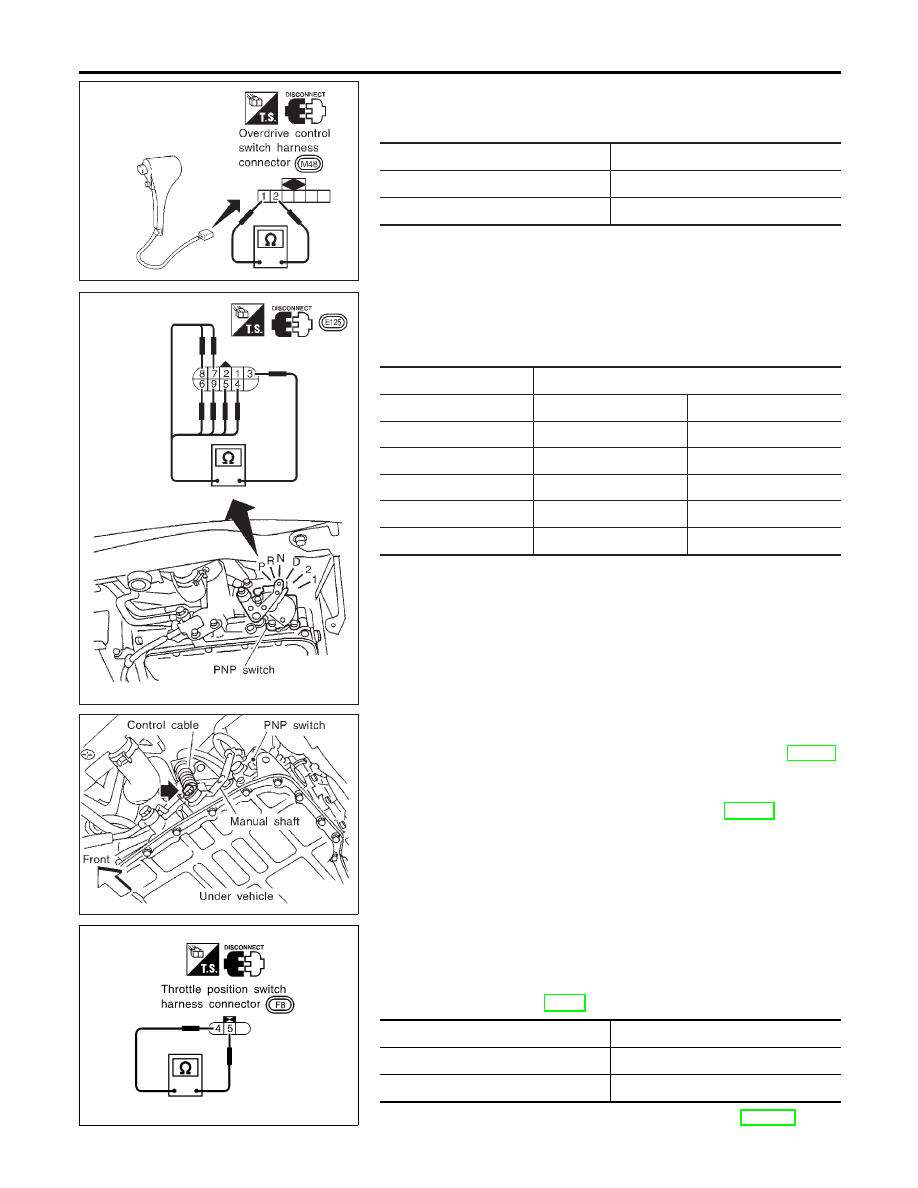

Check continuity between two terminals.

Switch position

Continuity

ON

No

OFF

Yes

SAT402J

PNP Switch

NCAT0101S0302

1.

Check continuity between terminals 1 and 3 and between ter-
minals 2 and 4, 5, 6, 7, 8, 9 while moving manual shaft through
each position.

Lever position

Terminal No.

P

3 — 7

1 — 2

R

3 — 8

N

3 — 9

1 — 2

D

3 — 6

2

3 — 5

1

3 — 4

SAT089JA

2.

If NG, check again with manual control cable disconnected
from manual shaft of A/T assembly. Refer to step 1.

3.

If OK on step 2, adjust manual control cable. Refer to AT-281.

4.

If NG on step 2, remove PNP switch from A/T and check con-
tinuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to AT-281.

6.

If NG on step 4, replace PNP switch.

SAT851J

Throttle Position Switch

NCAT0101S0303

Closed throttle position switch (idle position)

I

Check continuity between terminals 4 and 5.
Refer to “Preparation”, “TCM SELF-DIAGNOSTIC PROCE-
DURE (No Tools)”, AT-49.

Accelerator pedal condition

Continuity

Released

Yes

Depressed

No

I

To adjust closed throttle position switch, refer to EC-445, “DTC

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-270

P0510 CLOSED THROTTLE POSITION SWITCH”.

SAT852J

Wide open throttle position switch

I

Check continuity between terminals 5 and 6.

Accelerator pedal condition

Continuity

Released

No

Depressed

Yes

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-271

Description

NCAT0102

I

The mechanical key interlock mechanism also operates as a shift lock:
With the key switch turned to ON, the selector lever cannot be shifted from “P” (parking) to any other
position unless the brake pedal is depressed.
With the key removed, the selector lever cannot be shifted from “P” to any other position.
The key cannot be removed unless the selector lever is placed in “P”.

I

The shift lock and key interlock mechanisms are controlled by the ON-OFF operation of the shift lock
solenoid and by the operation of the rotator and slider located inside the key cylinder.

Shift Lock System Electrical Parts Location

NCAT0103

SAT862J

A/T SHIFT LOCK SYSTEM

Description

AT-272
