3

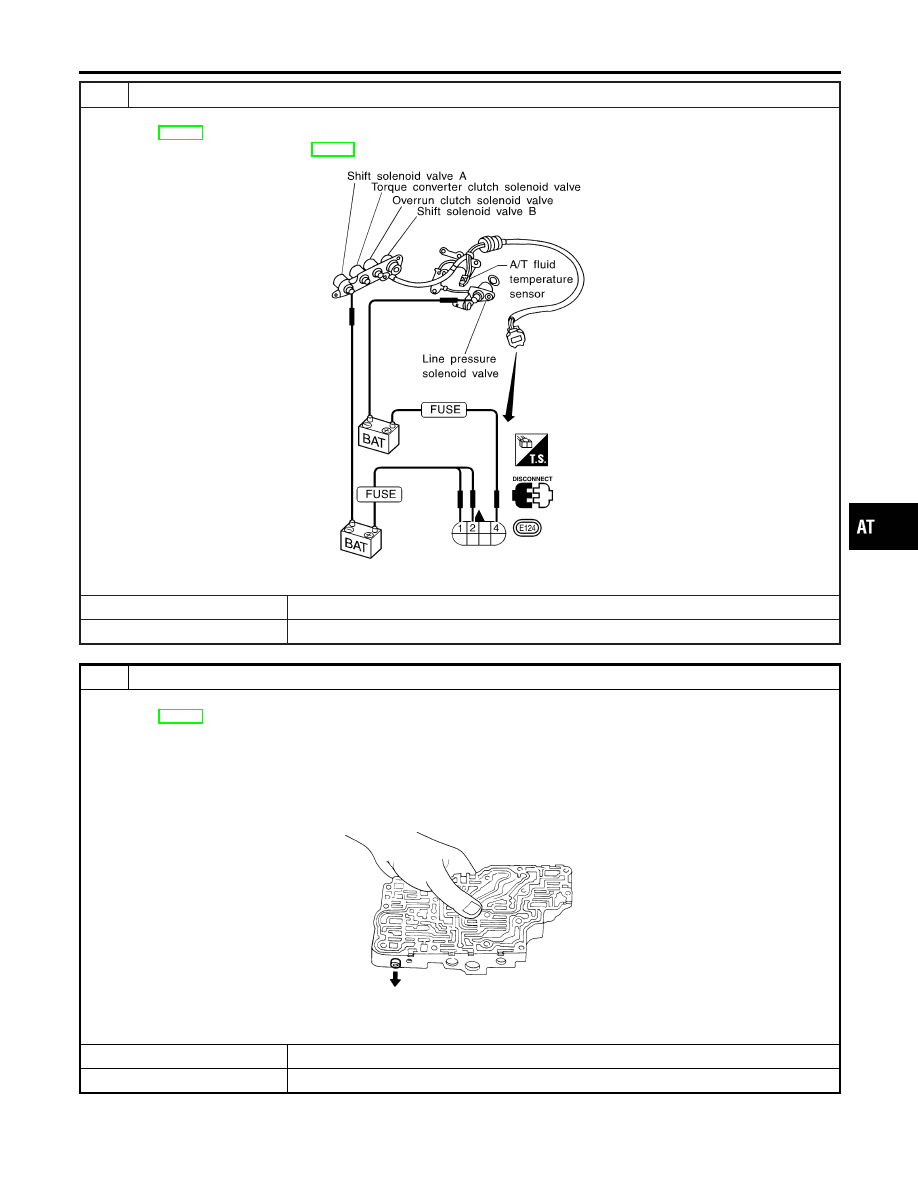

CHECK SOLENOID VALVES

1. Remove control valve assembly.

Refer to AT-280.

2. Refer to “Component Inspection”, AT-156.

SAT847JA

OK or NG

OK

©

GO TO 4.

NG

©

Replace solenoid valve assembly.

4

CHECK CONTROL VALVE

1. Disassemble control valve assembly.

Refer to AT-312.

2. Check to ensure that:

I

Valve, sleeve and plug slide along valve bore under their own weight.

I

Valve, sleeve and plug are free from burrs, dents and scratches.

I

Control valve springs are free from damage, deformation and fatigue.

I

Hydraulic line is free from obstacles.

SAT367H

OK or NG

OK

©

GO TO 5.

NG

©

Repair control valve.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 A/T 4TH GEAR FUNCTION

Diagnostic Procedure (Cont’d)

AT-153

5

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

OK or NG

OK

©

GO TO 9.

NG

©

Check control valve again. Repair or replace control valve assembly.

6

CHECK LINE PRESSURE SOLENOID VALVE

1. Remove control valve assembly.

Refer to AT-280.

2. Refer to “Component Inspection”, AT-156.

SAT888J

OK or NG

OK

©

GO TO 7.

NG

©

Replace solenoid valve assembly.

DTC P0734 A/T 4TH GEAR FUNCTION

Diagnostic Procedure (Cont’d)

AT-154

7

CHECK CONTROL VALVE

1. Disassemble control valve assembly.

Refer to AT-312.

2. Check line pressure circuit valves for sticking.

I

Pressure regulator valve

I

Pilot valve

I

Pressure modifier valve

SAT367H

OK or NG

OK

©

GO TO 8.

NG

©

Repair control valve.

8

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Yes or No

Yes

©

GO TO 9.

No

©

Check control valve again. Repair or replace control valve assembly.

9

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-149.

OK or NG

OK

©

INSPECTION END

NG

©

Perform “Cruise test — Part 1” again and return to the start point of this test group.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 A/T 4TH GEAR FUNCTION

Diagnostic Procedure (Cont’d)

AT-155

SAT848JA

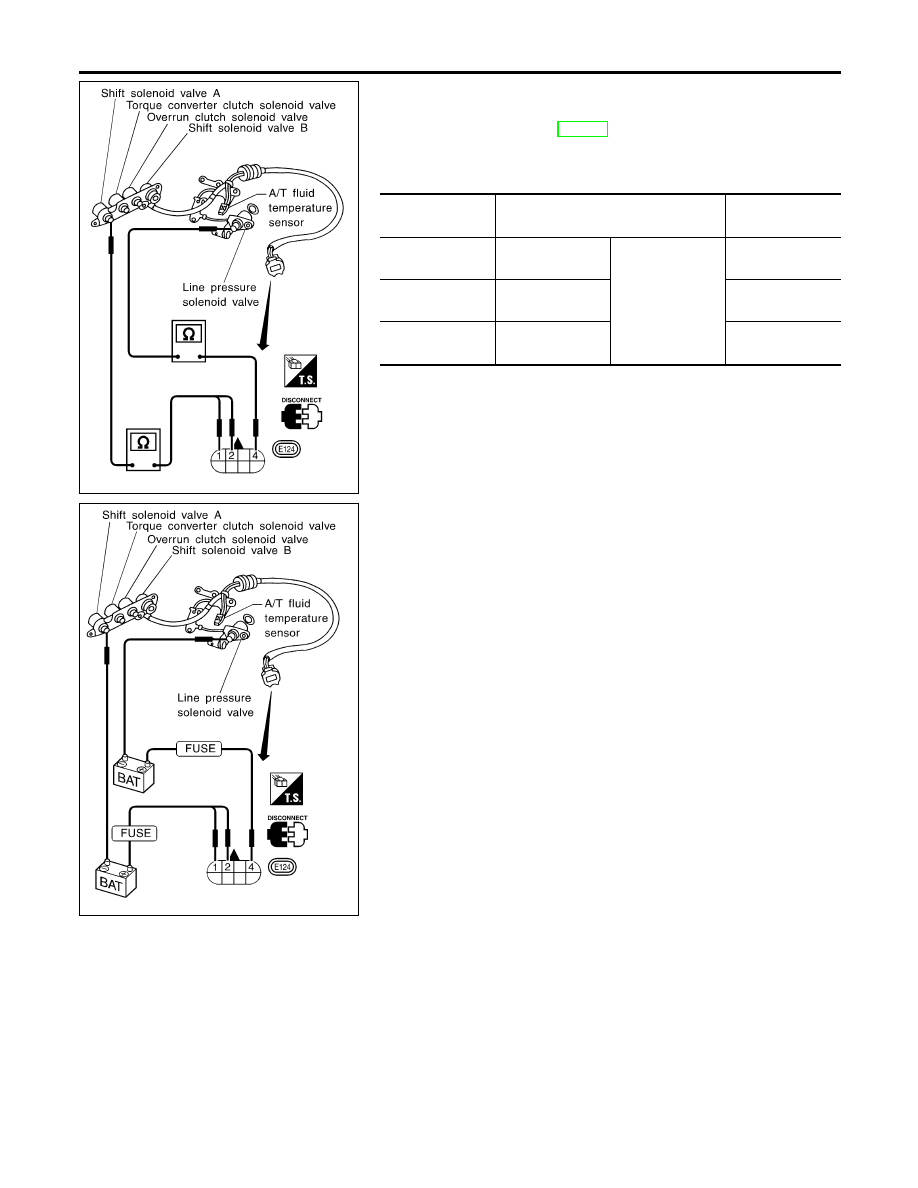

Component Inspection

=NCAT0054

SOLENOID VALVES

NCAT0054S01

I

For removal, refer to AT-280.

Resistance Check

NCAT0054S0101

I

Check resistance between two terminals.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Shift solenoid
valve A

2

Ground

20 - 30

Ω

Shift solenoid
valve B

1

5 - 20

Ω

Line pressure
solenoid valve

4

2.5 - 5

Ω

SAT847JA

Operation Check

NCAT0054S0102

I

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

DTC P0734 A/T 4TH GEAR FUNCTION

Component Inspection

AT-156
