Infiniti G20 (P11). Manual - part 28

Wiring Diagram — AT — PNP/SW

NCAT0199

TAT270

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Wiring Diagram — AT — PNP/SW

AT-109

Diagnostic Procedure

NCAT0033

1

CHECK PNP SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.

SAT014K

3. Read out “P/N”, “R”, “D”, “2” and “1” position switches moving selector lever to each position.

Check the signal of the selector lever position is indicated properly.

SAT701J

OK or NG

OK

©

GO TO 3.

NG

©

Check the following items:

I

PNP switch
Refer to “Component Inspection”, AT-112.

I

Harness for short or open between ignition switch and PNP switch (Main harness)

I

Harness for short or open between PNP switch and TCM (Main harness)

I

Ignition switch and fuse
Refer to EL-9, “POWER SUPPLY ROUTING”.

I

Diode (P, N positions)

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Diagnostic Procedure

AT-110

2

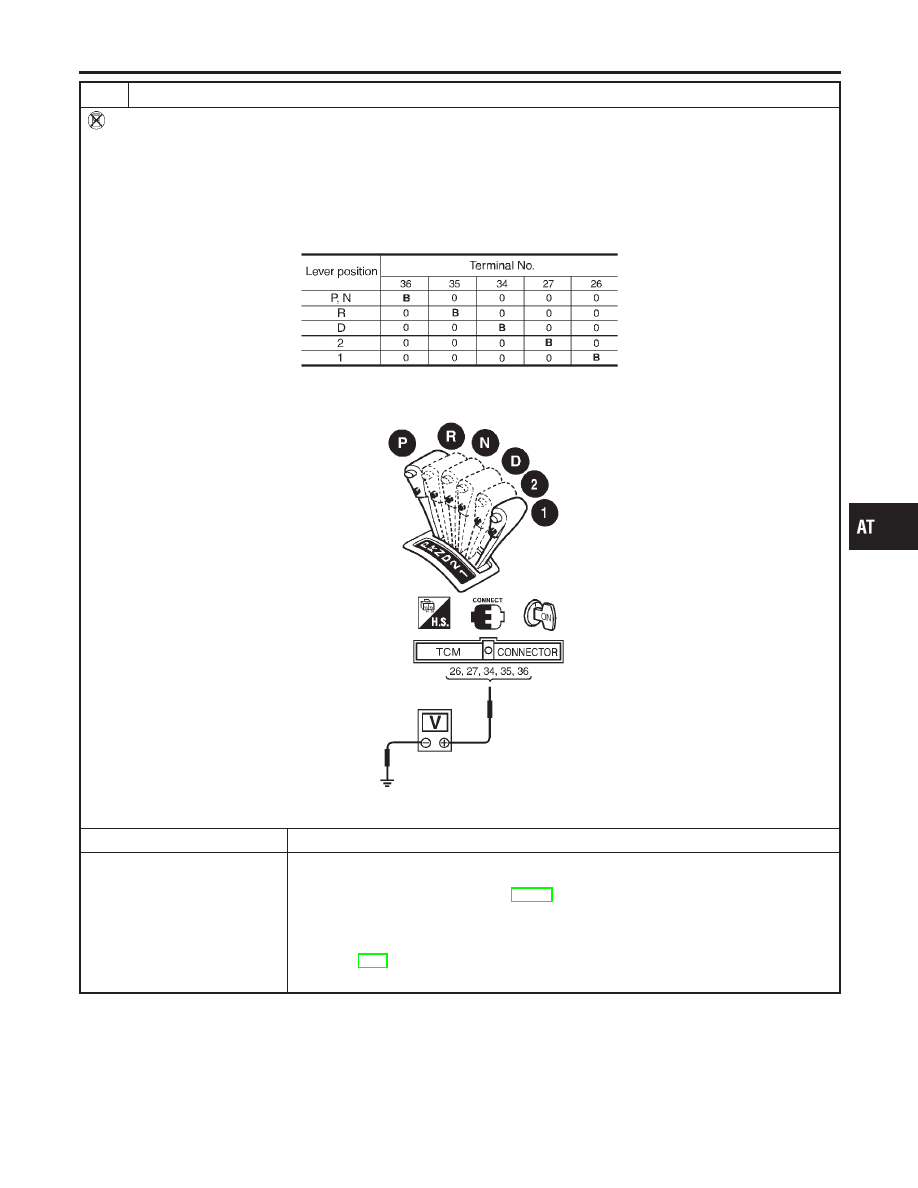

CHECK PNP SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminals 26, 27, 34, 35, 36 and ground while moving selector lever through each posi-

tion.

Voltage:

B: Battery voltage
0: 0V

MTBL0136

SAT425J

OK or NG

OK

©

GO TO 3.

NG

©

Check the following items:

I

PNP switch
Refer to “Component Inspection”, AT-112.

I

Harness for short or open between ignition switch and PNP switch (Main harness)

I

Harness for short or open between PNP switch and TCM (Main harness)

I

Ignition switch and fuse
Refer to EL-9, “POWER SUPPLY ROUTING”.

I

Diode (P, N positions)

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Diagnostic Procedure (Cont’d)

AT-111

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-108.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

SAT402J

Component Inspection

NCAT0034

PARK/NEUTRAL POSITION SWITCH

NCAT0034S01

1.

Check continuity between terminals 1 and 3 and between ter-
minals 2 and 4, 5, 6, 7, 8, 9 while moving manual shaft through
each position.

Lever position

Terminal No.

P

3 — 7

1 — 2

R

3 — 8

N

3 — 9

1 — 2

D

3 — 6

2

3 — 5

1

3 — 4

SAT089JA

2.

If NG, check again with control cable disconnected from
manual shaft of A/T assembly. Refer to step 1.

3.

If OK on step 2, adjust control cable. Refer to AT-281.

4.

If NG on step 2, remove PNP switch from A/T and check con-
tinuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to AT-281.

6.

If NG on step 4, replace PNP switch.

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Diagnostic Procedure (Cont’d)

AT-112
