TCM TERMINALS AND REFERENCE VALUE

NCAT0031S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

10

R

Power source

When turning ignition switch to
“ON”.

Battery voltage

When turning ignition switch to
“OFF”.

0V

19

R

Power source

Same as No. 10

25

B

Ground

—

—

28

P

Power source
(Memory back-up)

or

When turning ignition switch to
“OFF”.

Battery voltage

When turning ignition switch to
“ON”.

Battery voltage

48

B

Ground

—

—

Diagnostic Procedure

NCAT0228

1

CHECK TCM POWER SOURCE STEP 1

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminals 10, 19, 28 and ground.

SAT611J

OK or NG

OK

©

GO TO 2.

NG

©

GO TO 3.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR POWER SUPPLY

Wiring Diagram — AT — MAIN (Cont’d)

AT-105

2

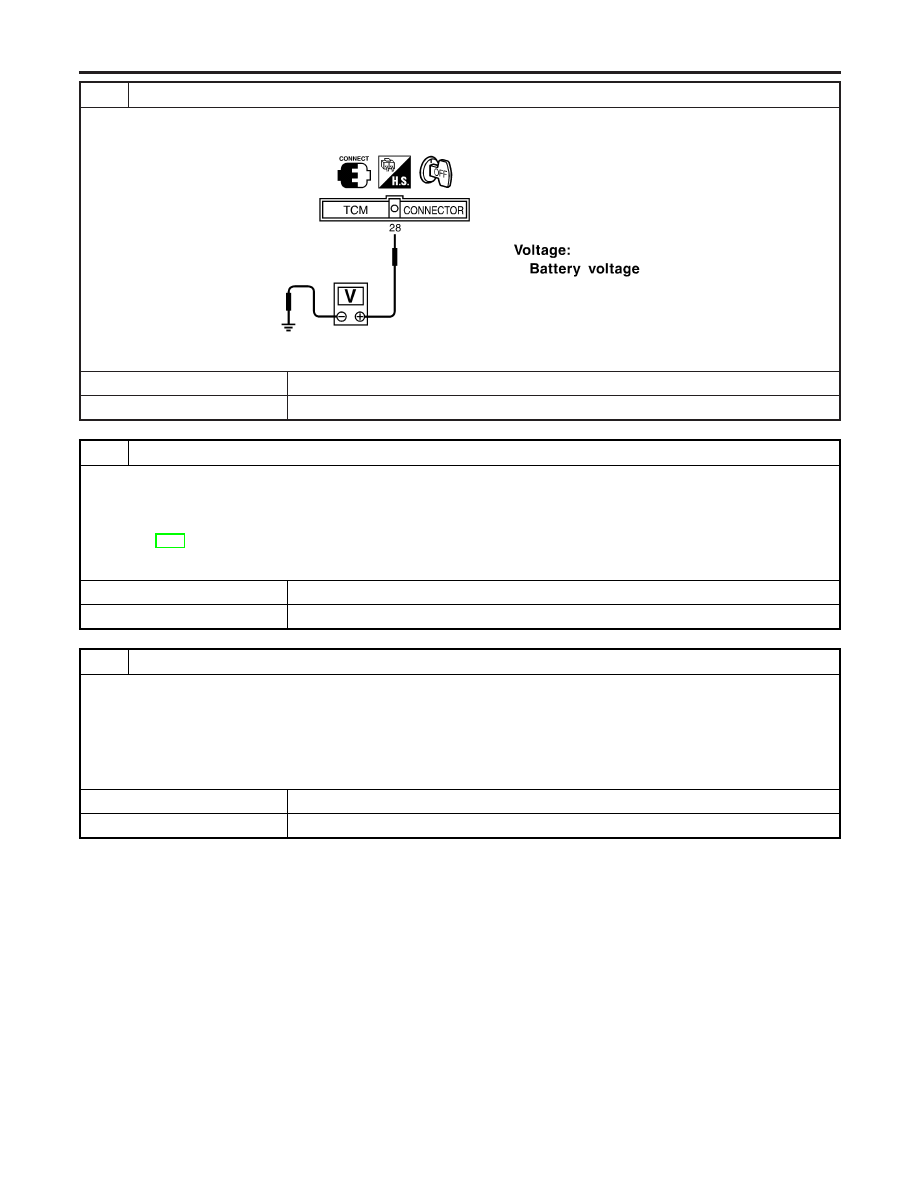

CHECK TCM POWER SOURCE STEP 2

1. Turn ignition switch to OFF position.
2. Check voltage between TCM terminal 28 and ground.

SAT612JD

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between ignition switch and TCM terminals 10, 19 and 28 (Main harness)

I

Fuse

I

Ignition switch
Refer to EL-9, “POWER SUPPLY ROUTING”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

4

CHECK TCM GROUND CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between TCM terminals 25, 48 and ground. Refer to wiring diagram — AT — MAIN.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

INSPECTION END

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

TROUBLE DIAGNOSIS FOR POWER SUPPLY

Diagnostic Procedure (Cont’d)

AT-106

SAT088JA

Description

NCAT0032

I

The PNP switch assembly includes a transmission range
switch.

I

The transmission range switch detects the selector lever posi-
tion and sends a signal to the TCM.

TCM TERMINALS AND REFERENCE VALUE

NCAT0032S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

26

SB

PNP switch “1”
position

When setting selector lever to “1”
position.

Battery voltage

When setting selector lever to other
positions.

0V

27

L/OR

PNP switch “2”
position

When setting selector lever to “2”
position.

Battery voltage

When setting selector lever to other
positions.

0V

34

LG

PNP switch “D”
position

When setting selector lever to “D”
position.

Battery voltage

When setting selector lever to other
positions.

0V

35

G

PNP switch “R”
position

When setting selector lever to “R”
position.

Battery voltage

When setting selector lever to other
positions.

0V

36

GY/R

PNP switch “N” or
“P” position

When setting selector lever to “N” or
“P” position.

Battery voltage

When setting selector lever to other
positions.

0V

ON BOARD DIAGNOSIS LOGIC

NCAT0032S02

Diagnostic trouble code

Malfunction is detected when ...

Check items (Possible cause)

: PNP SW/CIRC

TCM does not receive the correct voltage
signal from the switch based on the gear
position.

I

Harness or connectors
(The PNP switch circuit is open or
shorted.)

I

PNP switch

: P0705

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Description

AT-107

SAT014K

SEF949Y

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0032S03

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode for “ENGINE” with CONSULT-
II.

3)

Start engine and maintain the following conditions for at least
5 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.3V
Selector lever: D position (OD “ON” or “OFF”)

With GST

Follow the procedure “With CONSULT-II”.

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Description (Cont’d)

AT-108
