Infiniti G20 (P11). Manual - part 25





Item

Symptom

Condition

Diagnostic Item

Reference Page

NOT USED

Transmission overheats.

ON vehicle

1. Fluid level

AT-62

2. Engine idling rpm

EC-53, “Idle
speed/ignition
timing/idle mixture
ratio adjustment”

3. Throttle position sensor
(Adjustment)

EC-177, “DTC
P0120
THROTTLE
POSITION SEN-
SOR”

4. Line pressure test

AT-66

5. Line pressure solenoid valve

AT-174

6. Control valve assembly

AT-280

OFF vehicle

7. Oil pump

AT-308

8. Reverse clutch

AT-327

9. High clutch

AT-331

10. Brake band

AT-286

11. Forward clutch

AT-336

12. Overrun clutch

AT-336

13. Low & reverse brake

AT-343

14. Torque converter

AT-291

ATF shoots out during operation. White
smoke emitted from exhaust pipe during
operation.

ON vehicle

1. Fluid level

AT-62

OFF vehicle

2. Reverse clutch

AT-327

3. High clutch

AT-331

4. Brake band

AT-286

5. Forward clutch

AT-336

6. Overrun clutch

AT-336

7. Low & reverse brake

AT-343

NOT USED

Offensive smell at fluid charging pipe.

ON vehicle

1. Fluid level

AT-62

OFF vehicle

2. Torque converter

AT-291

3. Oil pump

AT-308

4. Reverse clutch

AT-327

5. High clutch

AT-331

6. Brake band

AT-286

7. Forward clutch

AT-336

8. Overrun clutch

AT-336

9. Low & reverse brake

AT-343

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-97

Item

Symptom

Condition

Diagnostic Item

Reference Page

No Lock-up
Engagement/
TCC
Inoperative

Torque converter is not locked up.

ON vehicle

1. Throttle position sensor
(Adjustment)

EC-177, “DTC
P0120
THROTTLE
POSITION SEN-
SOR”

2. Vehicle speed sensor·A/T
(Revolution sensor) and vehicle
speed sensor·MTR

AT-119, AT-215

3. PNP switch adjustment

AT-281

4. Engine speed signal

AT-124

5. A/T fluid temperature sensor

AT-113

6. Line pressure test

AT-66

7. Torque converter clutch sole-
noid valve

AT-157

8. Control valve assembly

AT-280

OFF vehicle

9. Torque converter

AT-291

Torque converter clutch piston slip.

ON vehicle

1. Fluid level

AT-62

2. Throttle position sensor
(Adjustment)

EC-177, “DTC
P0120
THROTTLE
POSITION SEN-
SOR”

3. Line pressure test

AT-66

4. Torque converter clutch sole-
noid valve

AT-157

5. Line pressure solenoid valve

AT-174

6. Control valve assembly

AT-280

OFF vehicle

7. Torque converter

AT-291

Lock-up point is extremely high or low.
AT-252

ON vehicle

1. Throttle position sensor
(Adjustment)

EC-177, “DTC
P0120
THROTTLE
POSITION SEN-
SOR”

2. Vehicle speed sensor·A/T
(Revolution sensor) and vehicle
speed sensor·MTR

AT-119, AT-215

3. Torque converter clutch sole-
noid valve

AT-157

4. Control valve assembly

AT-280

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-98

Item

Symptom

Condition

Diagnostic Item

Reference Page

No Up Shift

A/T does not shift to “D

4

” when driving with

overdrive control switch “ON”.

ON vehicle

1. Throttle position sensor
(Adjustment)

EC-177, “DTC
P0120
THROTTLE
POSITION SEN-
SOR”

2. PNP switch adjustment

AT-281

3. Vehicle speed sensor·A/T
(Revolution sensor) and vehicle
speed sensor·MTR

AT-119, AT-215

4. Shift solenoid valve A

AT-181

5. Overrun clutch solenoid valve

AT-202

6. Control valve assembly

AT-280

7. A/T fluid temperature sensor

AT-113

8. Line pressure test

AT-66

OFF vehicle

9. Brake band

AT-286

10. Overrun clutch

AT-336

NOT USED

Engine is stopped at “R”, “D”, “2” and “1”
positions.

ON vehicle

1. Fluid level

AT-62

2. Torque converter clutch sole-
noid valve

AT-157

3. Shift solenoid valve B

AT-187

4. Shift solenoid valve A

AT-181

5. Control valve assembly

AT-280

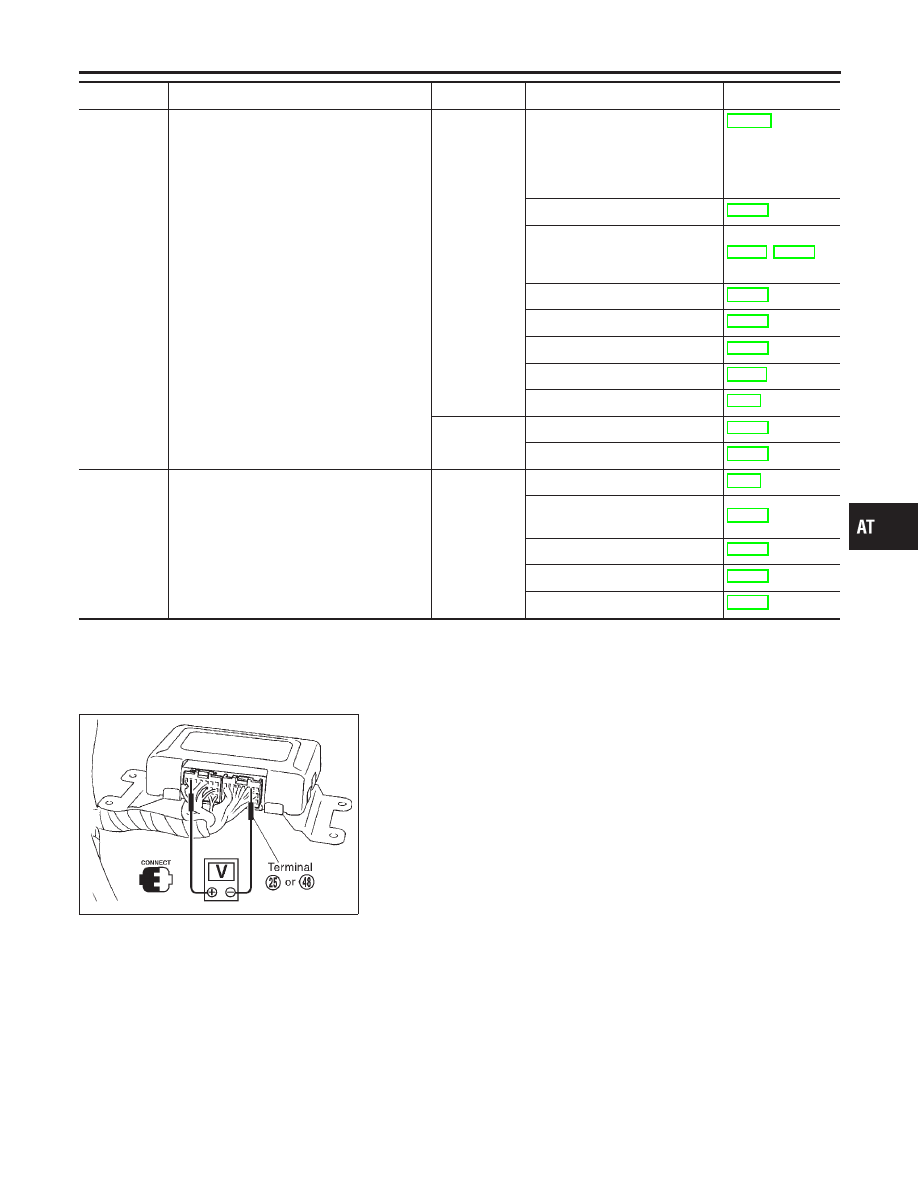

SAT216J

TCM Terminals and Reference Value

NCAT0030

PREPARATION

NCAT0030S01

I

Measure voltage between each terminal and terminal 25 or 48
by following “TCM INSPECTION TABLE”.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-99

TCM HARNESS CONNECTOR TERMINAL LAYOUT

NCAT0030S02

SAT403J

TCM INSPECTION TABLE

NCAT0030S03

(Data are reference values.)

Terminal

No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

1

R/W

Line pressure
solenoid valve

When releasing accelerator pedal
after warming up engine.

1.5 - 2.5V

When depressing accelerator pedal
fully after warming up engine.

0V

2

P/B

Line pressure
solenoid valve
(with dropping
resistor)

When releasing accelerator pedal
after warming up engine.

5 - 14V

When depressing accelerator pedal
fully after warming up engine.

0V

3

GY/R

Torque converter
clutch solenoid
valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock-up. 0V

5 *2

Y/R

6 *2

Y/G

7 *2

Y/B

8*2

BR/W

9*2

G/Y

10

R

Power source

When turning ignition switch to
“ON”.

Battery voltage

When turning ignition switch to
“OFF”.

0V

11

L/W

Shift solenoid
valve A

When shift solenoid valve A oper-
ates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does
not operate.
(When driving in “D

2

” or “D

3

”.)

0V

12

L/Y

Shift solenoid
valve B

When shift solenoid valve B oper-
ates.
(When driving in “D

1

” or “D

2

”.)

Battery voltage

When shift solenoid valve B does
not operate.
(When driving in “D

3

” or “D

4

”.)

0V

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

TCM Terminals and Reference Value (Cont’d)

AT-100
