SERVICE DATA AND SPECIFICATIONS (SDS)

EM-143

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

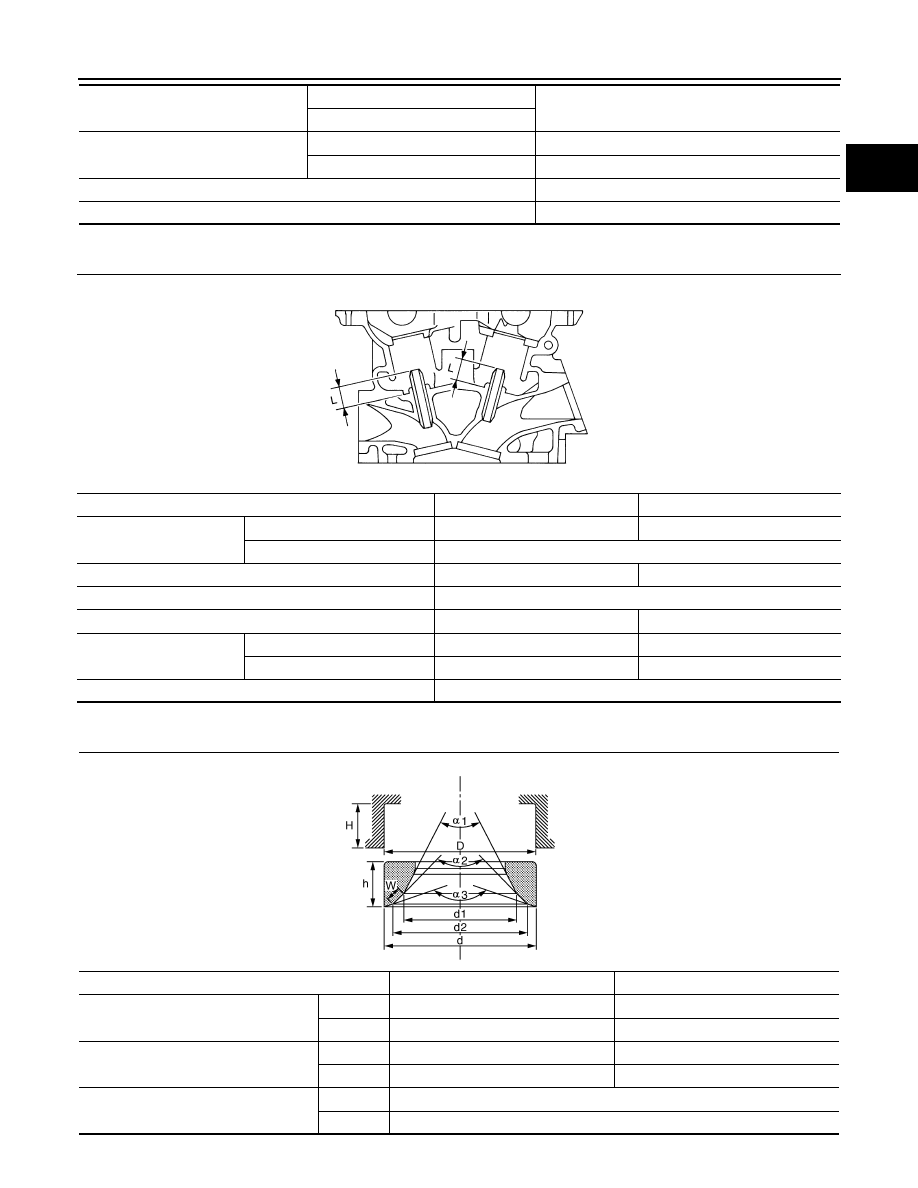

VALVE GUIDE

Unit: mm (in)

VALVE SEAT

Unit: mm (in)

Valve seat angle “

α

”

Intake

45

°

15

′

 - 45

°

45

′

Exhaust

Valve margin “T”

Intake

1.1 (0.043)

Exhaust

1.3 (0.051)

Valve margin “T” limit

0.5 (0.020)

Valve stem end surface grinding limit

0.2 (0.008)

Items

Standard

Oversize (Service) [0.2 (0.008)]

Valve guide

Outer diameter

10.023 - 10.034 (0.3946 - 0.3950)

10.223 - 10.234 (0.4025 - 0.4029)

Inner diameter (Finished size)

6.000 - 6.018 (0.2362 - 0.2369)

Cylinder head valve guide hole diameter

9.975 - 9.996 (0.3927 - 0.3935)

10.175 - 10.196 (0.4006 - 0.4014)

Interference fit of valve guide

0.027 - 0.059 (0.0011 - 0.0023)

Items

Standard

Limit

Valve guide clearance

Intake

0.020 - 0.053 (0.0008 - 0.0021)

0.08 (0.0031)

Exhaust

0.030 - 0.056 (0.0012 - 0.0022)

0.09 (0.0035)

Projection length “L”

12.6 - 12.8 (0.496 - 0.504)

SEM950E

Items

Standard

Oversize (Service) [0.5 (0.02)]

Cylinder head seat recess diameter “D”

Intake

38.000 - 38.016 (1.4961 - 1.4967)

38.500 - 38.516 (1.5157 - 1.5164)

Exhaust

31.600 - 31.616 (1.2441 - 1.2447)

32.100 - 32.116 (1.2638 - 1.2644)

Valve seat outer diameter “d”

Intake

38.097 - 38.113 (1.4999 - 1.5005)

38.597 - 38.613 (1.5196 - 1.5202)

Exhaust

31.680 - 31.696 (1.2472 - 1.2479)

32.180 - 32.196 (1.2669 - 1.2676)

Valve seat interference fit

Intake

0.081 - 0.113 (0.0032 - 0.0044)

Exhaust

0.064 - 0.096 (0.0025 - 0.0038)

PBIC2745E

EM-144

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

*

1

: Diameter made by intersection point of conic angles “

α

1” and “

α

2”

*

2

: Diameter made by intersection point of conic angles “

α

2” and “

α

3”

*

3

: Machining data

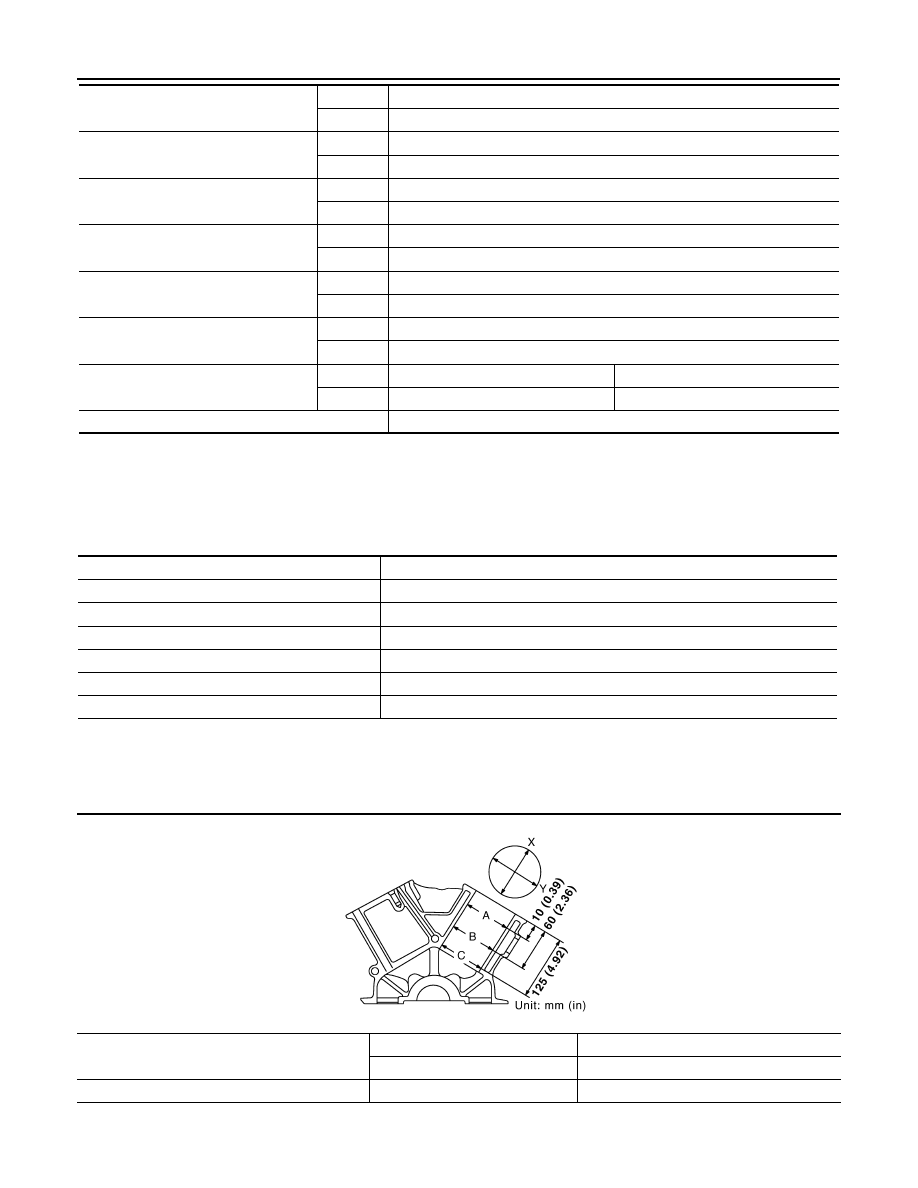

VALVE SPRING

Cylinder Block

INFOID:0000000003139161

CYLINDER BLOCK

Unit: mm (in)

Diameter “d1”*

1

Intake

34.6 (1.362)

Exhaust

27.7 (1.091)

Diameter “d2”*

2

Intake

35.9 - 36.4 (1.413 - 1.433)

Exhaust

29.3 - 29.8 (1.154 - 1.173)

Angle “

α

1”

Intake

60

°

Exhaust

60

°

Angle “

α

2”

Intake

88

°

45

′

 - 90

°

15

′

Exhaust

88

°

45

′

 - 90

°

15

′

Angle “

α

3”

Intake

120

°

Exhaust

120

°

Contacting width “W”*

3

Intake

1.0 - 1.4 (0.039 - 0.055)

Exhaust

1.2 - 1.6 (0.047 - 0.063)

Height “h”

Intake

5.9 - 6.0 (0.232 - 0.236)

5.05 - 5.15 (0.1988 - 0.2028)

Exhaust

5.9 - 6.0 (0.232 - 0.236)

4.95 - 5.05 (0.1949 - 0.1988)

Depth “H”

6.0 (0.236)

Items

Standard

Free height

43.85 mm (1.7264 in)

Installation height

37.00 mm (1.4567 in)

Installation load

166 - 188 N (16.9 - 19.2 kg, 37 - 42 lb)

Height during valve open

26.8 mm (1.055 in)

Load with valve open

502 - 566 N (51.2 - 57.7 kg, 113 - 127 lb)

Squareness

1.9 mm (0.075 in)

Surface flatness

Standard

Less than 0.03 (0.0012)

Limit

0.1 (0.004)

Main bearing housing inner diameter

Standard

69.993 - 70.017 (2.7556 - 2.7566)

JPBIA1050GB

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-145

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

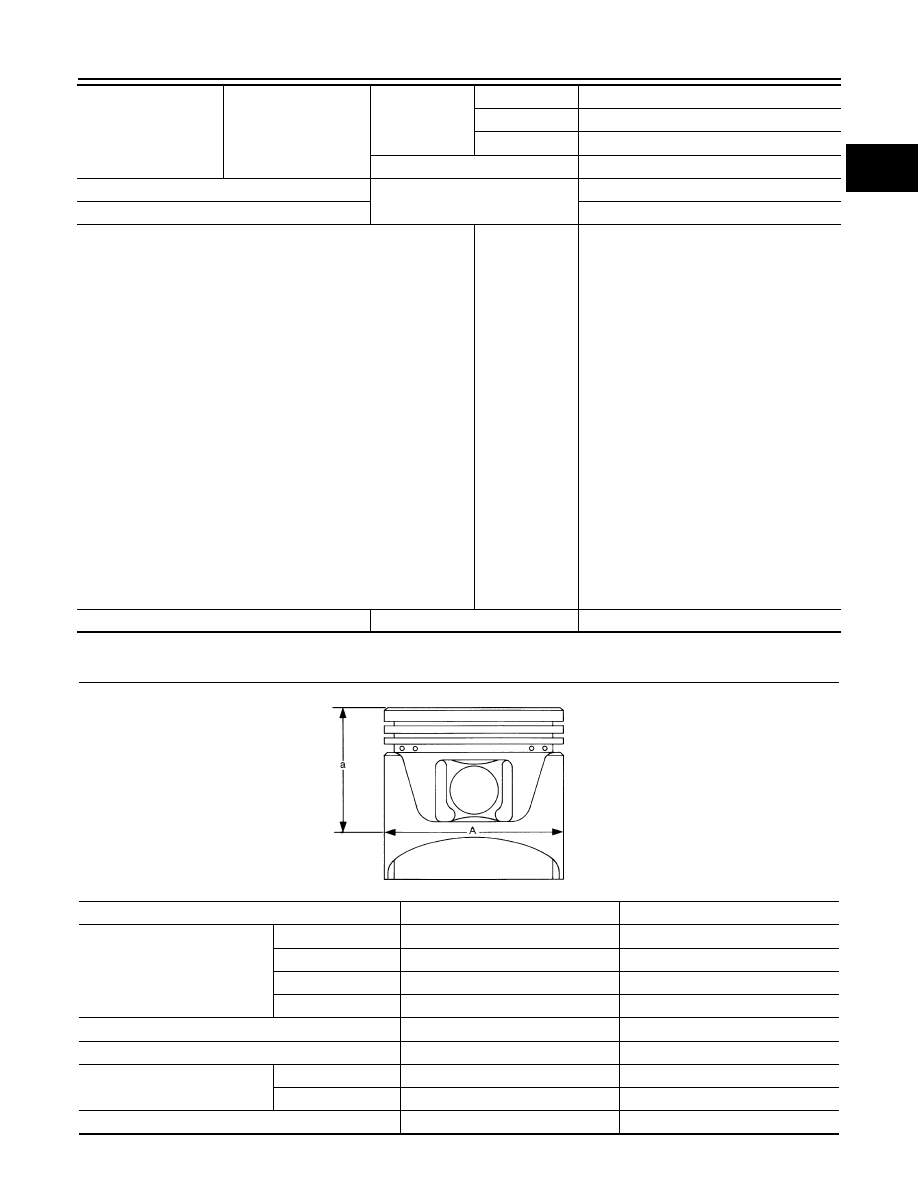

AVAILABLE PISTON

Unit: mm (in)

Cylinder bore

Inner diameter

Standard

Grade No. 1

95.500 - 95.510 (3.7598 - 3.7602)

Grade No. 2

95.510 - 95.520 (3.7602 - 3.7606)

Grade No. 3

95.520 - 95.530 (3.7606 - 3.7610)

Wear limit

0.2 (0.008)

Out-of-round

Limit

0.015 (0.0006)

Taper

0.010 (0.0004)

Main bearing housing inner diameter grade (Without bearing)

Grade No. A
Grade No. B
Grade No. C
Grade No. D
Grade No. E
Grade No. F
Grade No. G
Grade No. H
Grade No. J
Grade No. K
Grade No. L
Grade No. M
Grade No. N
Grade No. P
Grade No. R
Grade No. S
Grade No. T
Grade No. U
Grade No. V
Grade No. W
Grade No. X
Grade No. Y
Grade No. 4
Grade No. 7

69.993 - 69.994 (2.7556 - 2.7557)
69.994 - 69.995 (2.7557 - 2.7557)
69.995 - 69.996 (2.7557 - 2.7557)
69.996 - 69.997 (2.7557 - 2.7558)
69.997 - 69.998 (2.7558 - 2.7558)
69.998 - 69.999 (2.7558 - 2.7559)
69.999 - 70.000 (2.7559 - 2.7559)
70.000 - 70.001 (2.7559 - 2.7559)
70.001 - 70.002 (2.7559 - 2.7560)
70.002 - 70.003 (2.7560 - 2.7560)
70.003 - 70.004 (2.7560 - 2.7561)
70.004 - 70.005 (2.7561 - 2.7561)
70.005 - 70.006 (2.7561 - 2.7561)
70.006 - 70.007 (2.7561 - 2.7562)
70.007 - 70.008 (2.7562 - 2.7562)
70.008 - 70.009 (2.7562 - 2.7563)
70.009 - 70.010 (2.7563 - 2.7563)

70.010 - 70.011 (2.7563 - 2.7563)
70.011 - 70.012 (2.7563 - 2.7564)

70.012 - 70.013 (2.7564 - 2.7564)
70.013 - 70.014 (2.7564 - 2.7565)
70.014 - 70.015 (2.7565 - 2.7565)
70.015 - 70.016 (2.7565 - 2.7565)
70.016 - 70.017 (2.7565 - 2.7566)

Difference in inner diameter between cylinders

Standard

Less than 0.03 (0.0012)

Items

Standard

Oversize (Service) [0.2 (0.008)]

Piston skirt diameter “A”

Grade No. 1

95.480 - 95.490 (3.7590 - 3.7594)

—

Grade No. 2

95.490 - 95.500 (3.7594 - 3.7598)

—

Grade No. 3

95.500 - 95.510 (3.7598 - 3.7602)

—

Service

—

95.680 - 95.710 (3.7669 - 3.7681)

Items

Standard

Limit

“a” dimension

38.8 (1.528)

—

Piston pin hole diameter

Grade No. 0

21.993 - 21.999 (0.8659 - 0.8661)

—

Grade No. 1

21.999 - 22.005 (0.8661 - 0.8663)

—

Piston to cylinder bore clearance

0.010 - 0.030 (0.0004 - 0.0012)

0.08 (0.0031)

SEM882E

EM-146

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

PISTON RING

Unit: mm (in)

PISTON PIN

Unit: mm (in)

CONNECTING ROD

Unit: mm (in)

*: After installing in connecting rod

CRANKSHAFT

Items

Standard

Limit

Side clearance

Top

0.040 - 0.080 (0.0016 - 0.0031)

0.11 (0.0043)

2nd

0.030 - 0.070 (0.0012 - 0.0028)

0.10 (0.0039)

Oil ring

0.055 - 0.155 (0.0022 - 0.0061)

—

End gap

Top

0.23 - 0.33 (0.0091 - 0.0130)

0.42 (0.0165)

2nd

0.33 - 0.48 (0.0130 - 0.0189)

0.57 (0.0224)

Oil (rail ring)

0.17 - 0.47 (0.0067 - 0.0185)

0.63 (0.0248)

Items

Standard

Limit

Piston pin outer diameter

Grade No. 0

21.989 - 21.995 (0.8657 - 0.8659)

—

Grade No. 1

21.995 - 22.001 (0.8659 - 0.8662)

—

Piston to piston pin oil clearance

0.002 - 0.006 (0.0001 - 0.0002)

—

Connecting rod bushing oil clearance

0.005 - 0.017 (0.0002 - 0.0007)

0.030 (0.0012)

Items

Standard

Limit

Center distance

144.15 - 144.25 (5.68 - 5.68)

—

Bend [per 100 (3.94)]

—

0.15 (0.0059)

Torsion [per 100 (3.94)]

—

0.30 (0.0118)

Connecting rod bushing inner diameter*

Grade No. 0

22.000 - 22.006 (0.8661 - 0.8664)

—

Grade No. 1

22.006 - 22.012 (0.8664 - 0.8666)

—

Connecting rod big end diameter (Without
bearing)

Grade No. A

57.000 - 57.001 (2.2441 - 2.2441)

—

Grade No. B

57.001 - 57.002 (2.2441 - 2.2442)

—

Grade No. C

57.002 - 57.003 (2.2442 - 2.2442)

—

Grade No. D

57.003 - 57.004 (2.2442 - 2.2442)

—

Grade No. E

57.004 - 57.005 (2.2442 - 2.2443)

—

Grade No. F

57.005 - 57.006 (2.2443 - 2.2443)

—

Grade No. G

57.006 - 57.007 (2.2443 - 2.2444)

—

Grade No. H

57.007 - 57.008 (2.2444 - 2.2444)

—

Grade No. J

57.008 - 57.009 (2.2444 - 2.2444)

—

Grade No. K

57.009 - 57.010 (2.2444 - 2.2445)

—

Grade No. L

57.010 - 57.011 (2.2445 - 2.2445)

—

Grade No. M

57.011 - 57.012 (2.2445 - 2.2446)

—

Grade No. N

57.012 - 57.013 (2.2446 - 2.2446)

—

Items

Standard

Limit

Side clearance

0.20 - 0.35 (0.0079 - 0.0138)

0.40 (0.0157)
