Infiniti EX35. Manual - part 529





DLN-66

< DISASSEMBLY AND ASSEMBLY >

[TRANSFER: ETX13B]

MAINSHAFT

• Damage and rough rotation of bearing.

SHAFT

• Damage, peeling, dent, uneven wear, bending, etc. of shaft.

GEARS AND CHAIN

• Excessive wear, damage, peeling, etc. of gear and chain.

PDIA0300E

PDIA0294E

SDIA2365E

FRONT DRIVE SHAFT AND DRIVE CHAIN

DLN-67

< DISASSEMBLY AND ASSEMBLY >

[TRANSFER: ETX13B]

C

E

F

G

H

I

J

K

L

M

A

B

DLN

N

O

P

FRONT DRIVE SHAFT AND DRIVE CHAIN

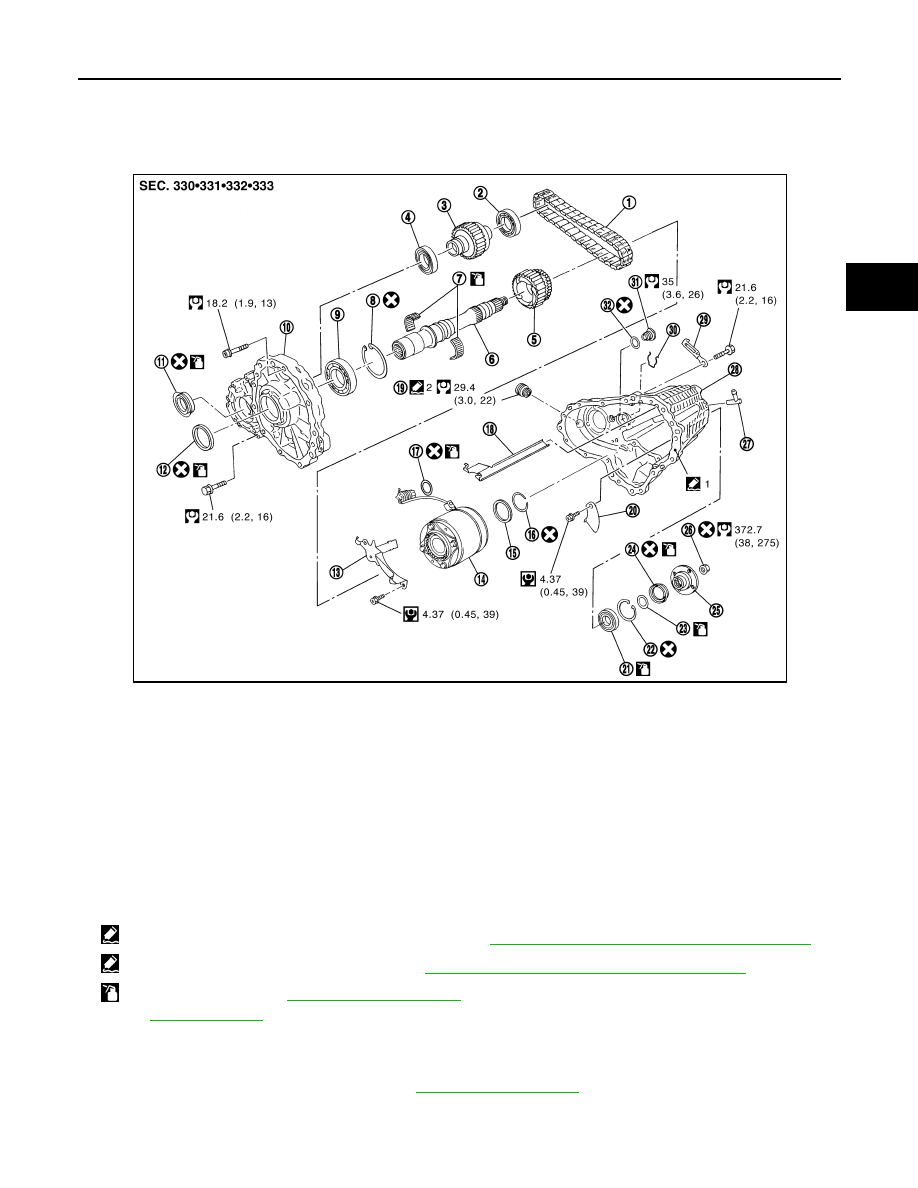

Exploded View

INFOID:0000000003566121

Disassembly

INFOID:0000000003135736

1.

Separate front case and rear case. Refer to

DLN-53, "Disassembly"

.

1.

Drive chain

2.

Front drive shaft rear bearing

3.

Front drive shaft

4.

Front drive shaft front bearing

5.

Sprocket

6.

Mainshaft

7.

Needle bearing

8.

Snap ring

9.

Mainshaft bearing

10. Front case

11.

Front oil seal

12. Mainshaft oil seal

13. Oil cover

14. Electric controlled coupling

15. Spacer

16. Snap ring

17. O-ring

18. Oil gutter

19. Drain plug

20. Baffle plate

21. Rear bearing

22. Snap ring

23. Spacer

24. Rear oil seal

25. Companion flange

26. Self-lock nut

27. Breather tube

28. Rear case

29. Harness bracket

30. Retainer

31. Filler plug

32. Gasket

1: Apply Genuine Anaerobic Liquid Gasket or equivalent. Refer to

GI-15, "Recommended Chemical Products and Sealants"

2: Apply Genuine Silicone RTV or equivalent. Refer to

GI-15, "Recommended Chemical Products and Sealants"

: Apply transfer fluid. Refer to

MA-10, "Fluids and Lubricants"

.

Refer to

GI-4, "Components"

 for symbols not described above.

JPDIE0057GB

DLN-68

< DISASSEMBLY AND ASSEMBLY >

[TRANSFER: ETX13B]

FRONT DRIVE SHAFT AND DRIVE CHAIN

2.

Remove drive chain and front drive shaft while tapping front
drive shaft with plastic hammer.

CAUTION:

Never tap drive chain.

3.

Remove front drive shaft front bearing with the drift (A) and
puller (B).

4.

Remove front drive shaft rear bearing with the drift (A) and puller
(B).

Assembly

INFOID:0000000003135737

1.

Install front drive shaft front bearing with the drift (A) [SST:
ST33200000 (J-26082)].

PDIA0257E

A:

Drift [SST: ST31214000 (J-25269-B)]

B:

Puller (commercial service tool)

JPDIE0084ZZ

A:

Drift [SST: ST31214000 (J-25269-B)]

B:

Puller (commercial service tool)

JPDIE0085ZZ

JPDIE0086ZZ

FRONT DRIVE SHAFT AND DRIVE CHAIN

DLN-69

< DISASSEMBLY AND ASSEMBLY >

[TRANSFER: ETX13B]

C

E

F

G

H

I

J

K

L

M

A

B

DLN

N

O

P

2.

Install front drive shaft rear bearing with the drift (A) [SST:
KV38104010 (

)].

3.

Install drive chain to front drive shaft.

CAUTION:

Identification mark (A) of drive chain should be in the side
of front bearing (1) of front drive shaft.

4.

Install drive chain to mainshaft, and then install by tapping front
drive shaft with plastic hammer. Press-fit rear bearing of front
drive shaft to rear case.

CAUTION:

Never tap drive chain.

5.

Install front case to rear case. Refer to

DLN-58, "Assembly"

.

Inspection

INFOID:0000000003135738

Check items below. If necessary, replace them with new ones.

CASES

• Contact surfaces of bearing for wear, damage, etc.
• Damage and cracks of case.

BEARING

JPDIE0078ZZ

JPDIE0075ZZ

PDIA0257E

PDIA0293E
