DEF-20

< COMPONENT DIAGNOSIS >

PASSENGER SIDE DOOR MIRROR DEFOGGER

Is the inspection result normal?

YES

>> GO TO 5.

NO

>> Replace fuse block (J/B).

4.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between door mirror (passenger side) harness connector and ground.

Is the inspection result normal?

YES

>> Replace door mirror glass (passenger side). Refer to

MIR-53, "GLASS MIRROR : Disassembly

and Assembly"

.

NO

>> Repair or replace harness between door mirror (passenger side) and ground.

5.

CHECK INTERMITTENT INCIDENT

Check intermittent incident.
Refer to

GI-38, "Intermittent Incident"

>> INSPECTION END

(+)

(–)

Condition

Voltage (V)

(Approx.)

Fuse block (J/B)

Connector

Terminal

M3

9C

Ground

 Rear window defogger switch: ON

Battery voltage

 Rear window defogger switch: OFF

0

Door mirror (passenger side)

Ground

Continuity

Connector

Terminal

D33

19

Existed

REAR WINDOW DEFOGGER SYSTEM

DEF-21

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

M

A

B

DEF

N

O

P

REAR WINDOW DEFOGGER SYSTEM

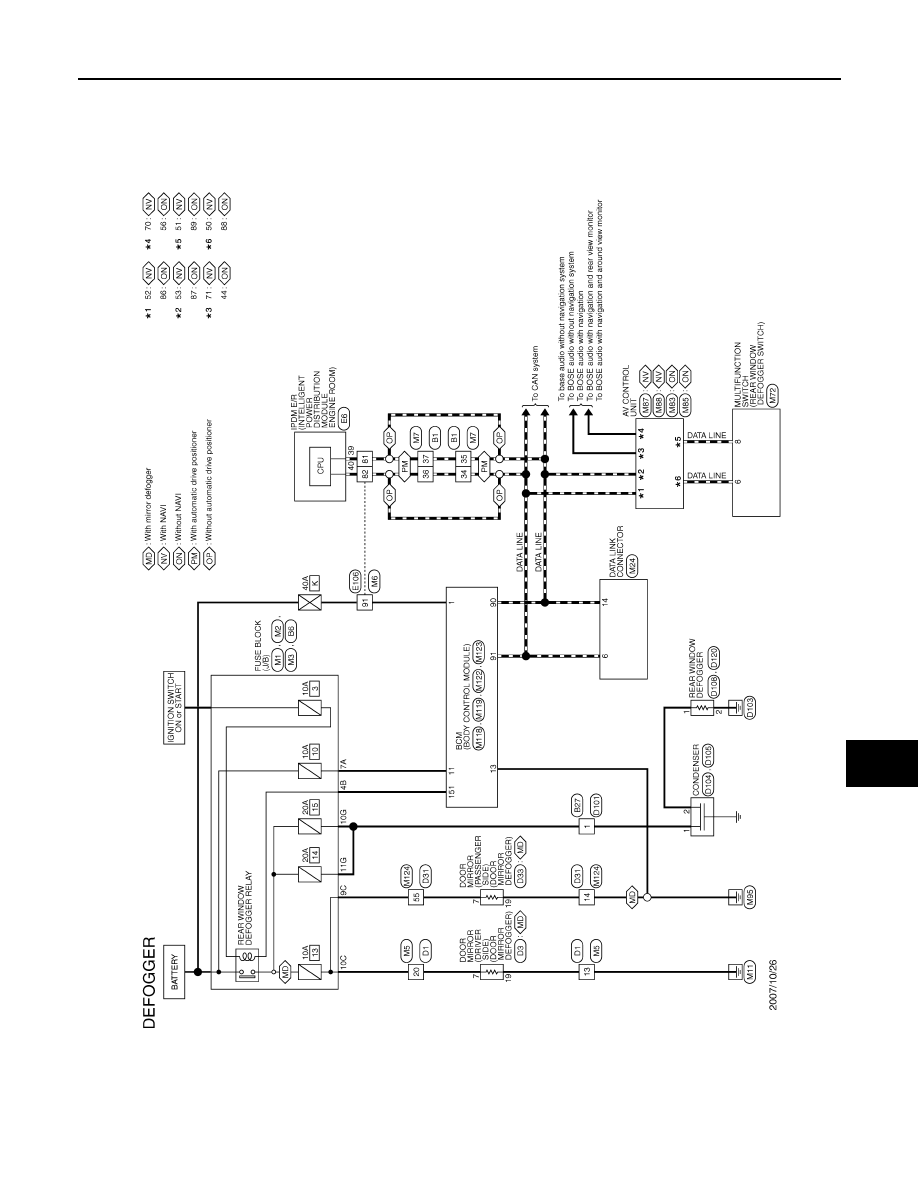

Wiring Diagram - DEFOGGER SYSTEM -

INFOID:0000000003784716

JCLWM1300GB

DEF-22

< COMPONENT DIAGNOSIS >

REAR WINDOW DEFOGGER SYSTEM

JCLWM1301GB

REAR WINDOW DEFOGGER SYSTEM

DEF-23

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

M

A

B

DEF

N

O

P

JCLWM1302GB
