Infiniti EX35. Manual - part 124





AV

AV CONTROL UNIT

AV-277

< ECU DIAGNOSIS >

[BOSE AUDIO WITHOUT NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

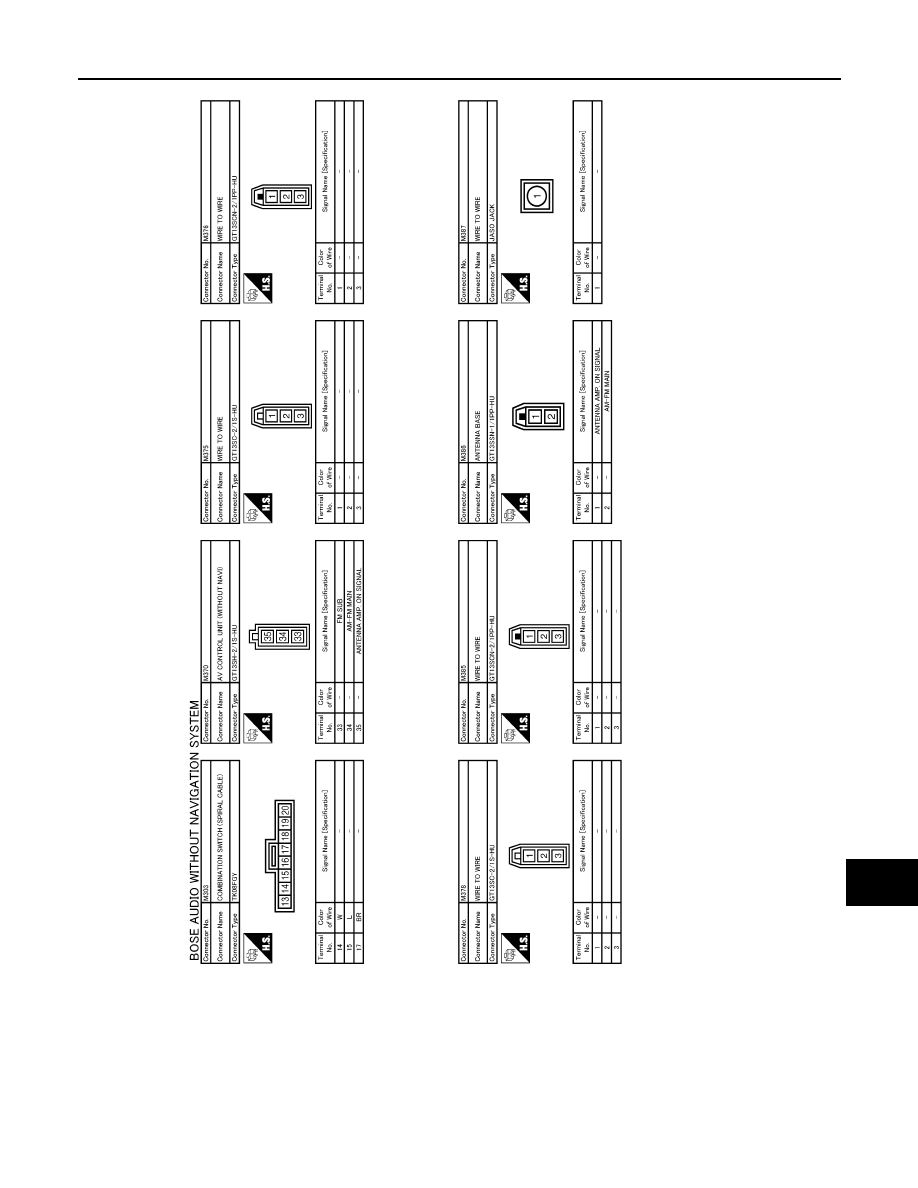

JCNWM0759GB

AV-278

< ECU DIAGNOSIS >

[BOSE AUDIO WITHOUT NAVIGATION]

AV CONTROL UNIT

DTC Index

INFOID:0000000003508731

SELF-DIAGNOSIS RESULTS DISPLAY ITEM

JCNWM0760GB

AV

AV CONTROL UNIT

AV-279

< ECU DIAGNOSIS >

[BOSE AUDIO WITHOUT NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

DTC

Display item

Refer to

U1000

CAN COMM CIRCUIT [U1000]

AV-207, "Diagnosis Procedure"

U1010

CONTROL UNIT (CAN) [U1010]

AV-208, "Diagnosis Procedure"

U1310

CONTROL UNIT (AV) [U1310]

AV-209, "DTC Logic"

U1200

Control Unit FLASH-ROM [U1200]

AV-210, "DTC Logic"

U1216

CAN CONT [U1216]

AV-211, "DTC Logic"

U1243

FRONT DISP CONN [U1243]

AV-212, "Diagnosis Procedure"

U1250

CAMERA CONT. CONN [U1250]

AV-214, "Diagnosis Procedure"

U1255

SAT CONN [U1255]

AV-215, "Diagnosis Procedure"

U1300
U1240

• AV COMM CIRCUIT [U1300]
• SWITCH CONN [U1240]

AV-217, "Description"

U1300
U1252

• AV COMM CIRCUIT [U1300]
• REAR CAMERA LAN CONN [U1252]

AV-217, "Description"

U1300
U1254

• AV COMM CIRCUIT [U1300]
• IPOD CONN [U1254]

AV-217, "Description"

U1300
U1256

• AV COMM CIRCUIT [U1300]
• HAND FREE CONN [U1256]

AV-217, "Description"

U1300
U1252
U1256

• AV COMM CIRCUIT [U1300]
• REAR CAMERA LAN CONN [U1252]
• HAND FREE CONN [U1256]

AV-217, "Description"

U1300
U1240
U1254
U1256

• AV COMM CIRCUIT [U1300]
• SWITCH CONN [U1240]
• IPOD CONN [U1254]
• HAND FREE CONN [U1256]

AV-217, "Description"

U1300
U1240
U1252
U1254
U1256

• AV COMM CIRCUIT [U1300]
• SWITCH CONN [U1240]
• REAR CAMERA LAN CONN [U1252]
• IPOD CONN [U1254]
• HAND FREE CONN [U1256]

AV-217, "Description"

AV-280

< ECU DIAGNOSIS >

[BOSE AUDIO WITHOUT NAVIGATION]

DISPLAY UNIT

DISPLAY UNIT

Reference Value

INFOID:0000000003528892

TERMINAL LAYOUT

PHYSICAL VALUES

JPNIA0006ZZ

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

Signal name

Input/

Output

1

(B)

Ground

Ground

Ignition

switch

ON

0  V

2

(Y)

Ground

Inverter VCC

Input

Ignition

switch

ACC

9.0 V

3

(O)

Ground

Signal VCC

Input

Ignition

switch

ACC

9.0 V

4

(V)

Ground

Composite image ground

Ignition

switch

ON

0  V

5

(Y)

Shield

6

(L)

Ground

RGB signal (G: green)

Input

Ignition

switch

ON

Start confirmation/adjust-
ment mode, and then dis-
play color bar by selecting
“Color Spectrum Bar” on
DISPLAY DIAGNOSIS
screen.

7

Shield

8

(R)

Ground

Horizontal synchronizing
(HP) signal

Output

Ignition

switch

ON

SKIB2236J

SKIB3601E
