Infiniti EX35. Manual - part 1204





PWC-80

< ECU DIAGNOSIS >

POWER WINDOW MAIN SWITCH

10

(SB)

Ground

Retained power signal

Input

Ignition switch ON

Battery voltage

Within 45 seconds after igni-
tion switch is turned to OFF

Battery voltage

When driver side or passen-
ger side door is opened dur-
ing retained power operation

0

11

(G)

Ground

Front power window motor
(driver side) DOWN signal

Output

When front LH switch in
power window main switch
is DOWN at operated

 Battery voltage

13

(P)

Ground

Encoder pulse signal 1

Input

When front power window
motor (driver side) operates.

14

(V)

Ground

Power window serial link

Input/

Output

Ignition switch ON or power
window timer operating

15

(B)

Ground

Encoder power supply

Output

Ignition switch ON

Battery voltage

17

(B)

Ground

Ground

0

19

(Y)

Ground

Battery power supply

Input

Ignition switch OFF

Battery voltage

Terminal No.

(Wire color)

Description

Condition

Voltage [V]

(Approx.)

+

-

Signal name

Input/

Output

JMKIA0070GB

JPMIA0013GB

POWER WINDOW MAIN SWITCH

PWC-81

< ECU DIAGNOSIS >

C

D

E

F

G

H

I

J

L

M

A

B

PWC

N

O

P

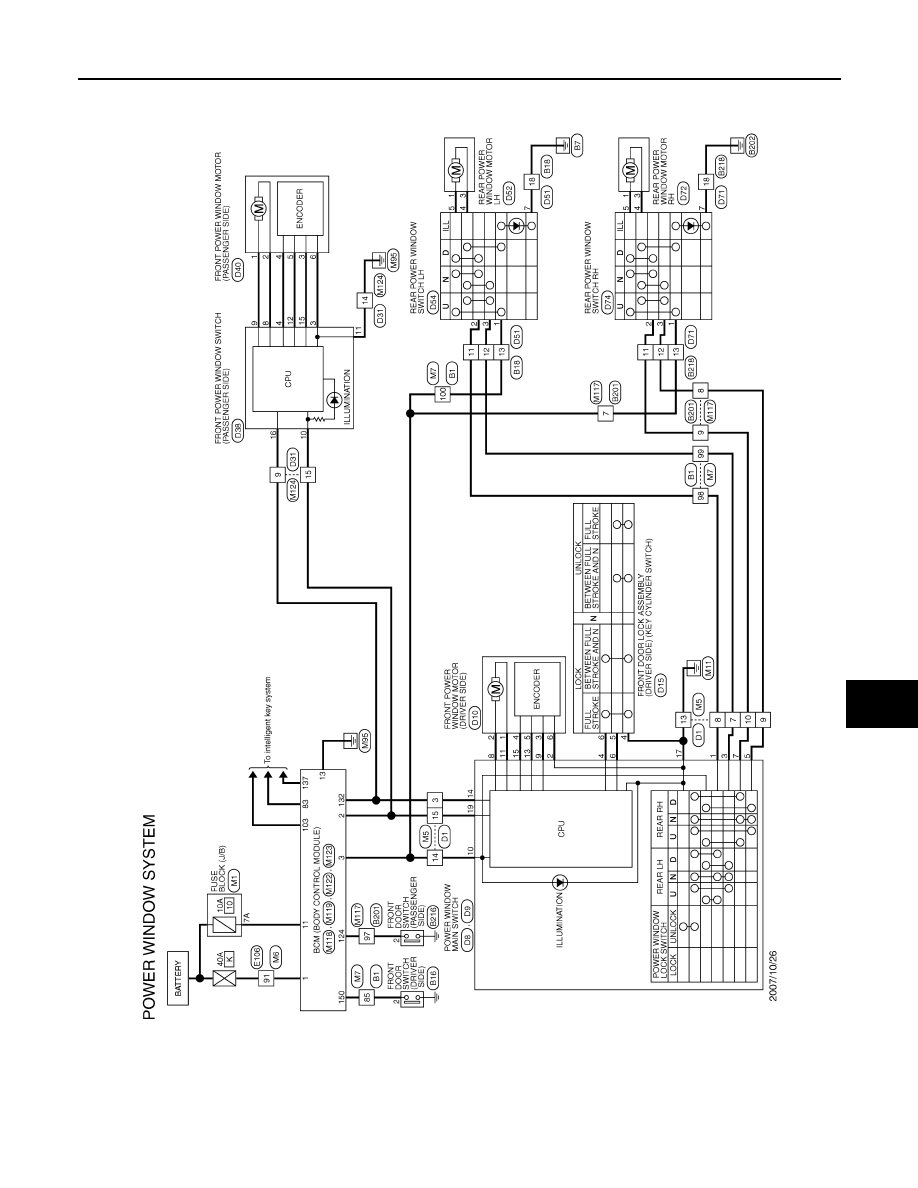

Wiring Diagram - POWER WINDOW SYSTEM  -

INFOID:0000000003573511

JCKWM1093GB

PWC-82

< ECU DIAGNOSIS >

POWER WINDOW MAIN SWITCH

JCKWM1094GB

POWER WINDOW MAIN SWITCH

PWC-83

< ECU DIAGNOSIS >

C

D

E

F

G

H

I

J

L

M

A

B

PWC

N

O

P

JCKWM1095GB
