OUTSIDE MIRROR

MIR-75

< ON-VEHICLE REPAIR >

[WITHOUT ADP]

C

D

E

F

G

H

I

J

K

M

A

B

MIR

N

O

P

Insert screwdriver into recesses, and push up while rotating (twisting) to make work easier.

4.

Remove two terminals of mirror heater attachment.

5.

Lightly lift up lower side of glass mirror, and detach both pawls of upper side as if pulling it out. Disassem-
ble glass mirror from actuator.
NOTE:
Be certain not to allow grease on sealing agent in center of mirror or back side of glass mirror.

ASSEMBLY

Assemble in the reverse order of disassemble.

CAUTION:

After installation, visually check that pawls are securely engaged.

DOOR MIRROR COVER

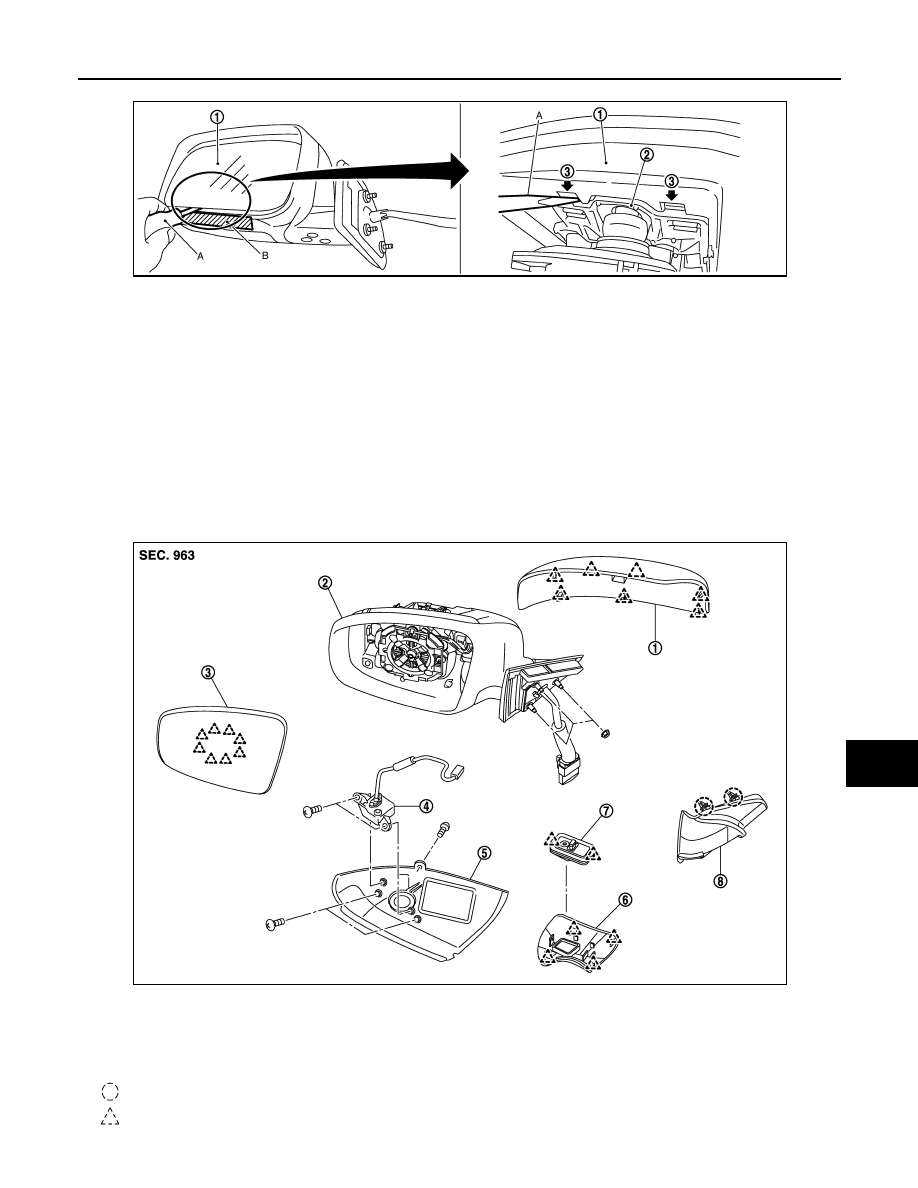

DOOR MIRROR COVER : Exploded View

INFOID:0000000003777994

JMLIA0056ZZ

1.

Door mirror cover

2.

Mirror assembly

3.

Glass mirror

4.

Side camera assembly (with side
camera model)

5.

Side  camera finisher assembly (with
side camera model)

6.

Base cover

7.

Puddle lamp

8.

Corner cover

: Clip

: Pawl

JMKIA2089ZZ

MIR-76

< ON-VEHICLE REPAIR >

[WITHOUT ADP]

OUTSIDE MIRROR

DOOR MIRROR COVER : Disassembly and Assembly

INFOID:0000000003777995

CAUTION:

Do not damage the mirror bodies.

DISASSEMBLY

1.

Remove the glass mirror. Refer to

MIR-74, "GLASS MIRROR : Disassembly and Assembly"

.

2.

Remove the pawls, and disassemble the door mirror cover from the mirror assembly.

ASSEMBLY

Assemble in the reverse order of disassemble.

CAUTION:

After installation, visually check that pawls are securely engaged.

DOOR MIRROR REMOTE CONTROL SWITCH

MIR-77

< ON-VEHICLE REPAIR >

[WITHOUT ADP]

C

D

E

F

G

H

I

J

K

M

A

B

MIR

N

O

P

DOOR MIRROR REMOTE CONTROL SWITCH

Exploded View

INFOID:0000000003136578

Refer to

INT-17, "Exploded View"

Removal and Installation

INFOID:0000000003136579

REMOVAL

1.

Remove the power window main switch finisher (2). Refer to

INT-11, "DRIVER SIDE : Exploded View"

.

2.

Remove door mirror remote control switch (1) from power win-
dow main switch finisher (2) using screwdriver (A).

INSTALLATION

Install in the reverse order of removal.

: Pawl

JMLIA0130ZZ

MWI

MWI-1

DRIVER INFORMATION & MULTIMEDIA

C

D

E

F

G

H

I

J

K

L

M

B

SECTION

MWI

A

O

P

CONTENTS

METER, WARNING LAMP & INDICATOR

BASIC INSPECTION  ....................................

4

DIAGNOSIS AND REPAIR WORKFLOW  ..........

4

Work flow  ..................................................................

4

FUNCTION DIAGNOSIS ...............................

6

METER SYSTEM .................................................

6

METER SYSTEM  .........................................................

6

METER SYSTEM : System Diagram ........................

6

METER SYSTEM : System Description  ....................

6

METER SYSTEM : Component Parts Location  ......

10

METER SYSTEM : Component Description  ...........

11

SPEEDOMETER ........................................................

11

SPEEDOMETER : System Diagram  .......................

12

SPEEDOMETER : System Description ...................

12

SPEEDOMETER : Component Parts Location  .......

13

SPEEDOMETER : Component Description  ............

14

TACHOMETER ..........................................................

14

TACHOMETER : System Diagram  .........................

14

TACHOMETER : System Description  .....................

14

TACHOMETER : Component Parts Location  .........

15

TACHOMETER : Component Description  ..............

16

ENGINE COOLANT TEMPERATURE GAUGE  ........

16

ENGINE COOLANT TEMPERATURE GAUGE :
System Diagram ......................................................

16

ENGINE COOLANT TEMPERATURE GAUGE :
System Description  .................................................

16

ENGINE COOLANT TEMPERATURE GAUGE :
Component Parts Location ......................................

17

ENGINE COOLANT TEMPERATURE GAUGE :
Component Description ...........................................

18

FUEL GAUGE ............................................................

18

FUEL GAUGE : System Diagram  ...........................

18

FUEL GAUGE : System Description  .......................

18

FUEL GAUGE : Component Parts Location  ...........

19

FUEL GAUGE : Component Description  ................

20

ODO/TRIP METER .....................................................

20

ODO/TRIP METER : System Diagram  ....................

20

ODO/TRIP METER : System Description ................

20

ODO/TRIP METER : Component Parts Location ....

21

ODO/TRIP METER : Component Description  .........

22

SHIFT POSITION INDICATOR  ..................................

22

SHIFT POSITION INDICATOR : System Diagram ....

22

SHIFT POSITION INDICATOR : System Descrip-
tion ...........................................................................

22

SHIFT POSITION INDICATOR : Component
Parts Location ..........................................................

23

SHIFT POSITION INDICATOR : Component De-
scription ...................................................................

24

WARNING LAMPS/INDICATOR LAMPS  ..................

24

WARNING LAMPS/INDICATOR LAMPS : System
Diagram ...................................................................

24

WARNING LAMPS/INDICATOR LAMPS : System
Description ...............................................................

24

WARNING LAMPS/INDICATOR LAMPS : Com-
ponent Parts Location ..............................................

25

WARNING LAMPS/INDICATOR LAMPS : Com-
ponent Description ...................................................

26

METER ILLUMINATION CONTROL  .........................

26

METER ILLUMINATION CONTROL : System Di-
agram ......................................................................

26

METER ILLUMINATION CONTROL : System De-
scription ...................................................................

26

METER ILLUMINATION CONTROL : Component
Parts Location ..........................................................

28

METER ILLUMINATION CONTROL : Component
Description ...............................................................

29

INFORMATION DISPLAY ..........................................

29

INFORMATION DISPLAY : System Diagram ..........

29

INFORMATION DISPLAY : System Description  .....

29

INFORMATION DISPLAY : Component Parts Lo-
cation .......................................................................

32

INFORMATION DISPLAY : Component Descrip-
tion ...........................................................................

33
