Hyundai i40 2016 года. Руководство - часть 208

7 119

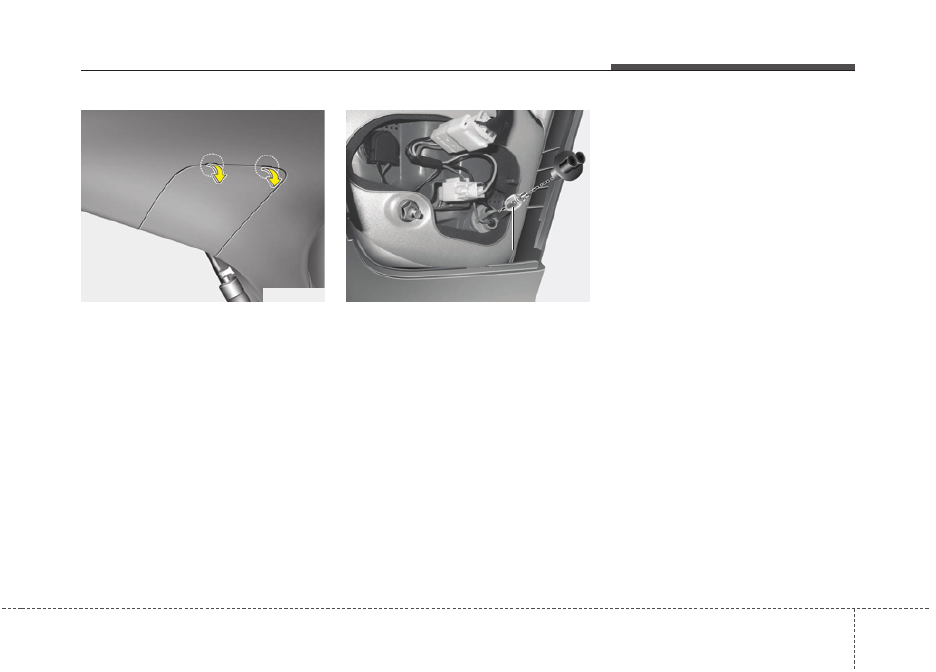

Техническое обслуживание

Внутренняя лампа

1. Остановите двигатель.
2. Откройте багажник.
3. Извлеките сервисную крышку при

помощи отвертки с плоским
наконечником.

Фонари заднего хода
4. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

5. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов на
лампе с прорезями патрона.
Вытащите лампу из патрона.

6. Установите новую лампу, для чего

вдавите ее в патрон и поверните до
фиксации.

7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

8. Установите сервисную крышку,

вставив ее в сервисное отверстие.

OVF071041L

Ф

Ф

о

о

н

н

а

а

р

р

и

и





з

з

а

а

д

д

н

н

е

е

г

г

о

о





х

х

о

о

д

д

а

а

OVF071040

Техническое обслуживание

120

7

Задние противотуманные фары
4. Извлеките патрон из корпуса,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями корпуса.

5. Установите патрон в корпус. Для

этого необходимо совместить
выступы на патроне с прорезями
корпуса. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

Габаритный огонь
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

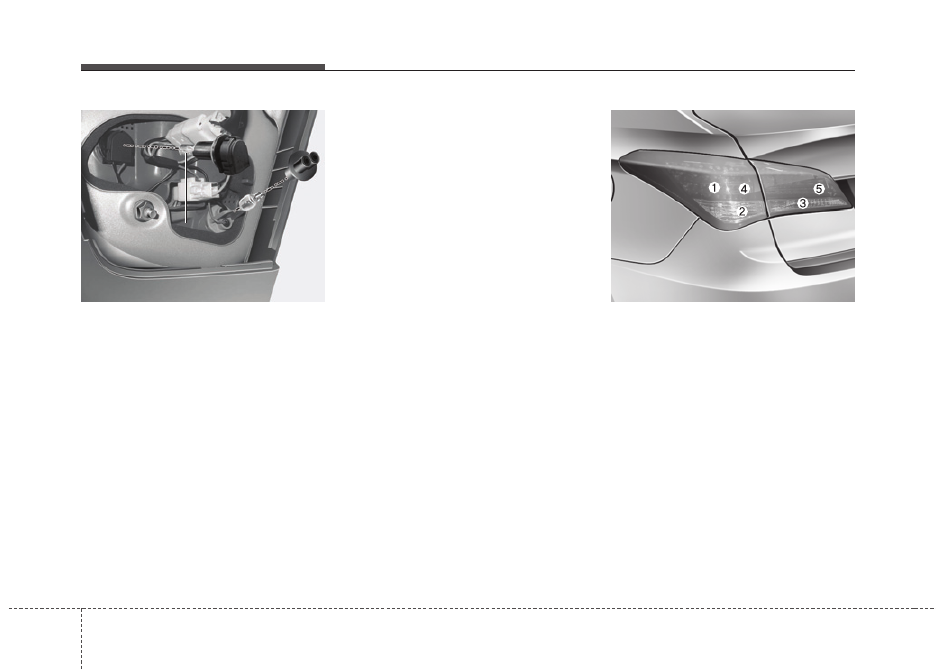

Замена лампы заднего
комбинированного фонаря
(Седан)

(1) Стоп-сигнал
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Габаритный огонь
(5)

Задняя противотуманная фара
(при наличии)

OVF071041

З

З

а

а

д

д

н

н

и

и

е

е





п

п

р

р

о

о

т

т

и

и

в

в

о

о

т

т

у

у

м

м

а

а

н

н

н

н

ы

ы

е

е

ф

ф

а

а

р

р

ы

ы

OVF071060

7 121

Техническое обслуживание

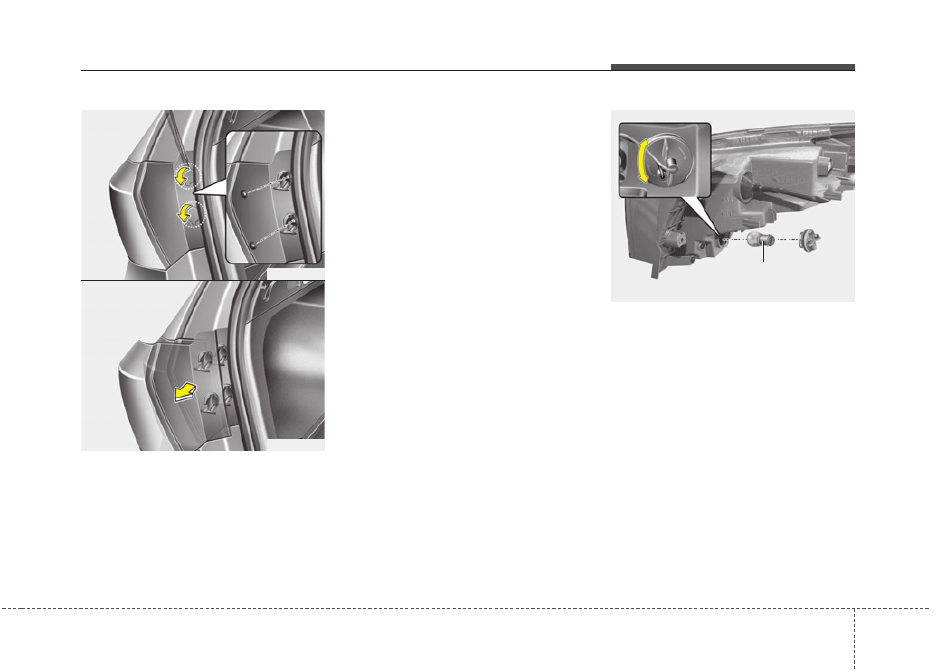

Внешняя лампа

1. Остановите двигатель.
2. Откройте багажник.
3. Снимите крышку.

4. Выверните винты крепления узла

лампы крестовой отверткой.

5. Извлеките блок-фару заднего

комбинированного фонаря из
корпуса автомобиля.

Лампа заднего указателя поворота
6. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

7. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов на
лампе с прорезями патрона.
Вытащите лампу из патрона.

8. Установите новую лампу, для чего

вдавите ее в патрон и поверните до
фиксации.

OVF071037

OVF071038

OVF071039

С

С

и

и

г

г

н

н

а

а

л

л





п

п

о

о

в

в

о

о

р

р

о

о

т

т

а

а

Техническое обслуживание

122

7

9. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

10. Установите блок-фару в корпус

автомобиля.

Стоп-сигнал и задний фонарь
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

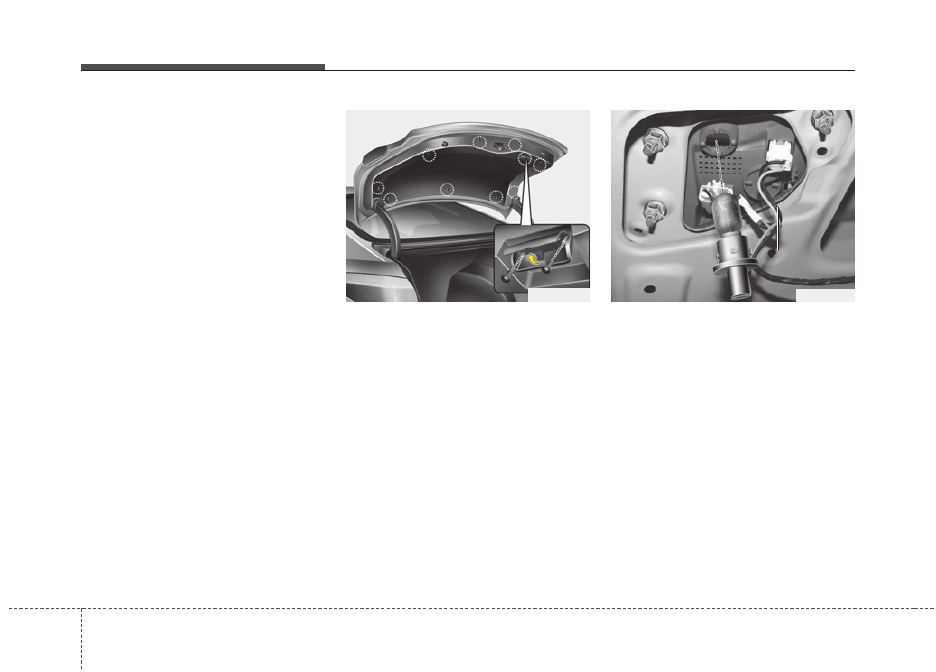

Внутренняя лампа

1. Остановите двигатель.
2. Откройте багажник.
3.

Освободите винт крепления
покрытия панели крышки багажника
и снимите панель.

Фонари заднего хода
4. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

5. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов на
лампе с прорезями патрона.
Вытащите лампу из патрона.

6. Установите новую лампу, для чего

вдавите ее в патрон и поверните до
фиксации.

OVF071063

Ф

Ф

о

о

н

н

а

а

р

р

и

и





з

з

а

а

д

д

н

н

е

е

г

г

о

о





х

х

о

о

д

д

а

а

OVF071062
