7 115

Техническое обслуживание

OMD051055L

Фара ближнего света (сторона переднего пассажира)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

Вертикальная линия центра лампы левой фары

Граничная линия

W1 (Пучок ближнего света)

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

МАССА

H1 (Пучок

бл

и

ж

н

е

го

св

е

та)

Техническое обслуживание

116

7

OMD051056L

Передние противотуманные фары

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

Вертикальная линия центра лампы левой фары

Горизонтальная линия центра лампы фары

Граничная линия

Ось автомобиля

МАССА

Верхний предел

H3

(Про

тив

о

т

у

манная фара)

W3 (Противотуманная фара)

Вертикальная линия центра лампы правой
противотуманной фары

< Экран 10 м >

180

7 117

Техническое обслуживание

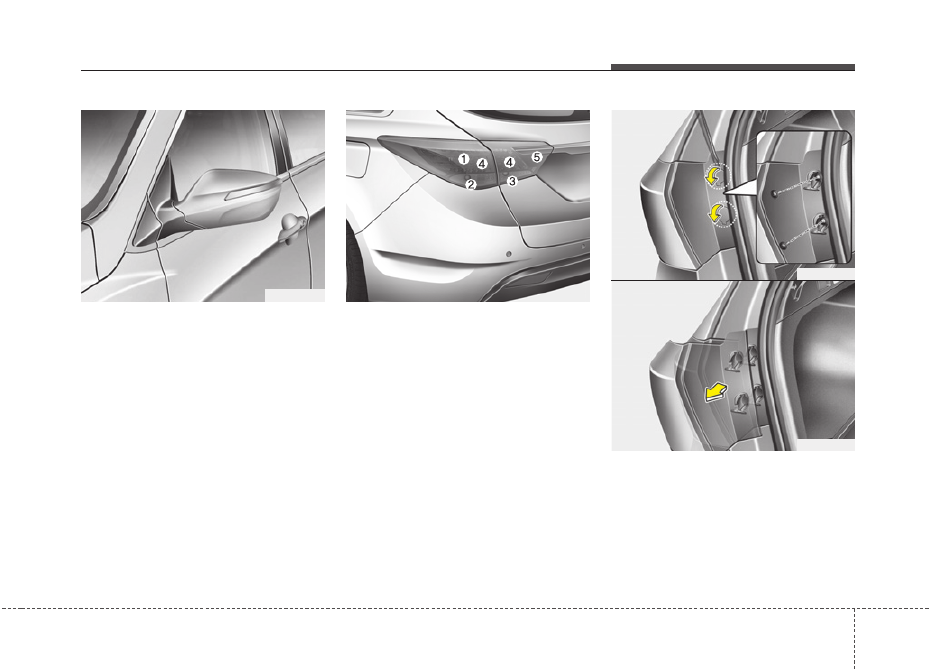

Замена лампы бокового
повторителя указателя
поворота

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

Замена лампы заднего
комбинированного фонаря
(Универсал)

(1) Стоп-сигнал
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Габаритный огонь
(5)

Задняя противотуманная фара
(при наличии)

Внешняя лампа

Лампа заднего указателя поворота
1. Остановите двигатель.
2. Откройте багажник.
3. Снимите крышку.

OVF071037

OVF071038

OVF071035

OVF071036

Техническое обслуживание

118

7

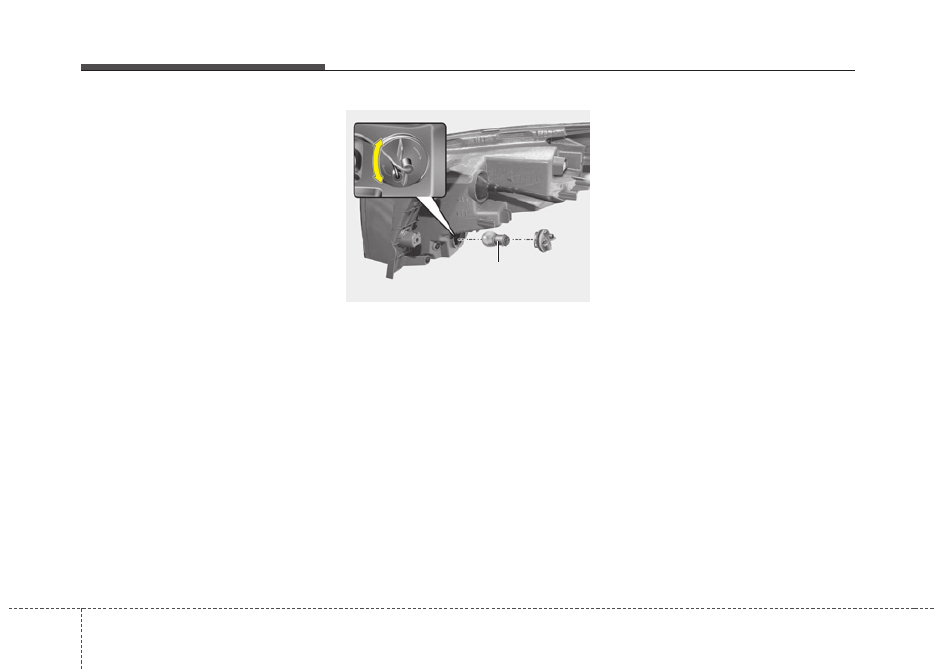

4. Выверните винты крепления узла

лампы крестовой отверткой.

5. Извлеките блок-фару заднего

комбинированного фонаря из
корпуса автомобиля.

6. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

7. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов на
лампе с прорезями патрона.
Вытащите лампу из патрона.

8. Установите новую лампу, для чего

вдавите ее в патрон и поверните до
фиксации.

9. Установите патрон в блок-фару. Для

этого необходимо совместить выступы
на патроне с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его против часовой стрелки.

10. Установите блок-фару в корпус

автомобиля.

Стоп-сигнал и задний фонарь

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

OVF071039

С

С

и

и

г

г

н

н

а

а

л

л





п

п

о

о

в

в

о

о

р

р

о

о

т

т

а

а
