Средства обеспечения безопасности автомобиля

Контрольная лампа и индикатор
подушки безопасности

Контрольная лампа подушки
безопасности

Контрольная лампа подушек
безопасности на приборной панели
предназначена для предупреждения
водителя о возможной неисправности
системы пассивной безопасности
(SRS).

ОСТОРОЖНО

• ЗАПРЕЩАЕТСЯ устанавливать

детское удерживающее
устройство, обращенное назад,
на сиденье, перед которым
находится АКТИВНАЯ ПОДУШКА
БЕЗОПАСНОСТИ. Это может
привести к СЕРЬЕЗНОЙ ТРАВМЕ
или СМЕРТИ РЕБЕНКА.

• Не устанавливайте детское

удерживающее устройство на
сиденье переднего пассажира.
Раскрывающаяся фронтальная
подушка безопасности может
ударить по нему и привести к
серьезному травмированию
или смерти ребенка.

(Продолжение)

(Продолжение)
• Для перевозки детей на

боковых задних сиденьях
автомобилей, оснащенных
боковыми подушками
безопасности и/или шторками
безопасности необходимо
устанавливать ДУУ как можно
дальше от дверей и проверять
надежность крепления.
Раскрытие боковой подушки
безопасности и/или шторки
безопасности может привести к
серьезному травмированию
или смерти ребенка,
независимо от его возраста.

W7-147

Средства обеспечения безопасности автомобиля

56

3

При включении зажигания контрольная
лампа должна гореть приблизительно
6 секунд, а затем погаснуть.
В следующих случаях требуется
проверка системы.
• При включении зажигания не

загорается лампа (должна гореть
короткое время).

• Лампа не гаснет приблизительно

через 6 секунд.

• Лампа загорается во время

движения автомобиля.

• Когда замок безопасности находится

в положении ВКЛ (ON), мигает
индикатор.

Индикатор активации
фронтальной подушки
безопасности
пассажирского сиденья
(при наличии)

После включения зажигания
индикатор активации фронтальной
подушки безопасности пассажира на
переднем сиденье загорается
приблизительно на 4 секунды.
Он также загорается при замыкании
выключателя этой подушки и горит в
течение 60 секунд.

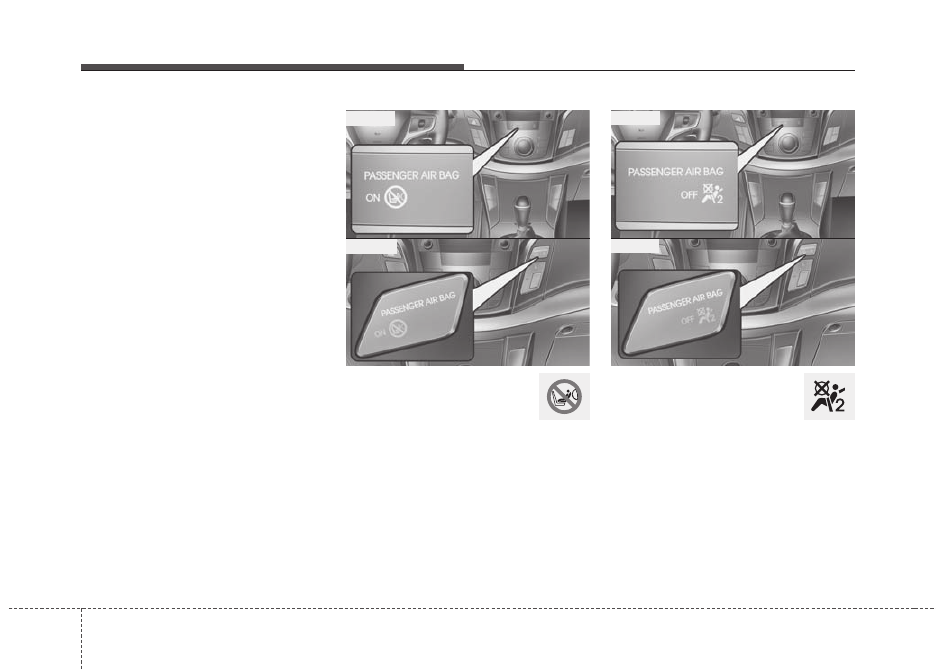

Индикатор деактивации
фронтальной подушки
безопасности пассажира
на переднем сиденье
(при наличии)

Он загорается приблизительно на 4
секунды после включения зажигания.
Индикатор деактивации фронтальной
подушки безопасности пассажира на
переднем сиденье также загорается
при размыкании выключателя этой
подушки и гаснет при его замыкании.

OVF031039

■

Tип А

■

Tип В

OVF031038

OVF031041

■

Tип А

■

Tип В

OVF031040

3 57

Средства обеспечения безопасности автомобиля

Компоненты и функции
системы SRS

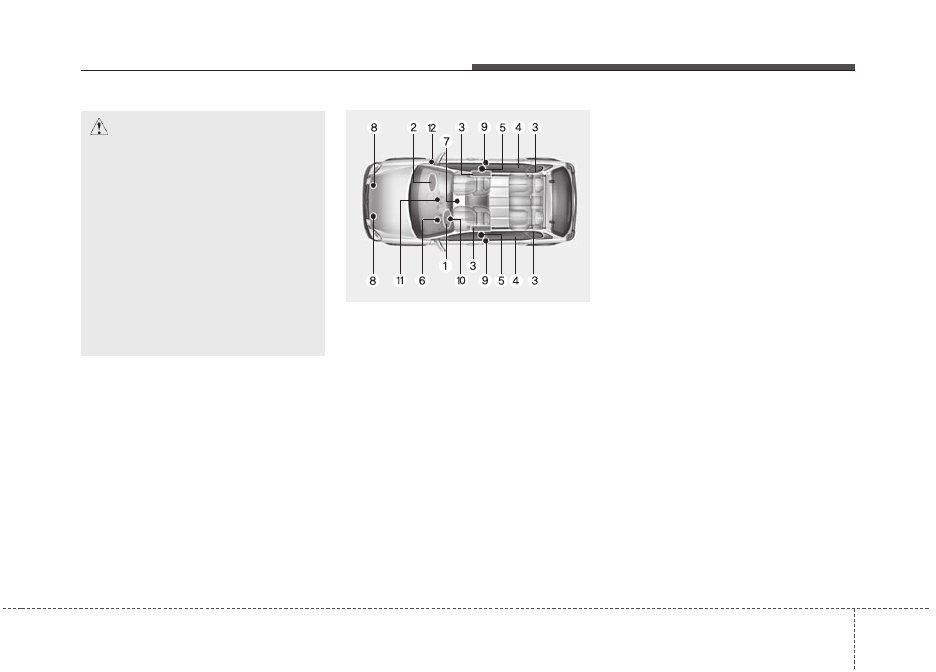

Система SRS состоит из следующих
компонентов:
1. Модуль фронтальной подушки

безопасности водителя

2. Модуль фронтальной подушки

безопасности пассажира*

3. Модули боковых подушек

безопасности*

4. Модули шторок безопасности*
5. Узлы преднатяжителей

втягивающих устройств

6. Контрольная лампа подушки

безопасности

7. Блок управления системой SRS

(SRSCM)

8. Датчики фронтального удара*
9. Датчики бокового удара*
10.

Модуль коленной подушки
безопасности водителя*

11. Индикатор фронтальной подушки

безопасности пассажира*

12. Выключатель

фронтальной

подушки безопасности пассажира*

*: при наличии

Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.
После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть.

OVF031042

ВНИМАНИЕ

В случае неисправности
выключателя фронтальной
подушки безопасности
индикатор ее деактивации
гореть не будет (индикатор
активации загорается и
приблизительно через 60 секунд
гаснет), а сама подушка будет
раскрываться при лобовом
столкновении даже в положении
разомкнутого выключателя.
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки системы.

Средства обеспечения безопасности автомобиля

58

3

Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.

При раскрытии разрывные швы в
крышках подушек безопасности
расходятся под давлением раскрытия
подушек. Затем крышки открываются,
что позволяет подушкам безопасности
полностью раскрыться.

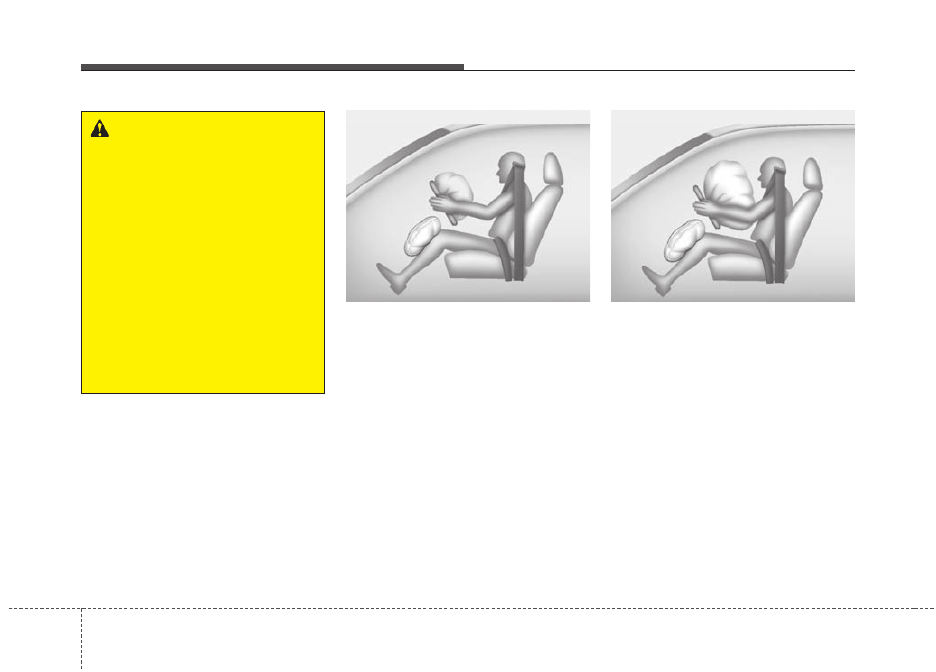

OHM039103N

Фронтальная подушка безопасности водителя (2)

OHM039102N

Фронтальная подушка безопасности водителя (1)

ОСТОРОЖНО

Возникновение одного из
следующих условий указывает
на неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При включении зажигания не

загорается лампа (должна
гореть короткое время).

• Лампа не гаснет

приблизительно через 6
секунд.

• Лампа загорается во время

движения автомобиля.

• Лампа мигает при включенном

зажигании.
