7 101

Техническое обслуживание

OMD051055L

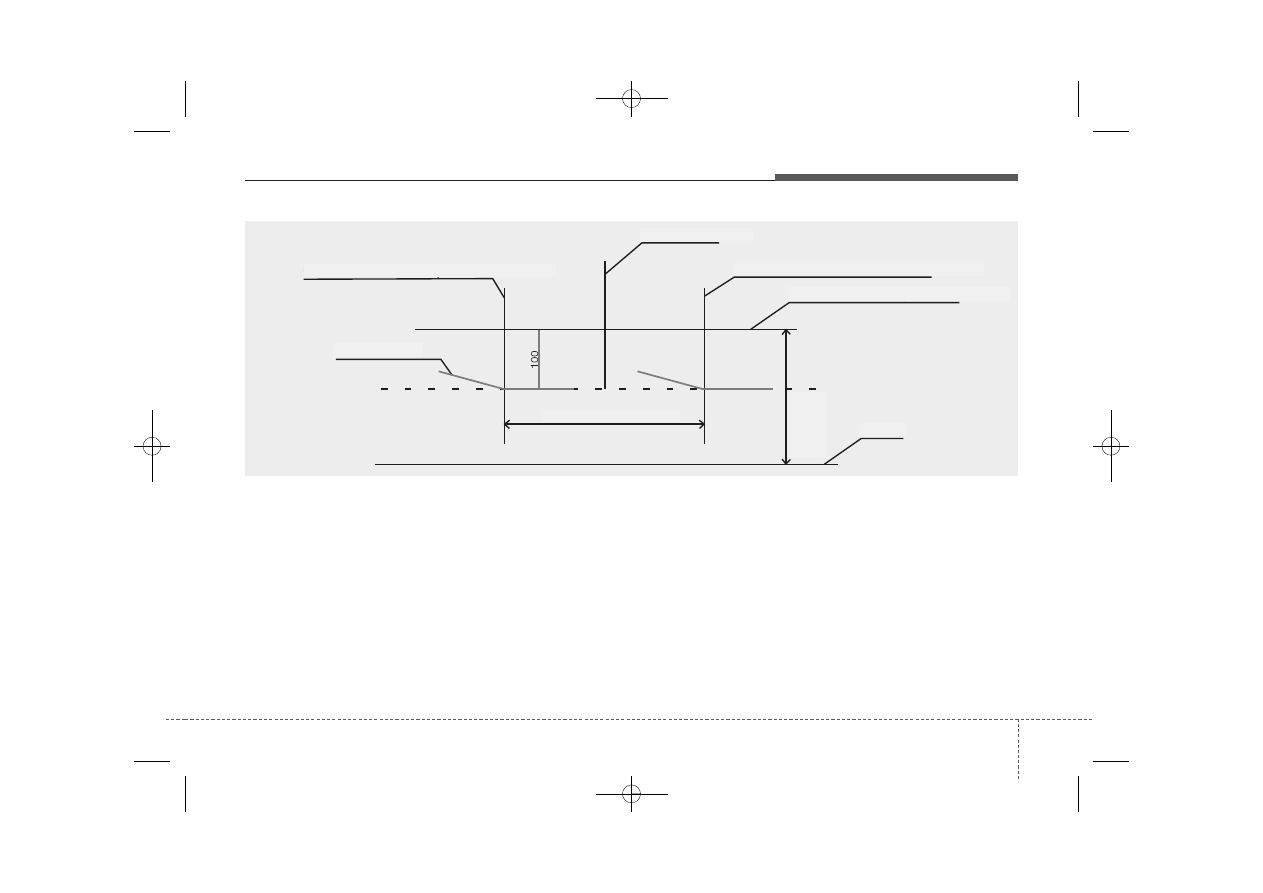

Фара ближнего света (правая сторона)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

Вертикальная линия центра лампы левой фары

Граничная линия

W1 (Пучок ближнего света)

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

МАССА

H1 (Пучок

бл

и

ж

н

е

го

св

е

та)

■ Основано на использовании экрана 10 м

Техническое обслуживание

102

7

OGDE071056

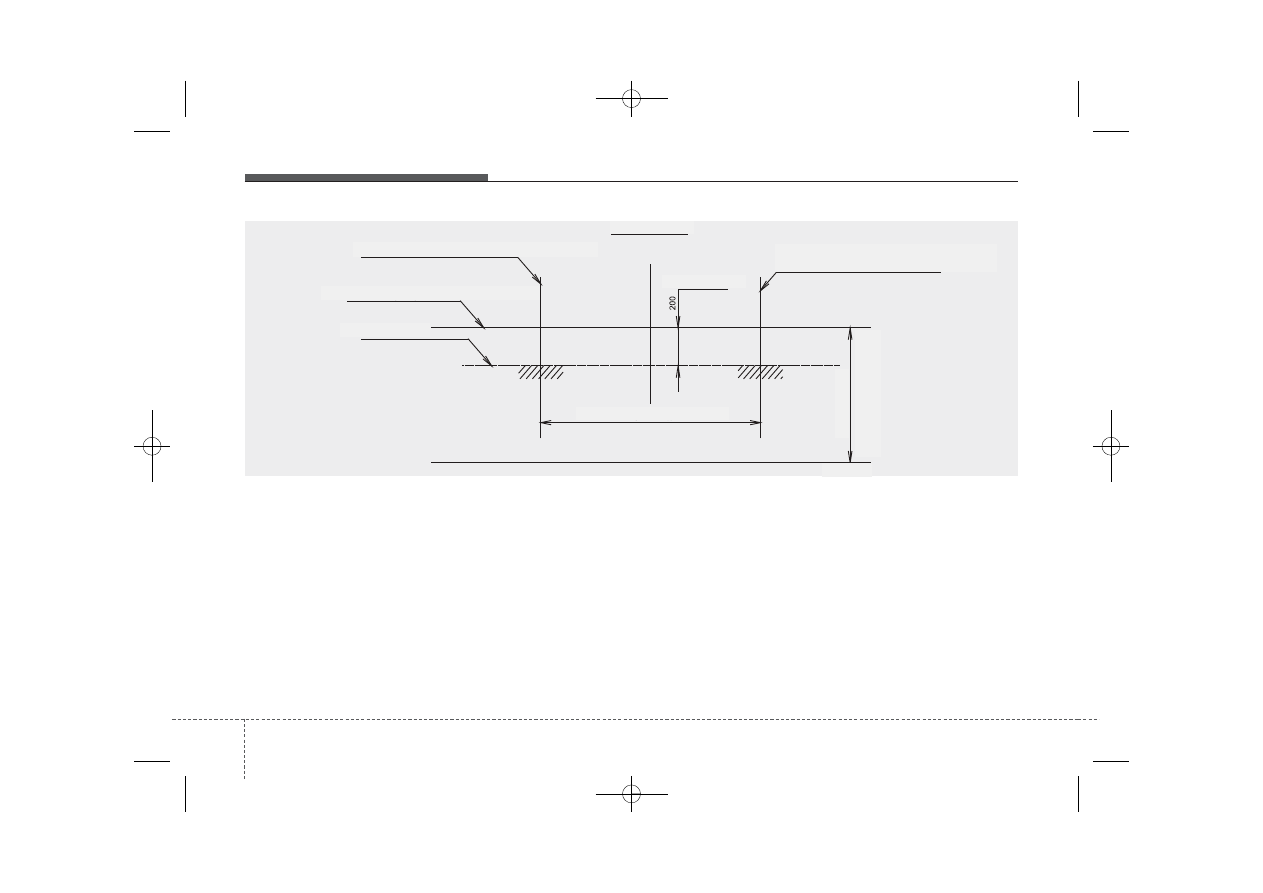

Передние противотуманные фары

1. Включить противотуманные фары, водитель (75 кг) находится в салоне.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

Вертикальная линия центра лампы левой фары

Горизонтальная линия центра лампы фары

Граничная линия

Ось автомобиля

МАССА

Верхний предел

H3

(Про

тив

о

т

у

манная фара)

W3 (Противотуманная фара)

Вертикальная линия центра лампы правой
противотуманной фары

■ Основано на использовании экрана 10 м

7 103

Техническое обслуживание

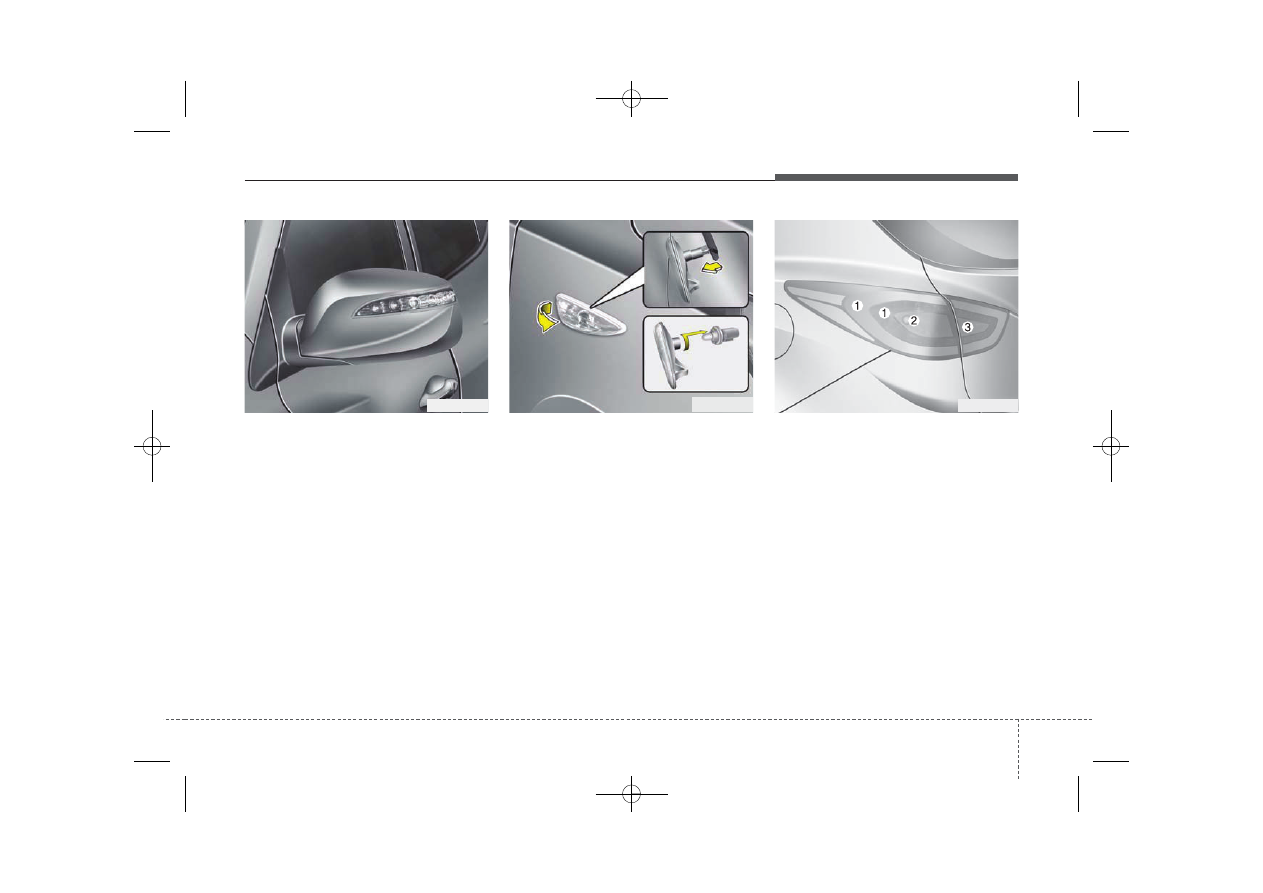

Замена лампы бокового
повторителя указателя
поворота (при наличии)

Tип A

Если фара не работает, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

Tип B

1.

Демонтируйте узел лампы с
автомобиля, для чего подденьте
рассеиватель и извлеките узел
лампы.

2.

Установите обратно на кузов
автомобиля новый световой
прибор.

Замена лампы заднего
комбинированного фонаря

(1) Стоп-сигнал/задний фонарь
(2) Задний указатель поворота
(3) Фонарь заднего хода

OLM073033

OLM079031

OLM079050

Техническое обслуживание

104

7

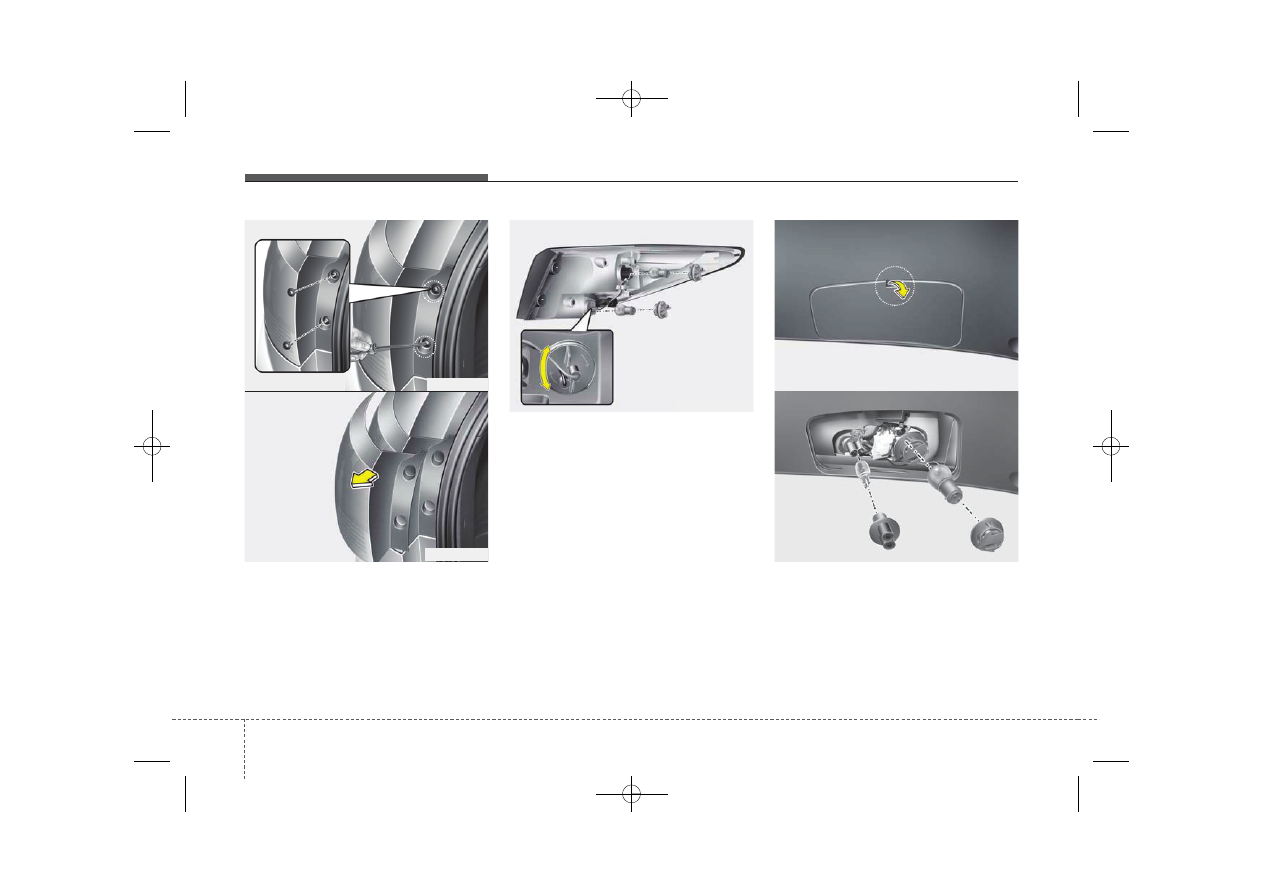

Наружное освещение

1.

Откройте дверь багажного
отделения.

2.

Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.

3.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

4. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.

5. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

6. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

7. Установите гнездо в узел, совместив

выступы на корпусе гнезда с пазами
в деталях узла. Вставьте гнездо в
узел и поверните по часовой стрелке.

8. Установите узел лампы обратно на

кузов автомобиля.

Внутреннее освещение

1. Откройте дверь багажного отделения.
2.

Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.

3. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.

OLM079034

OLM079035

OLM079036

OLM079047

OEL079038
