Hyundai ix35 2015 года. Руководство - часть 150





7 89

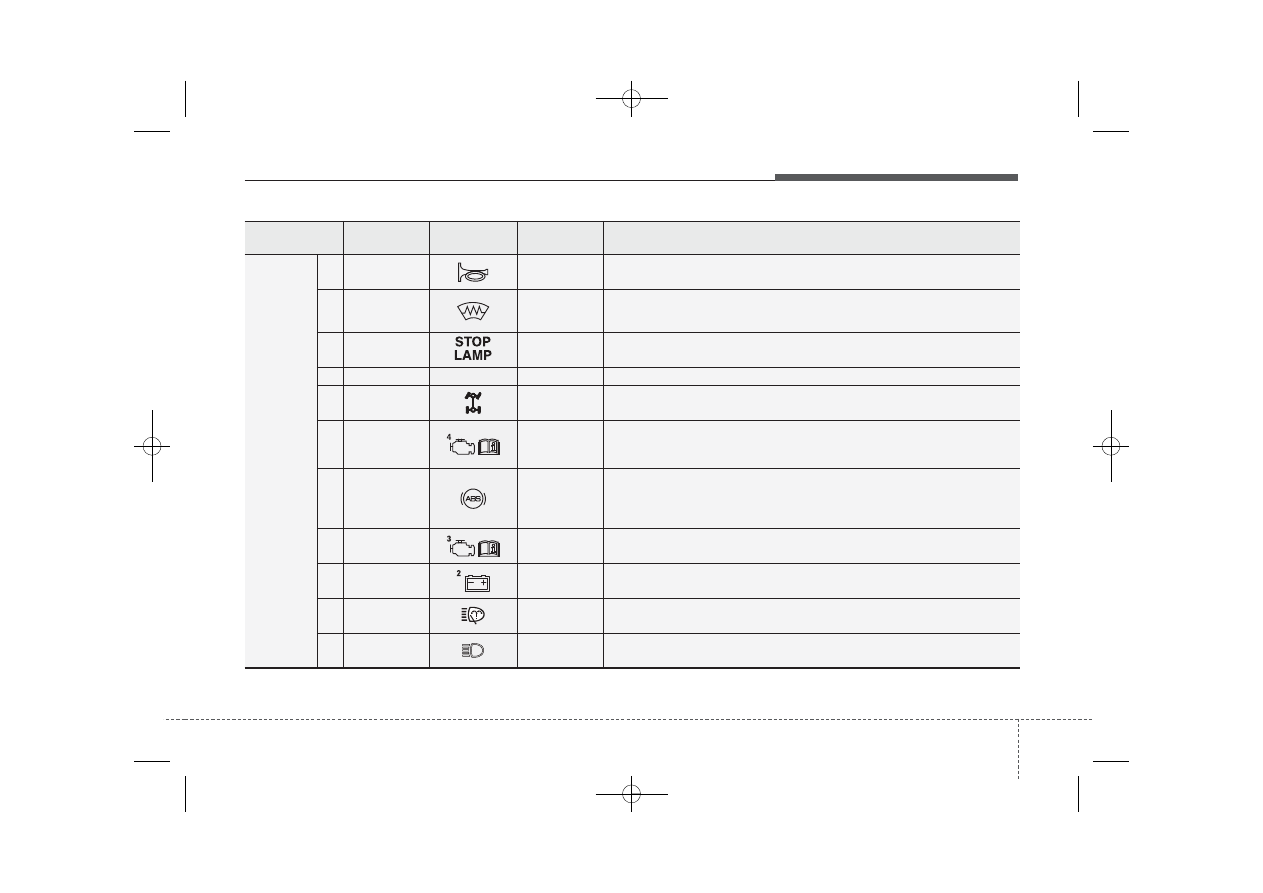

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемая цепь

34

15A

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ

Релейный блок ICM (реле звукового сигнала прерывателя поворотов и
аварийной сигнализации), BCM

35

10A

MDPS

Блок MDPS

36

20A

СИДЕНЬЕ

ВОДИТЕЛЯ С

ЭЛЕКТРОПРИВОДОМ

Сиденье ВОДИТЕЛЯ

Техническое обслуживание

7

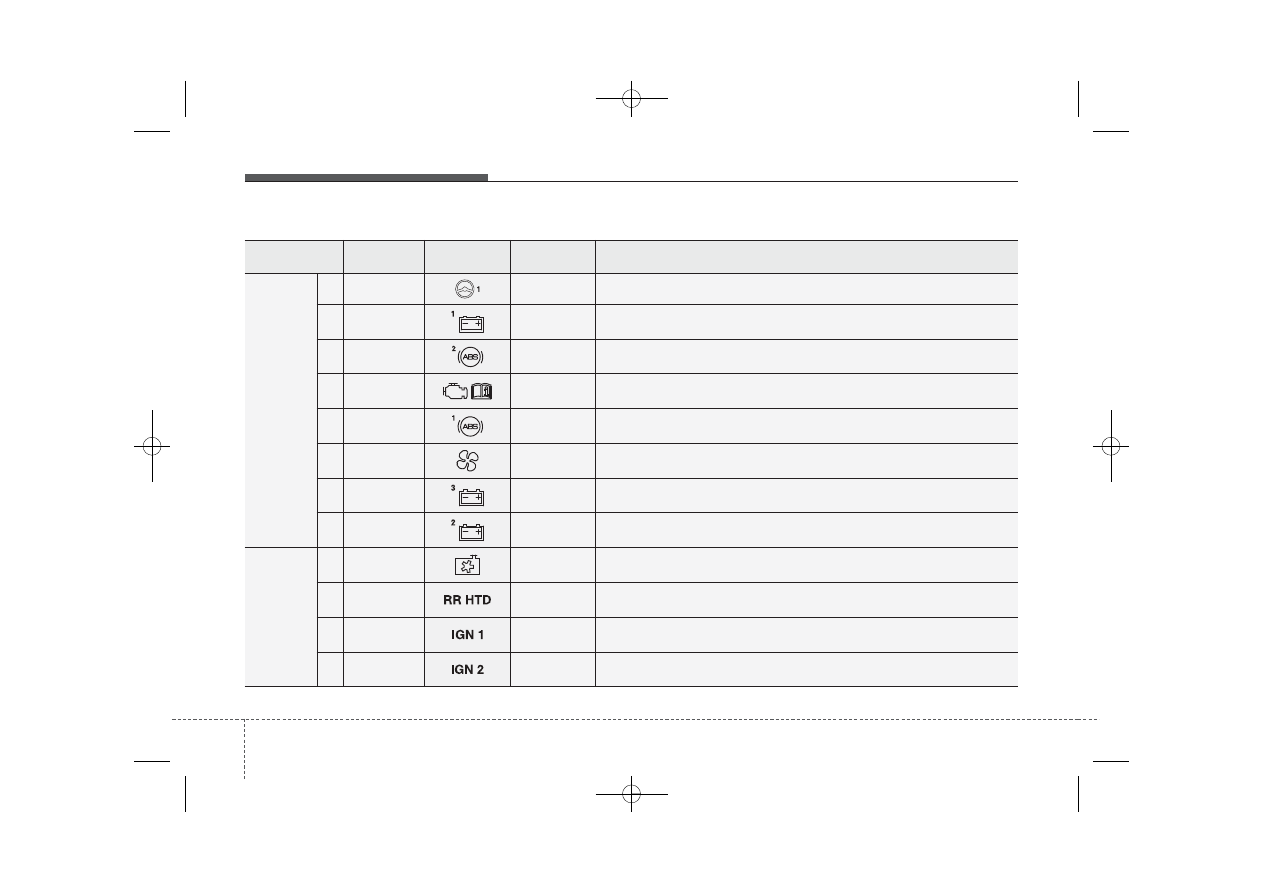

Панель плавких предохранителей в отсеке двигателя

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемая цепь

МУЛЬТ

ИПРЕД.

1

80A

MDPS

Модуль управления электроусилителем руля

2

60A

B+1

Распределительная коробка панели приборов (предохранитель - F13 /
F20 / F26 / F31 / F37, IPS 4 / IPS 5 / IPS 6 / IPS 7)

3

40A

АБС 2

Блок управления ESC, блок управления ABS,
универсальный диагностический разъем

4

40A

EMS

Коробка EMS (предохранитель - F1 / F2 / F3 / F6)

5

40A

АБС 1

Блок управления ESC, блок управления ABS,
универсальный диагностический разъем

6

40A

ВЕНТИЛЯТОР Реле 1 (реле сирены)

7

60A

B+3

Интеллектуальная соединительная коробка
(предохранитель - F30 / F35 / F36, разъем питания - F1 / F2)

8

60A

B+2

Интеллектуальная соединительная коробка (реле электростеклоподъемника,
предохранитель - F23 / F28 / F33, IPS 0 / IPS 1 / IPS 2 / IPS 3)

ПРЕДО

ХРАН.

9

40A(50A)

GSL(DSL)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

Реле 3 (реле охлаждающего вентилятора [низкий]),
реле 9 (реле охлаждающего вентилятора [высокий])

10

40A

ОБОГРЕВАЕМОЕ
ЗАДНЕЕ СТЕКЛО

Реле 6 (реле заднего антизапотевателя)

11

30A

ЗАЖ. 1

Без смарт-ключа – замок зажигания, со смарт-ключом – релейный блок
PDM (реле IGN1)

12

40A

ЗАЖ. 2

Реле 4 (пусковое реле), без смарт-ключа – замок зажигания,
со смарт-ключом – релейный блок PDM (реле IGN2)

90

7 91

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемая цепь

ПРЕДО

ХРАН.

13

15A

СИРЕНА

Реле. 2 (реле сирены), реле. 5 (pеле звуковой охранной сигнализации)

14

15A

ОБОГРЕВАТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

Pеле 10 (реле антиобледенителя ветрового стекла)

15

10A

СТОП-

СИГНАЛ

Выключатель стоп-сигнала, релейный блок ICM (реле DBC)

16

10A

AMS

ДАТЧИК Б+

Датчик заряда аккумулятора (G4KD/D4HA)

17

20A

4WD

4WD ECM

18

7.5A

ЭБУ 2

Реле. 11 (реле ATM P/N), Реле 4 (пусковое реле), ECM/PCM,
многофункциональный переключатель (G4KD),
датчик массового расхода воздуха (D4FD/D4HA)

19

7.5A

АБС

Блок управления ESC, блок управления ABS, универсальный
диагностический разъем, датчик воды в топливном фильтре (D4HA),
блок реле свечей накаливания (D4FD/D4HA), моторный отсек (реле.4 –
реле нагревателя топливного фильтра)(D4FD/D4HA)

20

7.5A

БУТ 2

Переключатель селектора АКПП(G4KD/D4HA), TCM (БУТ) (D4HA),
датчик скорости автомобиля

21

30A

B+ 4

Предохранитель ФАРЫ, ДАЛЬН.

22

30A

ОМЫВАТЕЛЬ

ФАР

РЕЛЕ (ОМЫВАТЕЛЬ ФАР)

23

10A

ФАРЫ,

ДАЛЬН.

РЕЛЕ (ДАЛЬН. СВЕТ)

Техническое обслуживание

92

7

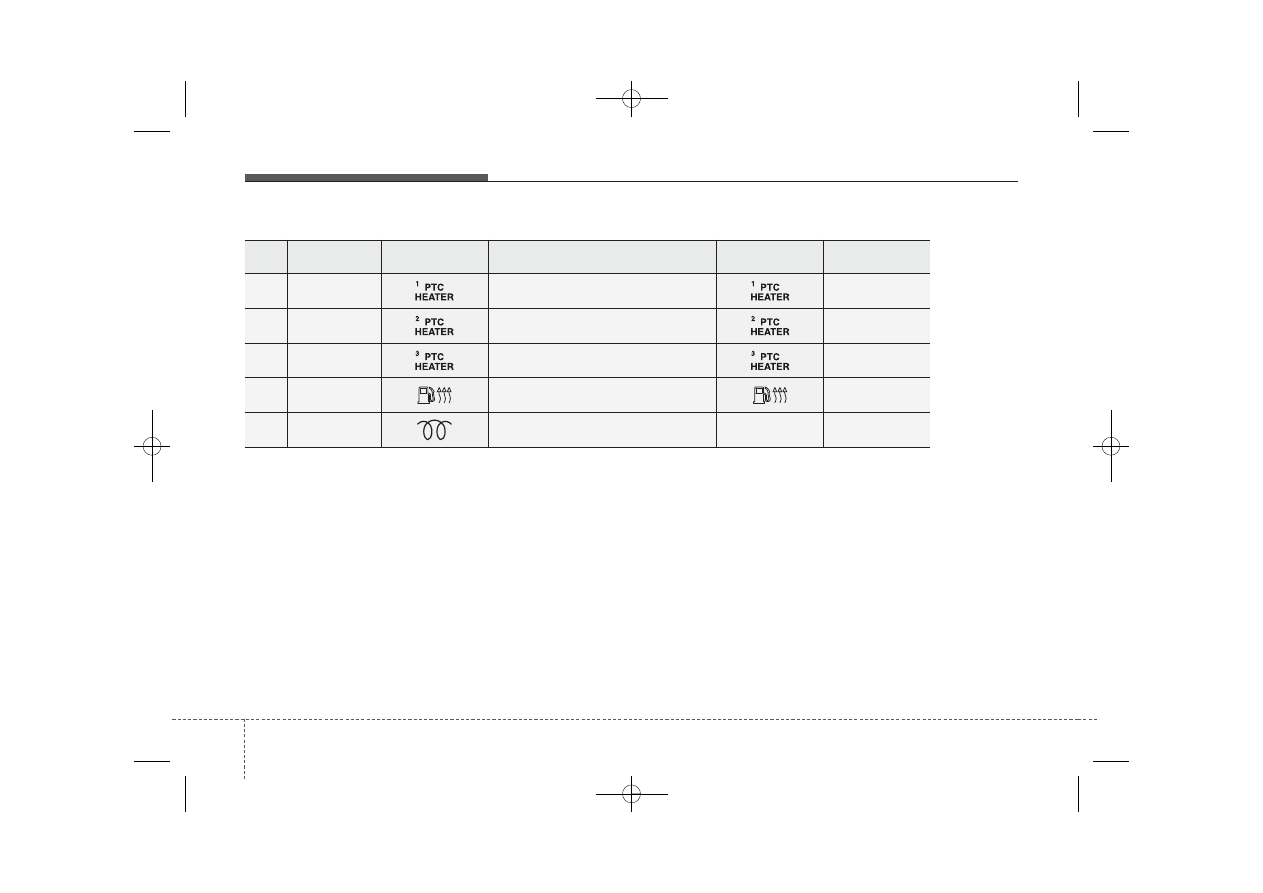

Моторный отсек, дополнительная панель с плавкими предохранителями (дизельный двигатель)

No.

Номинал

предохранителя

Символ

предохранителя

Защищаемая цепь

Символ реле

Тип реле

1

50A

Реле #1 нагревателя с положительной

температурной характеристикой

МИКРОРАЗЪЕМ

2

50A

Реле #2 нагревателя с положительной

температурной характеристикой

МИКРОРАЗЪЕМ

3

50A

Реле #3 нагревателя с положительной

температурной характеристикой

МИКРОРАЗЪЕМ

4

30A

Реле нагревателя топливного фильтра

МИКРОРАЗЪЕМ

5

80A

Блок реле свечей накаливания

-

-
