Системы безопасности автомобиля

58

3

Индикатор и предупреждающий
сигнал подушки безопасности

Контрольная лампа неисправности
подушек безопасности

Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System).

При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после

включения зажигания.

• Лампа продолжает гореть по

прошествии примерно 6 секунд.

• Лампа загорается во время

движения автомобиля.

• При включении зажигания

контрольная лампа мигает.

W7-147

(Продолжение)
• При нахождении детей на

боковых задних сиденьях в
автомобиле, оборудованном
боковыми подушками
безопасности, обязательно
установите детские кресла как
можно дальше от дверей, и
обеспечьте их фиксацию от
перемещений.
Раскрытие боковой подушки
или шторки может вызвать
получение серьезных травм
или привести к гибели ребенка
в результате удара.

3 59

Системы безопасности автомобиля

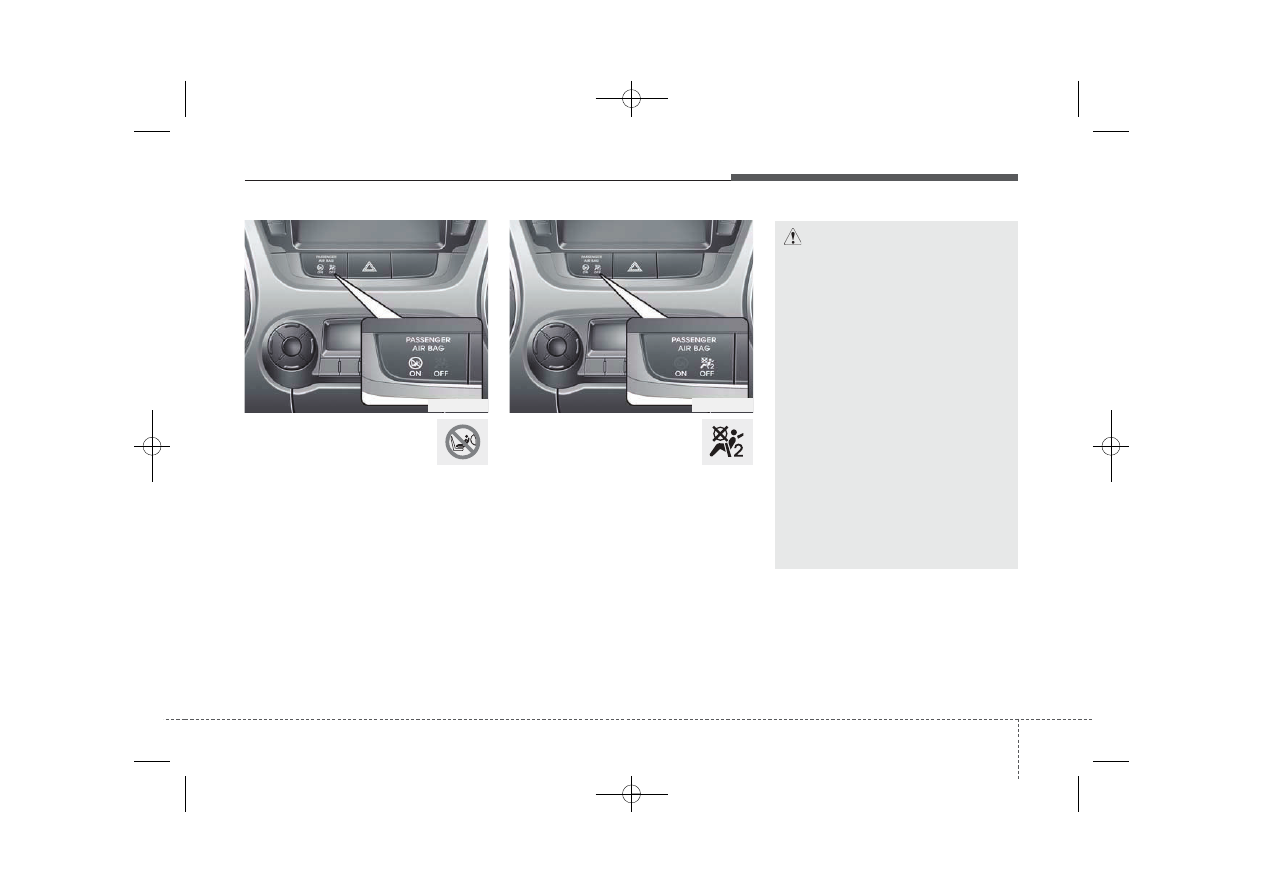

Индикатор включения
передней подушки
безопасности пассажира
(при наличии)

После поворота ключа зажигания в
положение ВКЛ индикатор включения
(ON) передней воздушной подушки
безопасности загорается
приблизительно на 4 секунды.
Кроме того, индикатор включения (ON)
передней воздушной подушки
безопасности загорается, если
выключатель ВКЛ/ВЫКЛ пассажирской
воздушной подушки безопасности
поставить в положение ВКЛ, и гаснет
приблизительно через 60 секунд.

Индикатор отключения
передней подушки
безопасности пассажира
(при наличии)

Эта лампа загорается примерно на 4
секунды после поворота ключа
зажигания в положение ON.
Она также загорается, когда
выключатель передней подушки
безопасности переводится в
положение OFF, и выключается, когда
этот выключатель переводится в
положение ON.

ВНИМАНИЕ

В случае неисправности
выключателя ВКЛ/ВЫКЛ передней
пассажирской воздушной подушки
безопасности, индикатор
передней пассажирской воздушной
подушки безопасности ВЫКЛ (OFF)
не будет гореть (индикатор ВКЛ
передней пассажирской воздушной
подушки безопасности загорается
и гаснет приблизительно через 60
секунд), и передняя пассажирская
воздушная подушка безопасности
начнет наполняться воздухом при
фронтальном ударе, даже если
выключатель ВКЛ/ВЫКЛ передней
пассажирской воздушной подушки
безопасности стоит в положении
ВЫКЛ.
В этом случае обратитесь к
авторизованному дилеру
HYUNDAI для проверки системы.

OEL039061

OEL039052

Системы безопасности автомобиля

60

3

Элементы системы подушек
безопасности SRS и их функции

В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки

безопасности водителя*

2. Датчики лобового удара*
3. Модуль передней подушки

безопасности пассажира*

4. Преднатяжители, расположенные

на катушке ремня безопасности*

5. Датчики бокового удара*
6. Модули надувных шторок*
7. Модули боковых подушек

безопасности*

8. Блок управления системой подушек

безопасности SRS (SRSCM)

9. Контрольная лампа неисправности

подушек безопасности

10. Узел крепления механизма

предварительного натяжения
ремня безопасности*
(не стороне водителя)

11. Переключатель для включения/

отключения передней подушки
безопасности пассажира*

12. Контрольная лампа включения/

отключения передней подушки
безопасности пассажира*

* : при наличии

Система SRSCM осуществляет
непрерывный контроль за состоянием
всех элементов при положении ключа
зажигания ВКЛ (ON). Данная система
обеспечивает определение силы
фронтального или околофронтального
удара и, на основе полученных
данных, определяет необходимость
использования подушек безопасности
или системы предварительного
натяжения ремней безопасности.

Сигнальная лампа подушки
безопасности SRS на панели
приборов после поворота ключа
зажигания в положение ВКЛ (ON)
загорается на время около 6 секунд.
По истечении данного времени
сигнальная лампа должна погаснуть.

ОСТОРОЖНО

Ниже перечислены признаки
наличия неисправностей в
системе SRS. Обратитесь к
авторизованному дилеру HYUNDAI
для проверки системы.
• Не происходит кратко-

временное включение
контрольной лампы при
переводе ключа зажигания в
положение “ON”.

• Контрольная лампа

продолжает гореть по
прошествии 6 секунд.

• Лампа загорается во время

движения автомобиля.

• При включении зажигания

контрольная лампа мигает.

3 61

Системы безопасности автомобиля

Модули подушек безопасности
находятся в центре рулевого колеса и
внутри передней панели напротив
пассажирского сиденья над
перчаточным ящиком. Когда блок
SRSM определит наличие удара
большой силы в переднюю часть
автомобиля, он автоматически подаст
команду на раскрытие подушек
безопасности.

Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.

Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.

После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.

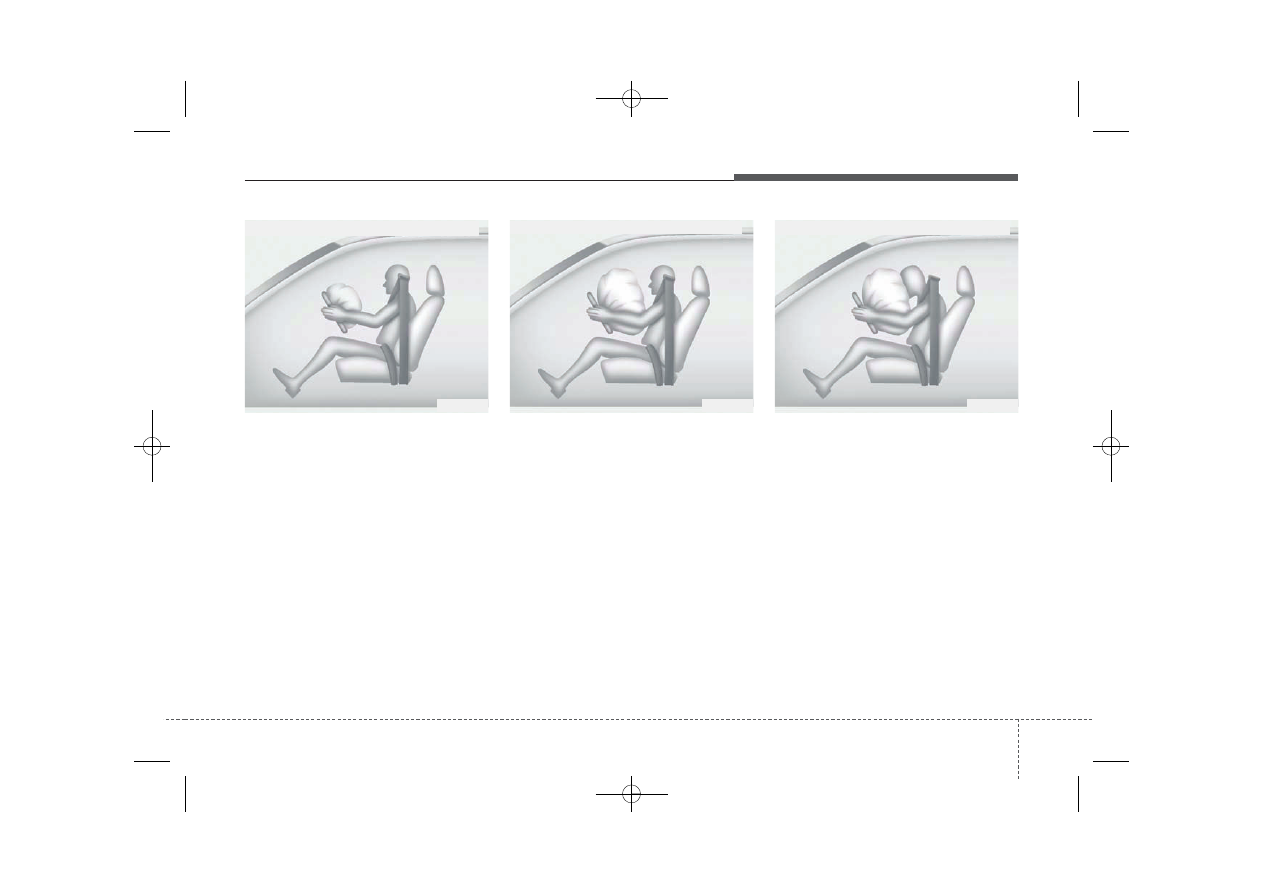

B240B02L

Передняя подушка безопасности водителя (2)

B240B01L

Передняя подушка безопасности водителя (1)

B240B03L

Передняя подушка безопасности водителя (3)
