7-130

Техническое обслуживание

7

4. Извлеките патрон из сборки,

провернув его против часовой

стрелки до совмещения

выступов на патроне с

прорезями.

5. Извлеките лампу, вытягивая ее

по прямой линии.

6. Установите новую лампу, для

чего вдавите ее в патрон и

поверните до фиксации.

7. Установите патрон в блок-фару.

Для этого необходимо

совместить выступы на патроне

с прорезями блок-фары.

8. Установите сервисную крышку.

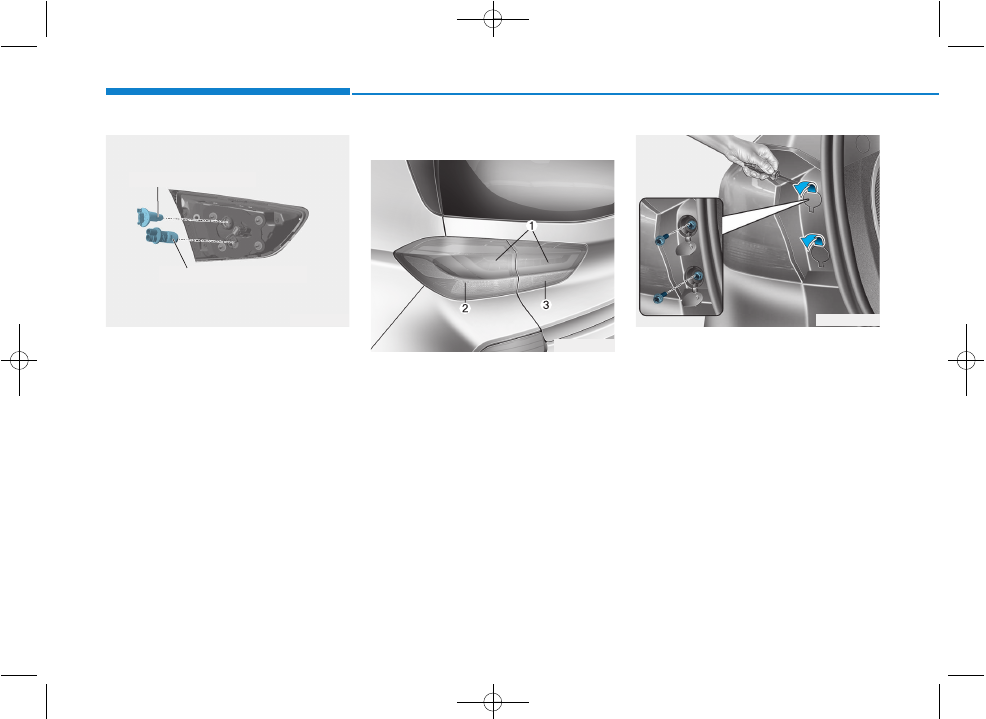

Tип B

(1) Стоп-сигнал/габаритный огонь
(2) Лампа указателя поворота
(3) Фонарь света заднего хода

Стоп-сигнал/габаритный огонь

Если светодиодная лампа не

работает, рекомендуется

обратиться к официальному

дилеру HYUNDAI для проверки

автомобиля.

Лампа указателя поворота

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Выверните винты крепления

крышки лампы.

4. Ослабьте фиксирующие винты

лампы в сборе с помощью

отвертки для винтов с головкой

Philips.

OPD076052

Фонарь света заднего хода

Габаритный фонарь

OPD076046

OPD076047

7-131

7

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

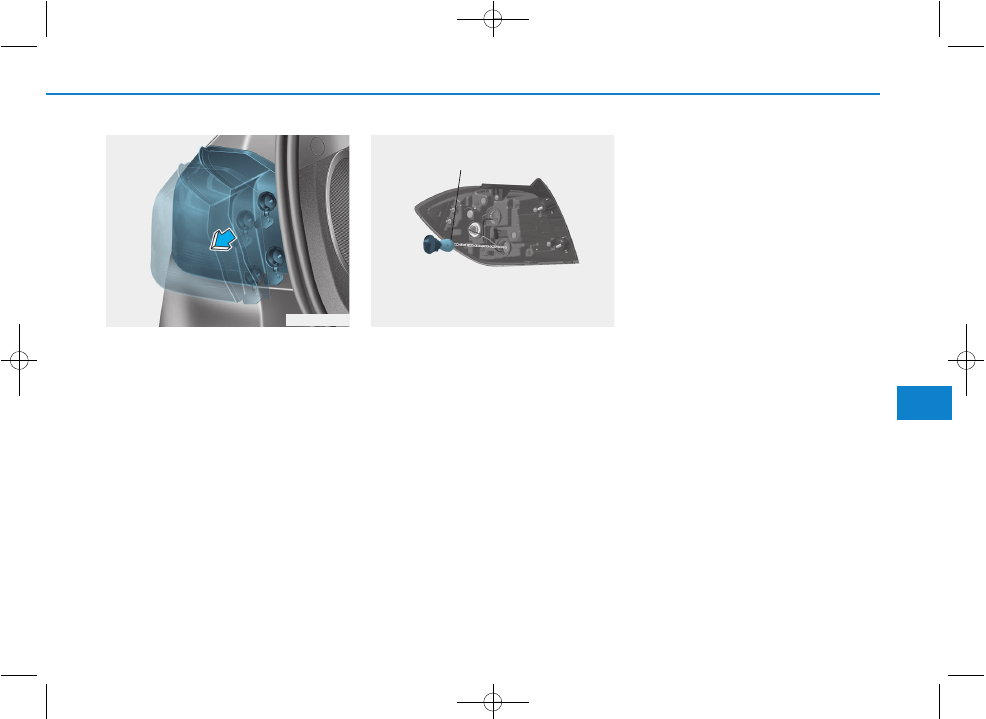

5.

Демонтируйте узел заднего

комбинированного фонаря с

корпуса автомобиля.

6. Отделите гнездо от деталей

узла, вращая его против часовой

стрелки, пока выступы на

корпусе гнезда не совместятся с

пазами в деталях узла.

7. Извлеките лампу из гнезда,

нажав на нее и вращая против

часовой стрелки, пока выступы

на корпусе лампы не

совместятся с пазами в гнезде.

Извлеките лампу, потянув ее из

гнезда.

8. Вставьте новую лампу в гнездо и

вращайте ее, пока она не

зафиксируется.

9. Установите гнездо в узел,

совместив выступы на корпусе

гнезда с пазами в деталях узла.

Вставьте гнездо в узел и

поверните по часовой стрелке.

10. Установите узел лампы обратно

на кузов автомобиля.

OPD076048

OPD076064

Лампа указателя поворота

7

7

7-132

Техническое обслуживание

7

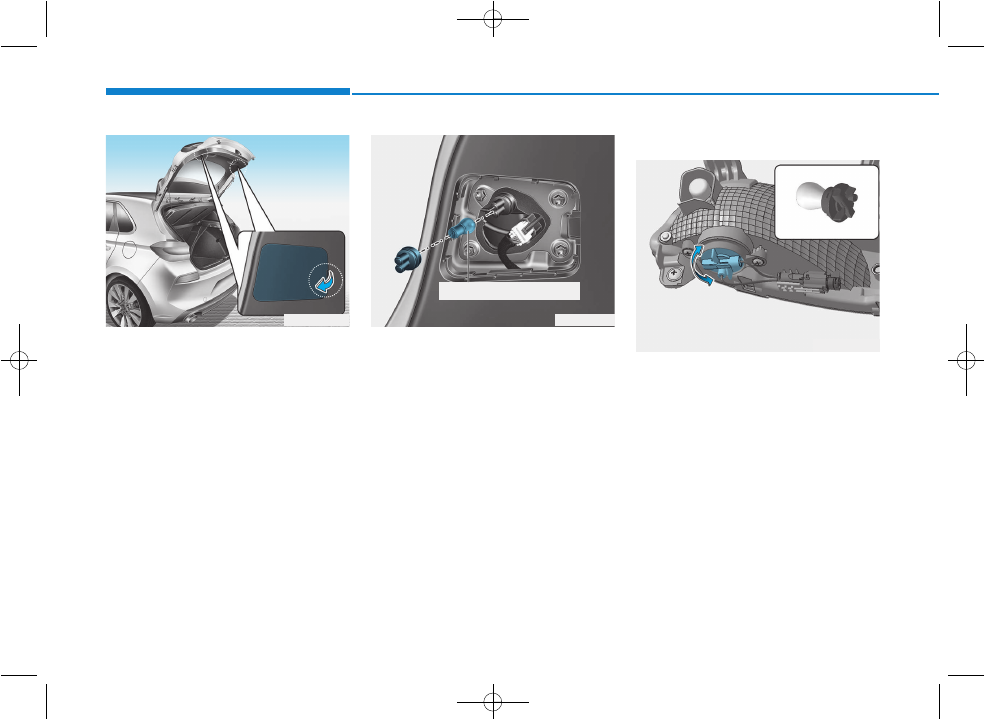

Фонарь света заднего хода

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Удалите крышку для

обслуживания при помощи

отвертки с плоским

наконечником.

4. Извлеките лампу, вытягивая ее

по прямой линии.

5. Установите новую лампу, для

чего вдавите ее в патрон и

поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо

совместить выступы на патроне

с прорезями блок-фары.

7. Установите сервисную крышку.

Противотуманный фонарь

1. Снимите

держатели

штифтового типа и винты с

брызговика заднего колеса,

затем отсоедините его от

заднего бампера.

2. Протяните руку в заднюю часть

заднего бампера.

3.

Извлеките гнездо из его

корпуса, повернув его против

часовой стрелки до совмещения

проушин на гнезде с прорезями

на корпусе.

OPD076053

Фонарь света заднего хода

OPDE076072

OPDE076095

7-133

7

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

4. Извлеките лампу из патрона,

нажав на нее и повернув против

часовой стрелки до совмещения

выступов на лампе с прорезями

патрона. Извлеките лампу из

патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и

поверните до фиксации.

6. Установите гнездо в корпусе,

совместив проушины на гнезде

с прорезями на корпусе.

Вставьте гнездо в корпус и

поверните его по часовой

стрелке.

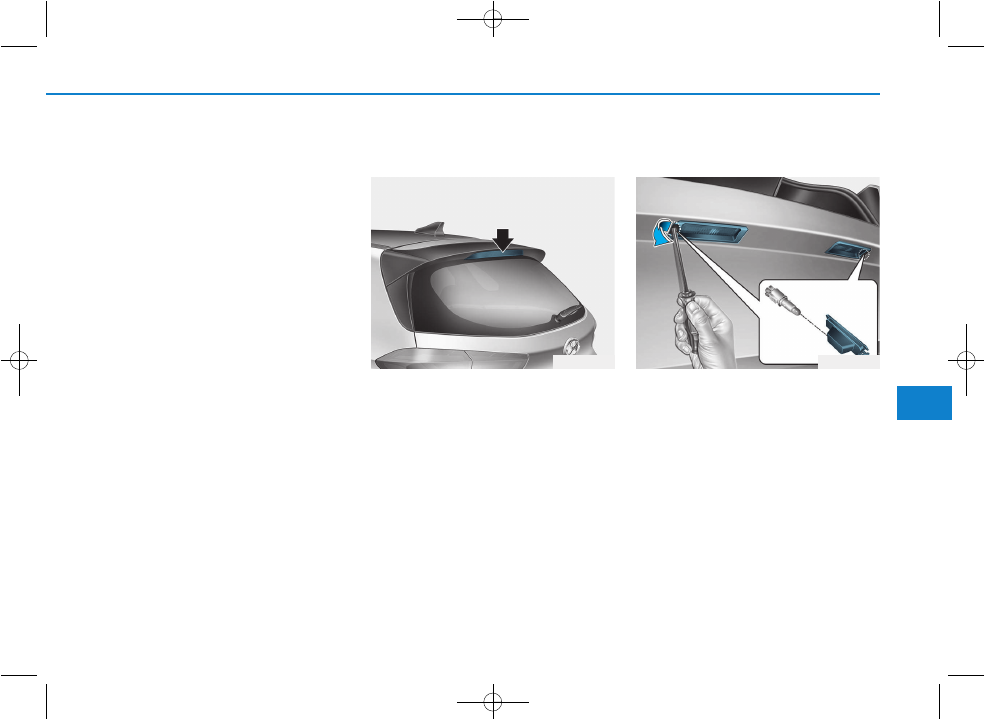

Замена дополнительного

сигнала торможения

Если не загорается лампа

дополнительного сигнала

торможения, рекомендуется

обратиться к официальному

дилеру HYUNDAI.

Замена лампы освещения

номерного знака

1. Осторожно снять отверткой для

винтов и шурупов с прямым

шлицем рассеиватель с корпуса

фонаря.

2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из

гнезда.

4. Установите все детали в

порядке, обратном порядку

снятия.

OPD076054

OPD076055
