Hyundai ix30 2018 года. Руководство - часть 191

7-126

Техническое обслуживание

7

7

Передняя противотуманная фара

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

Vertical line of the left fog lamp bulb center

Vertical line of the right fog lamp bulb center

H3 (Front fog)

Car axis

200mm

+30

-30

Horizontal line of fog lamp bulb center

Cut-off line

W3 (Front fog)

GROUND

OPDE076084

■ На основании 10-метрового экрана

W3 (Противотуманная фара)

Земля

H

3

(П

ро

ти

во

ту

м

ан

на

я

)ф

ар

а

Вертикальная линия центра лампы

левой противотуманной фары

Горизонтальная линия центра

ламп противотуманных фар

Верхний
держатель

Ось автомобиля

Вертикальная линия центра лампы правой
противотуманной фары

Граничная линия

7-127

7

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

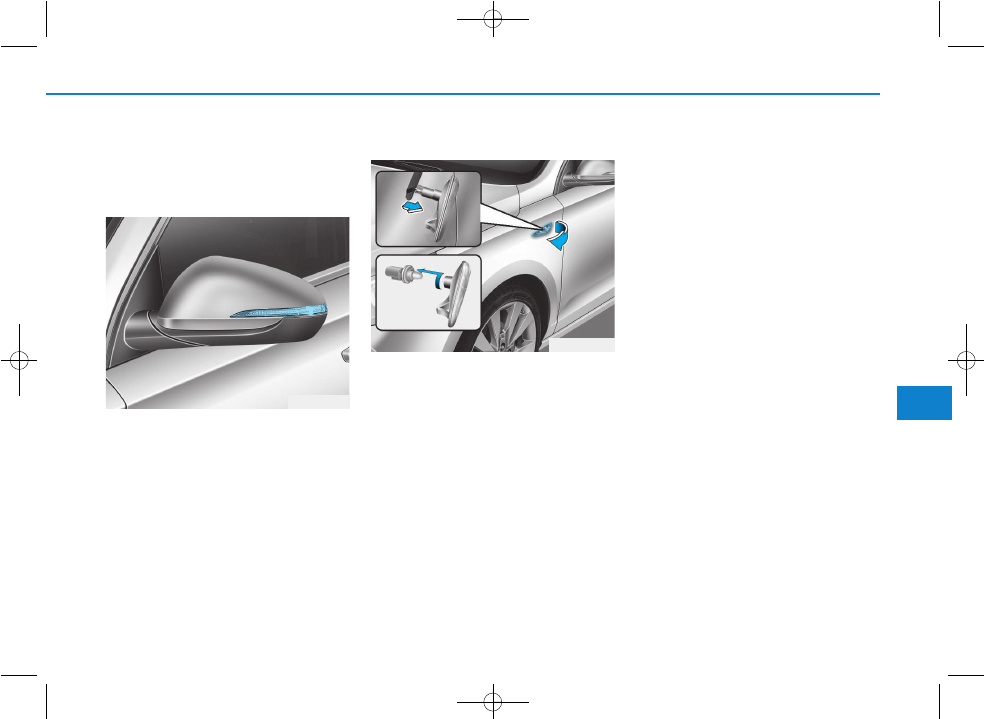

Замена лампы бокового

повторителя указателей

поворота

Tип A

Если лампа не загорается,

рекомендуется обратиться к

официальному дилеру HYUNDAI

для проверки автомобиля.

Tип B

1. Подденьте стекло и извлеките

узел передней фары наружу,

чтобы снять его с автомобиля.

2. Отсоедините

электрический

разъем лампы.

3. Отсоедините патрон от стекла,

повернув патрон против

часовой стрелки, чтобы

совместить выступы в патроне с

отверстиями в стекле.

4. Извлеките лампу, вытягивая ее

по прямой линии.

5. Вставьте в патрон новую лампу.
6. Соедините патрон и стекло.

7. Подсоедините  электрический

разъем лампы.

8. Установите фонарь на кузов

автомобиля.

OPDE076079

OPD076044

7

7-128

Техническое обслуживание

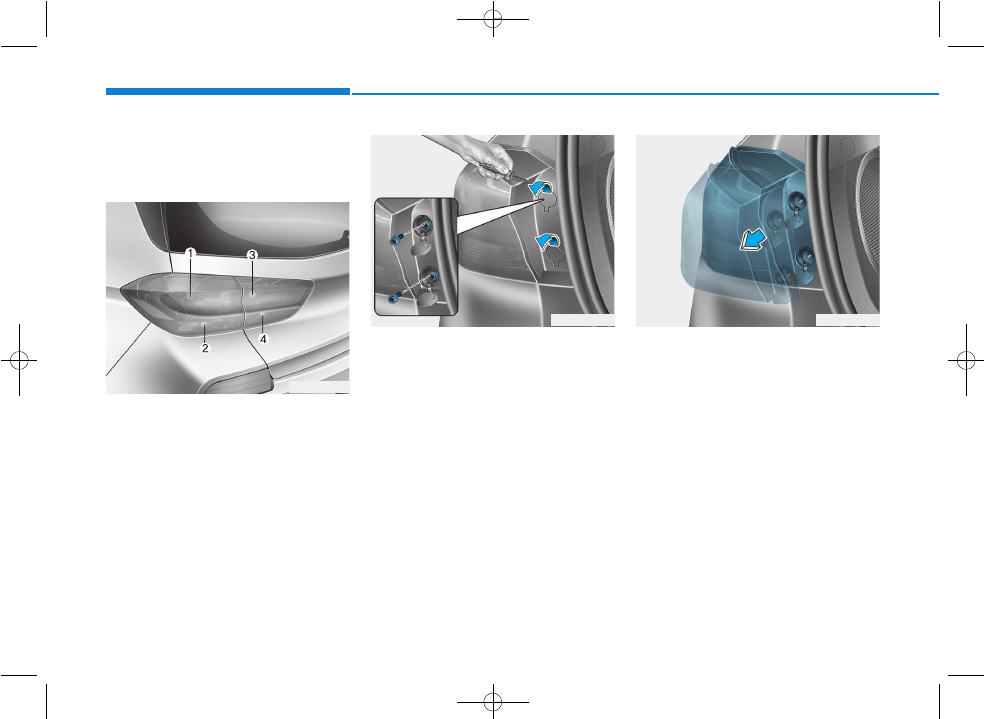

Замена лампы заднего

комбинированного фонаря

Tип A

(1) Стоп-сигнал/габаритный огонь
(2) Лампа указателя поворота
(3) Габаритный фонарь
(4) Фонарь света заднего хода

Лампы стоп-сигнала/габаритных
огней и указателей поворота

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Выверните винты крепления

крышки лампы.

4. Ослабьте  фиксирующие  винты

лампы в сборе с помощью

отвертки для винтов с головкой

Philips.

5.

Демонтируйте узел заднего

комбинированного фонаря с

корпуса автомобиля.

OPD076045

OPD076048

OPD076047

7-129

7

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

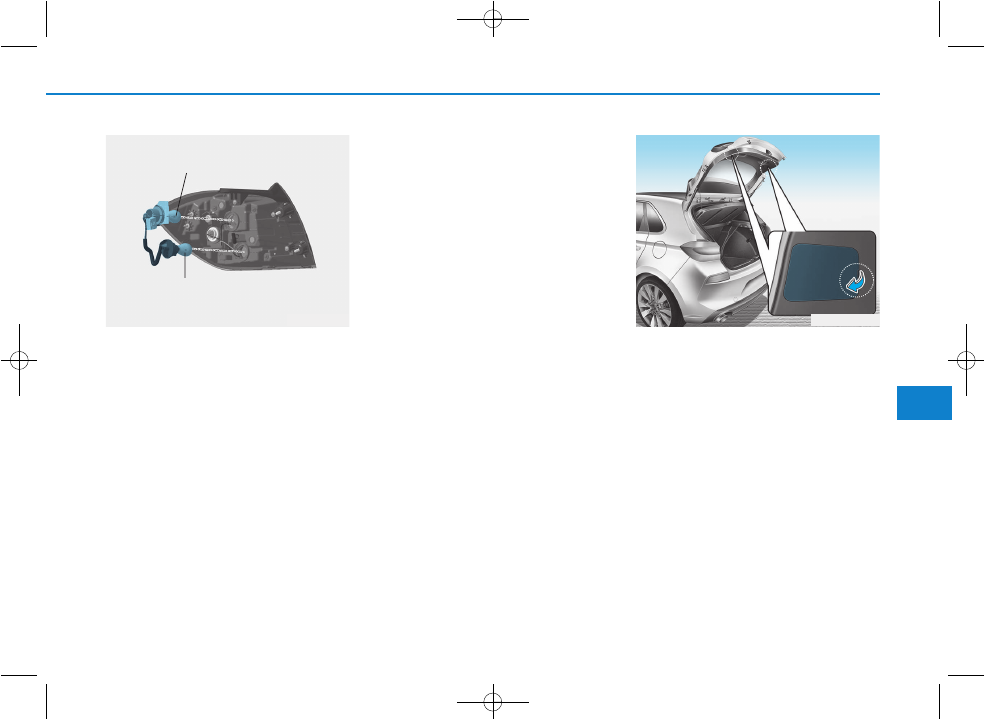

6. Отделите гнездо от деталей

узла, вращая его против часовой

стрелки, пока выступы на

корпусе гнезда не совместятся с

пазами в деталях узла.

7. Извлеките лампу из гнезда,

нажав на нее и вращая против

часовой стрелки, пока выступы

на корпусе лампы не

совместятся с пазами в гнезде.

Извлеките лампу, потянув ее из

гнезда.

8. Вставьте новую лампу в гнездо и

вращайте ее, пока она не

зафиксируется.

9. Установите гнездо в узел,

совместив выступы на корпусе

гнезда с пазами в деталях узла.

Вставьте гнездо в узел и

поверните по часовой стрелке.

10. Установите узел лампы обратно

на кузов автомобиля.

Лампа электрическая
габаритного огня / фонарь света
заднего хода

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Удалите крышку для

обслуживания при помощи

отвертки с плоским

наконечником.

OPD076049

Стоп-сигнал/габаритный огонь

Лампа указателя поворота

OPDE076072
