2-67

С

и

ст
е

м

ы

 б

е

зо

п

а

сн
о

сти

 а

в

то

м

о

б

и

л

я

2

Шторка безопасности
(при наличии)

Шторки безопасности
расположены с обеих сторон
вдоль обоих рельсов люка над
передними и задними дверями.

(Продолжение)

•

Не следует размещать

какие-либо предметы на

подушки безопасности или

между подушкой безопас

-

ности и собой. Также

запрещается устанавливать

какие-либо предметы

вокруг области раскрытия

подушек безопасности,

например около двери,

боковых стекол дверей,

передней и задней стойки.

•

Не следует размещать

какие-либо предметы между

дверью и сиденьем. При

раскрытии боковой

подушки безопасности ими

могут быть нанесены

серьезные травмы.

(Продолжение)

(Продолжение)

•

Не следует размещать какое-

либо вспомогательное

оборудование сбоку или

рядом с боковой подушкой

безопасности.

•

Не допускайте ударов по

двери, когда ключ зажигания

находится в положении ON

или это может  привести

боковые подушки безопас

-

ности для надувания.

•

Обслуживание, в случае

повреждения сиденья

или крышки сиденья,

рекомендуется проводить у

официального дилера

HYUNDAI.

OPD036044

OPD036045

2-68

Системы безопасности автомобиля

Они предназначены для защиты
головы людей на передних и
задних боковых сидений при
определенных боковых
столкновениях.
Шторки безопасности
срабатывают только при
определенных боковых
столкновениях, в зависимости от
серьезности столкновения, угла,
скорости и места удара.
Шторки безопасности с обеих
сторон автомобиля раскрываются
в случае регистрации
опрокидывания датчиком
опрокидывания. (Если датчик
опрокидывания установлен)
Шторки безопасности не
рассчитаны на срабатывание во
всех случаях бокового
столкновения.

(Продолжение)

•

Не устанавливайте

предметы в области

раскрытия подушки

безопасности. Также

запрещается устанавливать

какие-либо предметы

вокруг области раскрытия

подушек безопасности,

например около двери,

боковых стекол дверей,

передней и задней стойки,

бокового рейлинга крыши.

•

Не вешайте твердые или

хрупкие предметы на

крючок для одежды.

•

Не следует разрешать

пассажирам прислоняться

головой или туловищем к

двери, класть руки на

дверь, высовывать руки из

окна или располагать какие-

либо объекты между

дверями и сиденьями.

•

Запрещается открывать или

производить ремонт шторок

безопасности.

Для снижения риска

нанесения телесных

повреждений, в случае

срабатывания передней

подушки безопасности,

должны быть приняты

следующие меры:

•

Все люди должны быть

всегда пристегнуты

ремнями безопасности,

чтобы удерживать людей в

надлежащем положении.

•

Детская удерживающая

система должна быть

должном образом

закреплена как можно

дальше от двери.

(Продолжение)

ОСТОРОЖНО

2-69

С

и

ст
е

м

ы

 б

е

зо

п

а

сн
о

сти

 а

в

то

м

о

б

и

л

я

2

Принцип работы системы

подушек безопасности

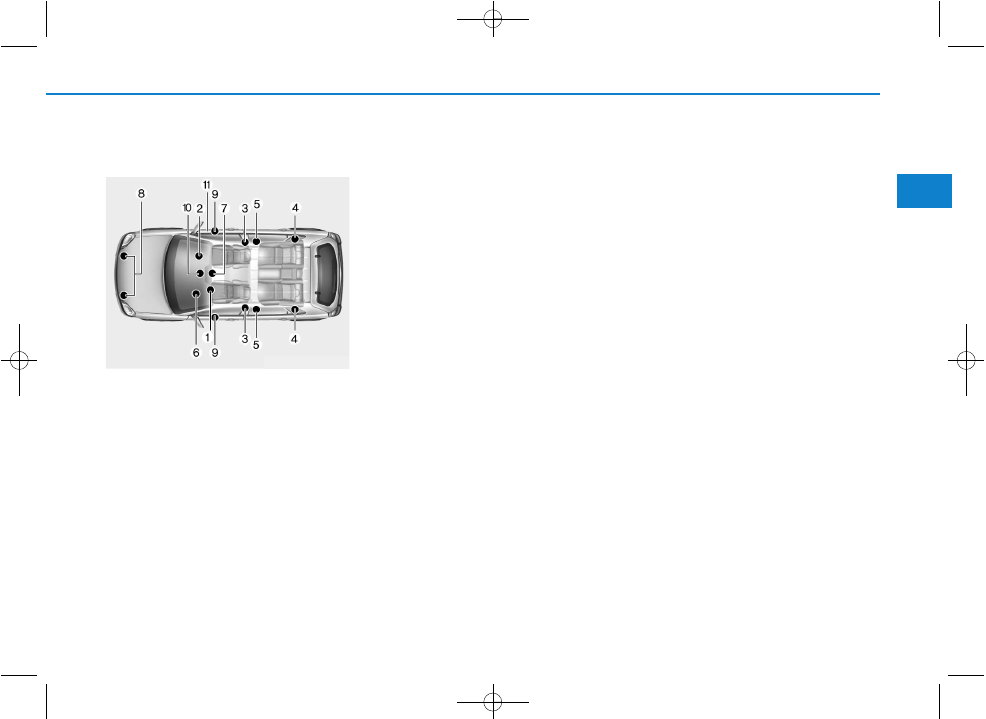

В систему подушек безопасности
SRS входят следующие элементы:
(1) Модуль фронтальной подушки

безопасности водителя/модуль
коленной подушки
безопасности водителя

(2) Модуль передней подушки

безопасности пассажира

(3) Модули боковых подушек

безопасности/Датчики
бокового удара

(4) Модули надувных шторок

(5) Преднатяжители,

расположенные на катушке
ремня безопасности

(6) Контрольная лампа

неисправности подушек
безопасности

(7) Модуль управления ДСБ

(SRSCM) / датчик
опрокидывания

(8) Датчики лобового удара
(9) Датчики бокового давления
(10) Переключатель для

включения/отключения
передней подушки
безопасности пассажира

(11) Выключатель фронтальной

подушки безопасности
пассажира

Если ключ в замке зажигания
находится в положении “ON”
(Вкл.), блок управления SRSCM
вспомогательной системы
безопасности SRS постоянно
проверяет все ее элементы, чтобы
в случае возникновения
аварийной ситуации определить,
необходимо ли при данной силе
удара приводить в действие
подушки безопасности и
преднатяжители ремней
безопасности.

OPDE036063

2-70

Системы безопасности автомобиля

Сигнальная лампа
ДСБ

Сигнальная лампа подушки
безопасности SRS
(дополнительная система
безопасности) на приборной
панели отображается в виде
символа подушки безопасности,
как показано на рисунке. Система
проверяет электрическую систему
подушки безопасности на наличие
неисправностей. Светящийся
индикатор указывает на наличие
потенциальных проблем в системе
подушек безопасности, которая
может включать боковые подушки
безопасности и (или) шторки
безопасности, используемые
для защиты при опрокидывания
(если установлен датчик
опрокидывания).

При лобовом столкновении от
умеренного до серьезного
датчиками фиксируется быстрое
замедление транспортного
средства. Если степень
замедления будет достаточно
высокой, то блоком управления
будут активизированы передние
подушки безопасности с
необходимой силой.
Передние подушки безопасности
предназначены для защиты
водителя и переднего пассажира
при лобовом столкновении, при
котором достаточная защита не
может быть обеспечена одними
только ремнями безопасности.

Если ДСБ неисправна,

подушки безопасности могут

не раскрыться должным

образом при аварии,

увеличивая риск серьезной

травмы или смерти.
Любое из следующих условий

указывает на неисправность

ДСБ:

•

При включении зажигания

сигнальная лампа не

загорается в течение

приблизительно шести

секунд.

•

Сигнальная лампа

продолжает светится после

пришествия примерно

шести секунд.

•

Сигнал продолжает

светиться во время движения

транспортного средства.

•

Сигнальная лампа мигает

при работающем двигателе.

(Продолжение)

ОСТОРОЖНО

(Продолжение)
При наличии любого из

перечисленных выше условий

рекомендуется, чтобы ДСБ

была как можно скорее

проверена официальным

дилером HYUNDAI.
