7 107

Техническое обслуживание

OMD051055L

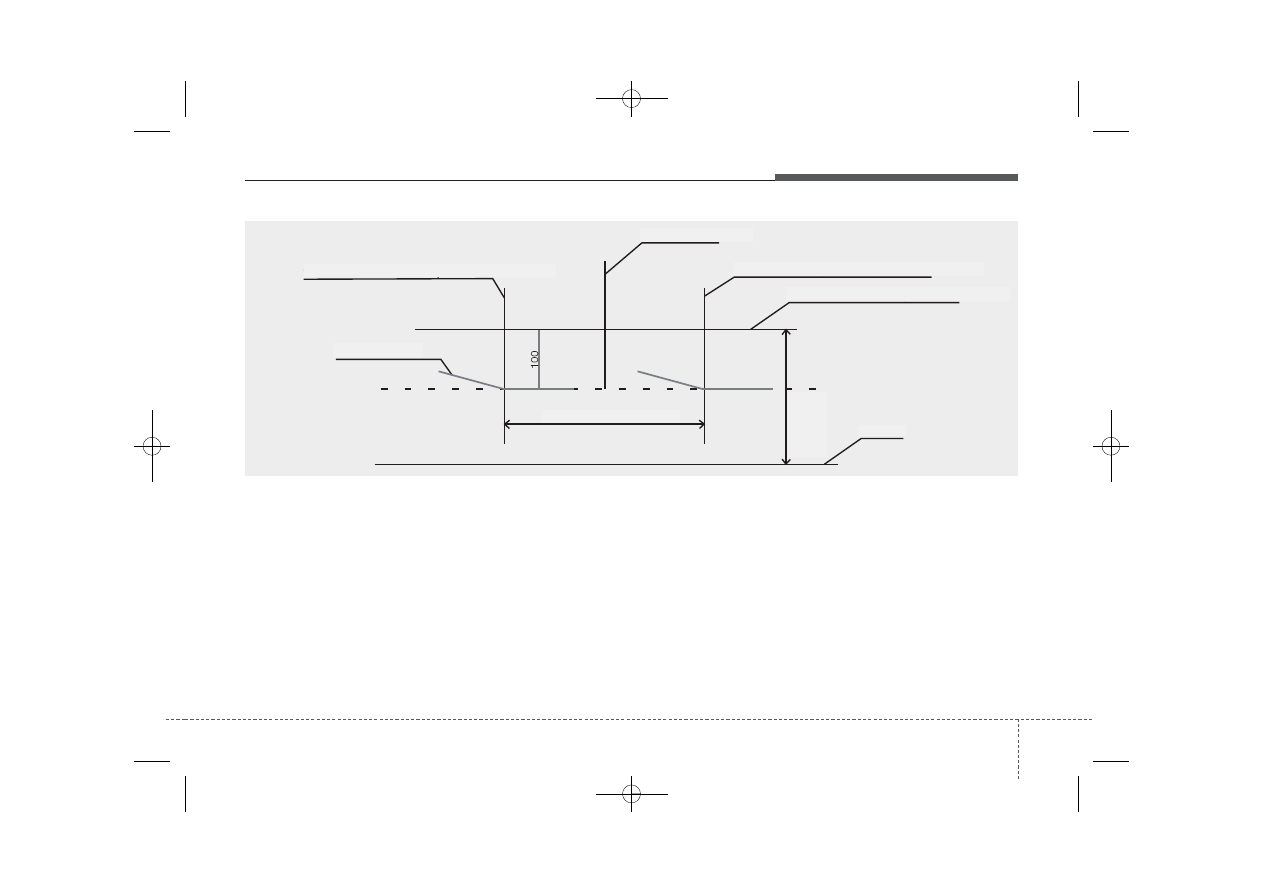

Фара ближнего света (правая сторона)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

Вертикальная линия центра лампы левой фары

Граничная линия

W1 (Пучок ближнего света)

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

МАССА

H1 (Пучок

бл

и

ж

н

е

го

св

е

та)

■ Основано на использовании экрана 10 м

Техническое обслуживание

108

7

OGDE071056

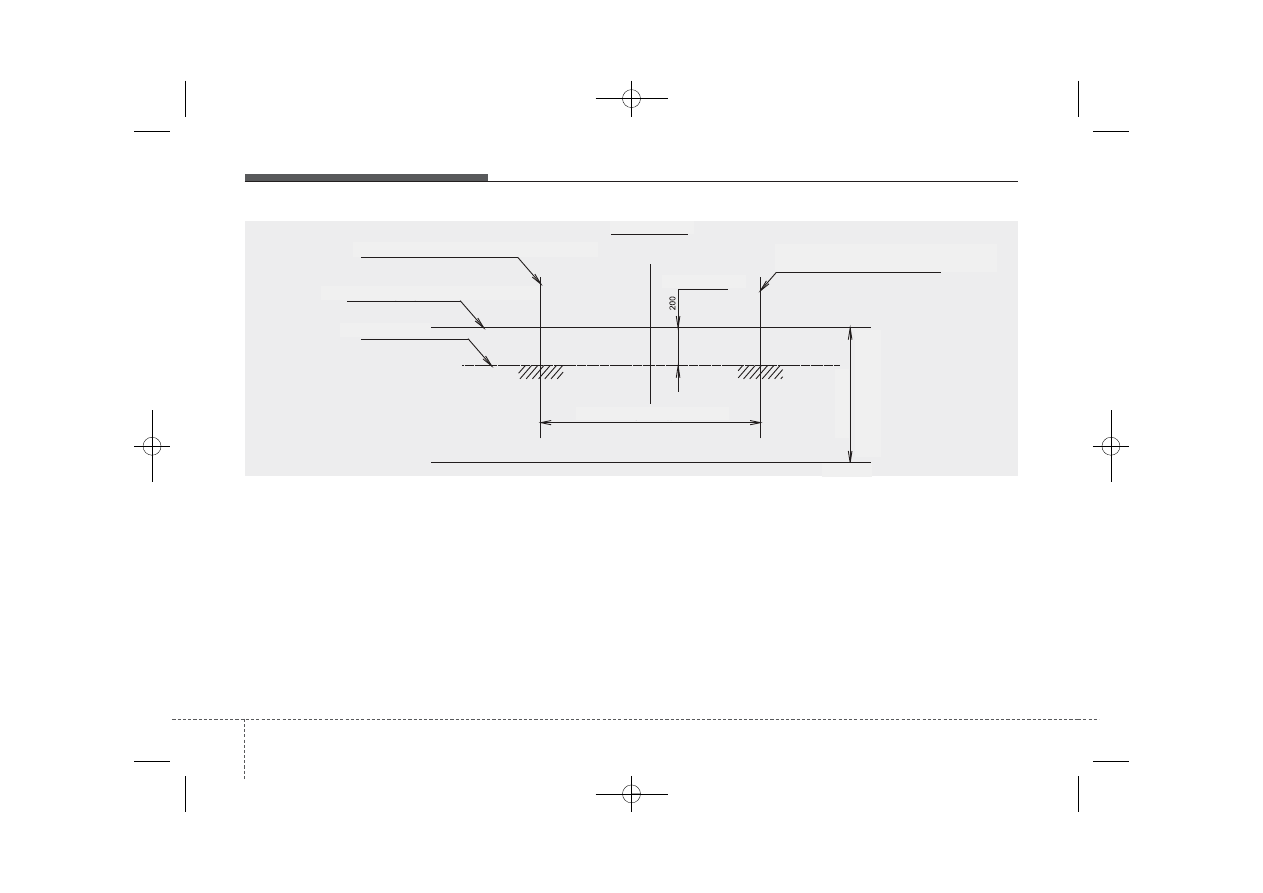

Передние противотуманные фары

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

Вертикальная линия центра лампы левой фары

Горизонтальная линия центра лампы фары

Граничная линия

Ось автомобиля

МАССА

Верхний предел

H3

(Про

тив

о

т

у

манная фара)

W3 (Противотуманная фара)

Вертикальная линия центра лампы правой
противотуманной фары

■ Основано на использовании экрана 10 м

7 109

Техническое обслуживание

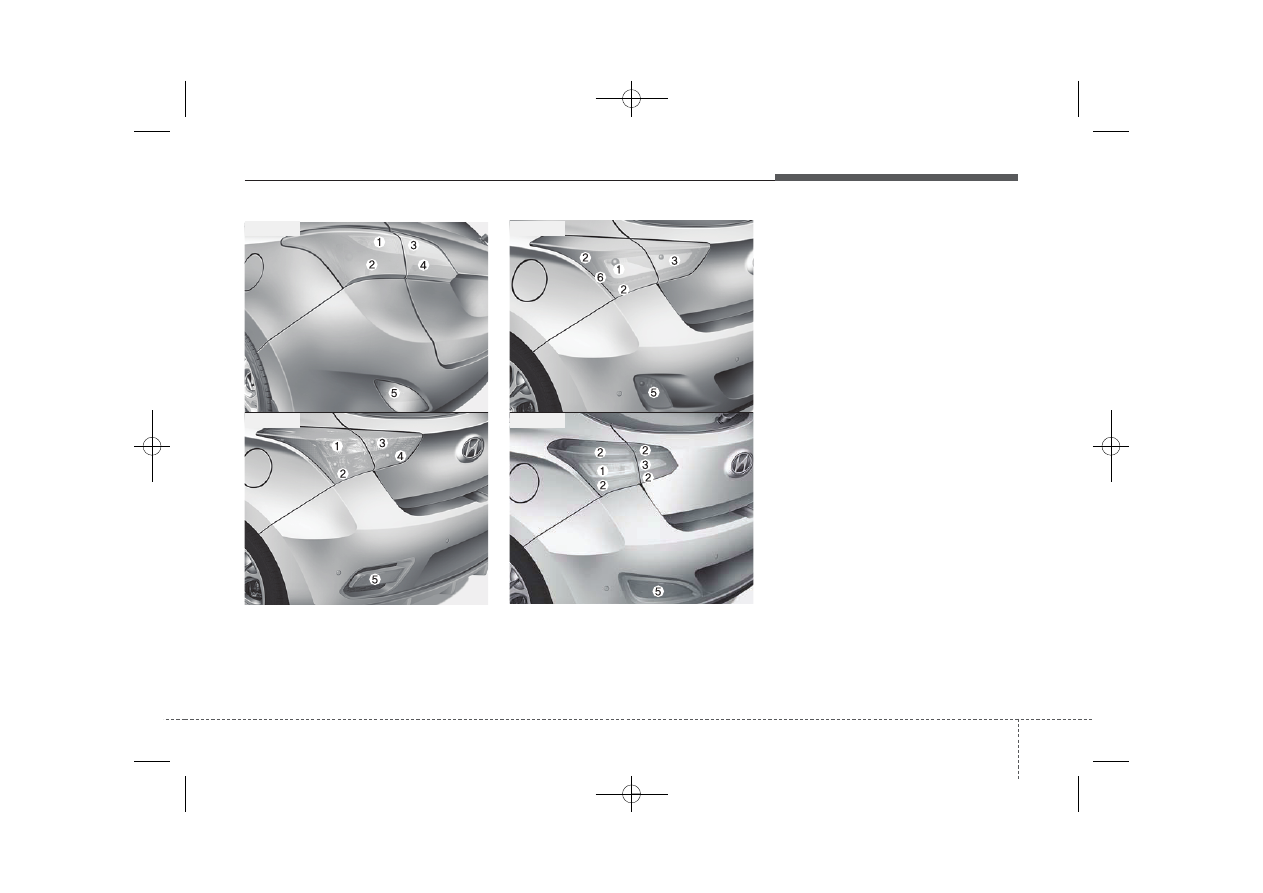

Замена лампы заднего
комбинированного фонаря

(1) Задний указатель поворота
(2) Стоп-сигнал/задний габаритный

огонь

(3) Фонарь заднего хода
(4) Габаритный огонь
(5)

Задняя противотуманная фара
(при наличии)

(6) Стоп-сигнал

■ Tип A

■ Tип B

■ Tип C

■ Tип D

❈  Фактический вид задних комбинированных фонарей может отличаться от

показанных на рисунке.

OGDE072031/OGDE075110/OGDE071058/OGDE015007

Техническое обслуживание

110

7

Внешняя лампа

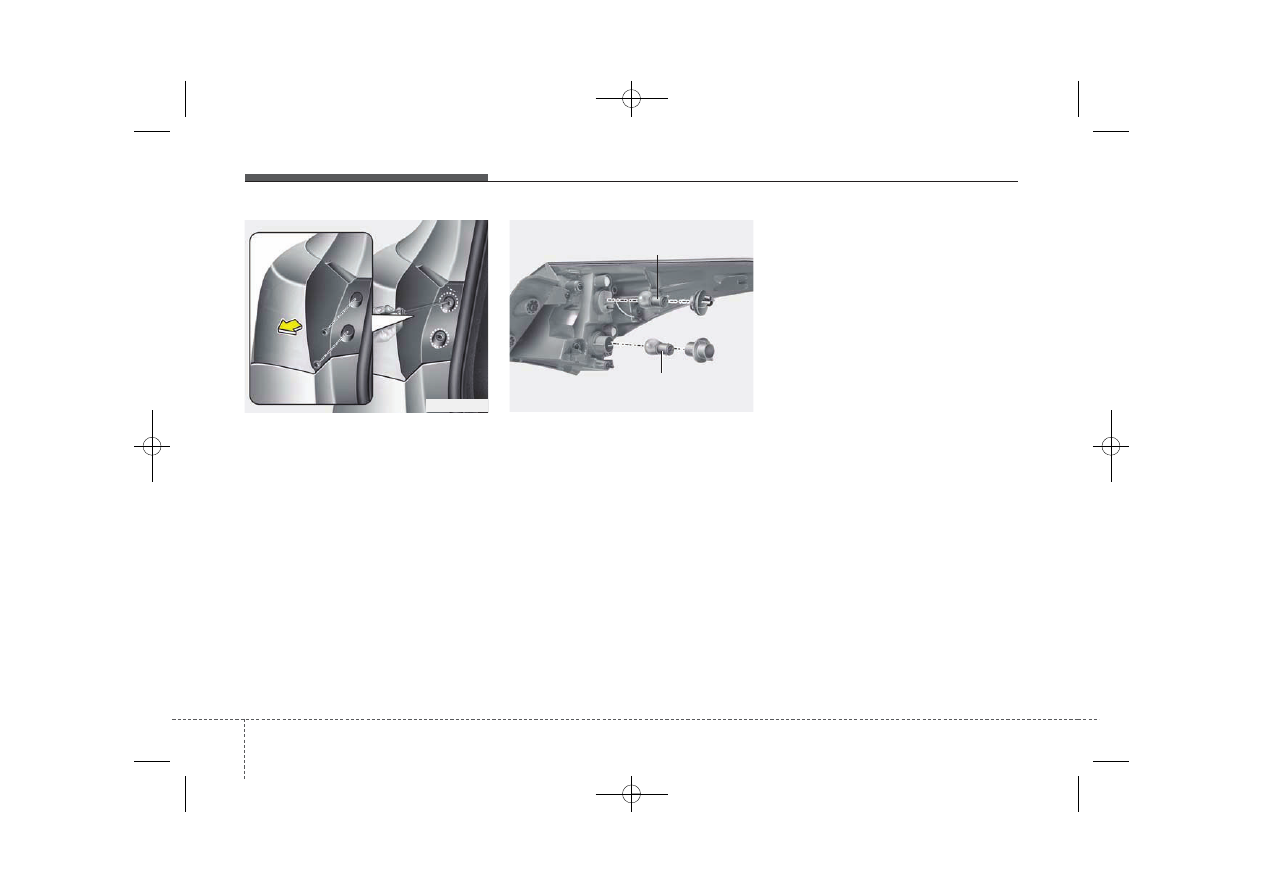

Лампа заднего указателя поворота
1. Остановите двигатель.
2. Откройте багажник.
3. Выверните винты крепления узла

лампы крестовой отверткой.

4. Извлеките блок-фару заднего

комбинированного фонаря из
корпуса автомобиля.

5. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

6. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов на
лампе с прорезями патрона.
Вытащите лампу из патрона.

7. Установите новую лампу, для чего

вдавите ее в патрон и поверните до
фиксации.

8. Установите патрон в блок-фару. Для

этого необходимо совместить выступы
на патроне с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его против часовой стрелки.

9.

Установите блок-фару в корпус
автомобиля.

Стоп-сигнал и задний фонарь
(Светодиодный)
Если фара не работает, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

OGD071032

OGD071033

С

С

т

т

о

о

п

п

-

-

с

с

и

и

г

г

н

н

а

а

л

л





/

/





з

з

а

а

д

д

н

н

и

и

й

й

г

г

а

а

б

б

а

а

р

р

и

и

т

т

н

н

ы

ы

й

й





о

о

г

г

о

о

н

н

ь

ь

У

У

к

к

а

а

з

з

а

а

т

т

е

е

л

л

ь

ь





п

п

о

о

в

в

о

о

р

р

о

о

т

т

а

а
