7 103

Техническое обслуживание

Состояние

АТС

H1

H2

H3

W1

W2

W3

Без

системы

AFLS

С

системой

AFLS

Без

системы

AFLS

С

системой

AFLS

С

дневными

ходовыми

огнями

Без

дневных

ходовых

огней

Без

системы

AFLS

С

системой

AFLS

Без

системы

AFLS

С

системой

AFLS

С

дневными

ходовыми

огнями

Без

дневных

ходовых

огней

Без водителя

750

(29,5)

744

(29,3)

701

(27,6)

744

(29,3)

440

(17,3)

426

(16,8)

1.410

(55,5)

1.418

(55,8)

1.148

(45,2)

1.418

(55,8)

1.310

(51,6)

1.292

(50,9)

С водител.

743

(29,2)

737

(29,0)

694

(27,3)

734

(28,9)

433

(17,0)

419

(16,5)

1.410

(55,5)

1.418

(55,8)

1.148

(45,2)

1.418

(55,8)

1.310

(51,6)

1.292

(50,9)

единица измерения : мм (дюймов)

Техническое обслуживание

104

7

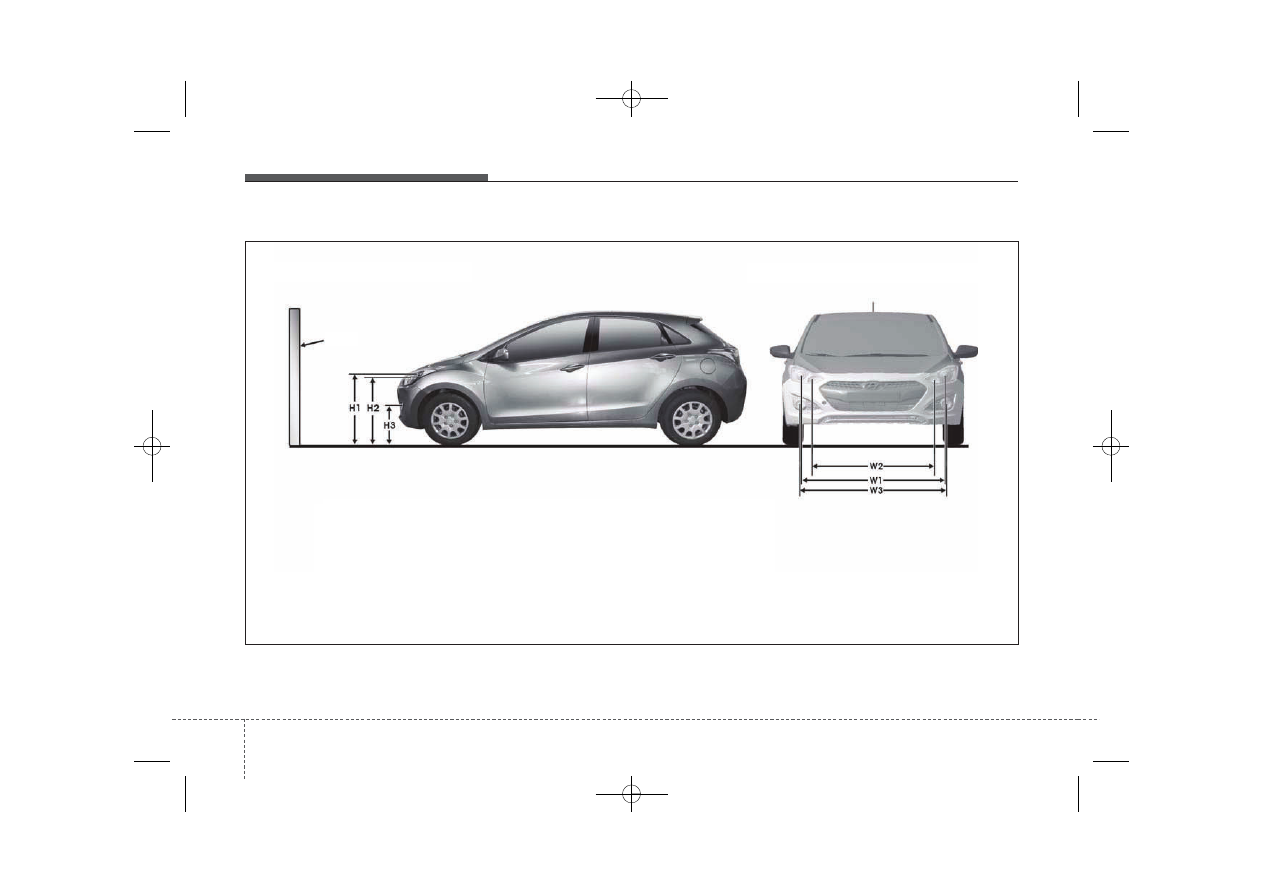

Точка регулировки (3-дверная модель)

OGDE073048L

< Ground Height >

< Distance between lamps >

H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

<Высота над землей>

<Расстояние между лампами фар>

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

Экран

7 105

Техническое обслуживание

Состояние АТС

H1

H2

H3

W1

W2

W3

Без

системы

AFLS

С

системой

AFLS

Без

системы

AFLS

С

системой

AFLS

Без

системы

AFLS

С

системой

AFLS

Без

системы

AFLS

С

системой

AFLS

Без водителя

750

(29,5)

744

(29,3)

701

(27,6)

744

(29,3)

425

(16,7)

1.410

(55,5)

1.418

(55,8)

1.148

(45,2)

1.418

(55,8)

1.434

(56,5)

С водител.

743

(29,2)

737

(29,0)

694

(27,3)

734

(28,9)

418

(16,5)

1.410

(55,5)

1.418

(55,8)

1.148

(45,2)

1.418

(55,8)

1.434

(56,5)

единица измерения : мм (дюймов)

Техническое обслуживание

106

7

OMD051054L

Фара ближнего света (левая сторона)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

Вертикальная линия центра лампы левой фары

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

МАССА

H1 (Пучок

бл

и

ж

н

е

го

св

е

та)

W1 (Пучок ближнего света)

Граничная линия

■ Основано на использовании экрана 10 м
