Техническое обслуживание

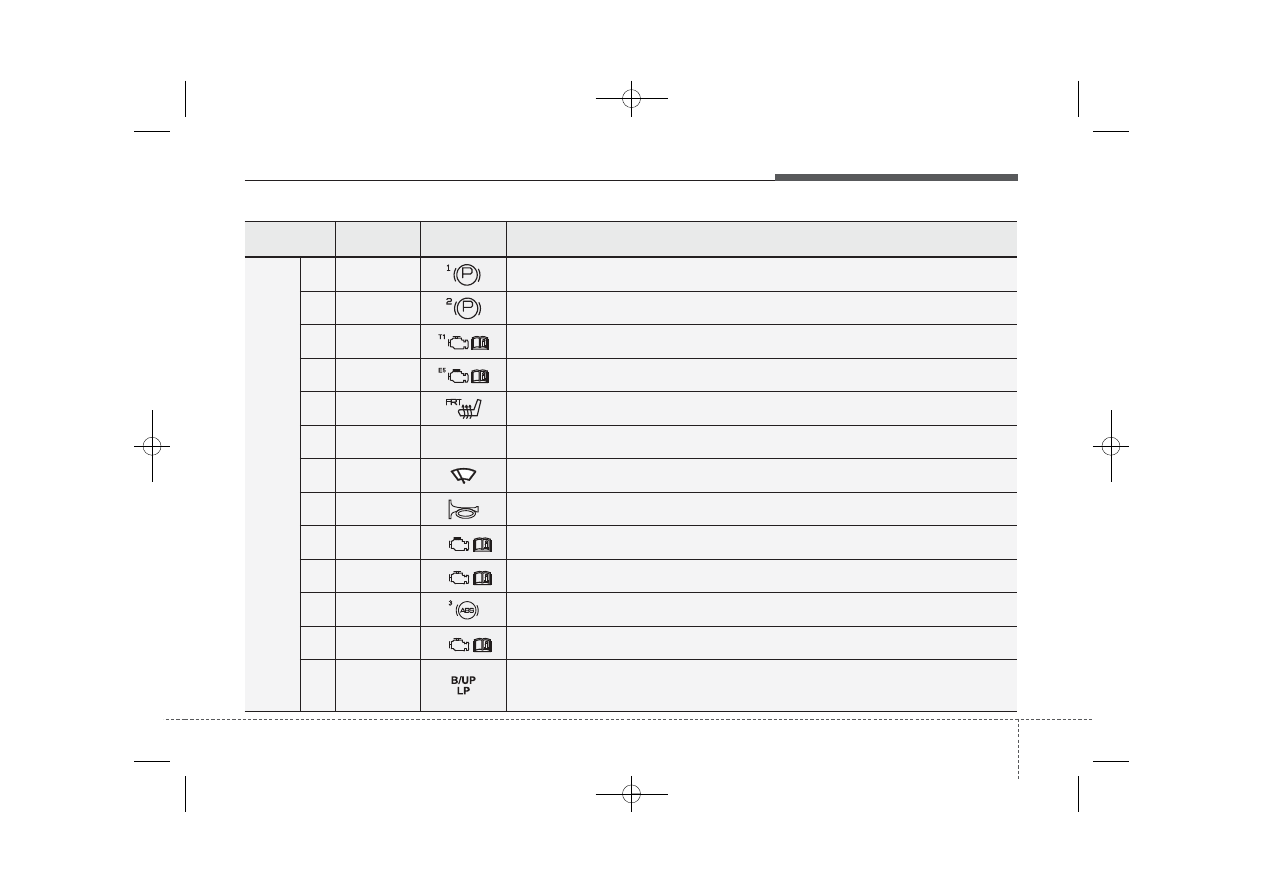

No.

Номинал

предохранителя

Символ

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

14

30A

Модуль электрического стояночного тормоза

15

30A

Модуль электрического стояночного тормоза

16

10A

D4FD и АКПП: TCM

17

15A

G4NA/G4NC: PCM (АКПП), ЭБУД (МКПП)

18

20A

Модуль подогрева сиденья водителя/пассажира

19

50A

PTC HTR

РЕЛЕ 12 (реле топливного фильтра)

20

10A

PCM/ЭБУД

21

15A

РЕЛЕ 5 (реле звукового сигнала), блок реле ICM (реле сирены охранной сигнализации)

22

10A

E9

АКПП - БУТ (D4FD), переключатель диапазонов КПП

23

15A

E6

РЕЛЕ 9 (D4FD, реле стартера), ЭБУД/PCM

24

10A

Блок управления ESC, многофункциональный диагностический разъем

25

10A

E3

ЭБУД/PCM, датчик расхода воздуха, выключатель стоп-сигнала

26

10A

МКПП - выключатель фонарей заднего хода, АКПП - задний комбинированный фонарь (внутр.)
левый/правый, блок задней шторки, аудиовизуальное головное устройство с навигацией,
электрохромное зеркало, блок управления IPS

Техническое обслуживание

88

7

No.

Номинал

предохранителя

Символ

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

27

20A

E1

G4FD/D4FD : ЭБУД G4NA/G4NC: PCM (АКПП), ЭБУД (МКПП)

28

IGN COIL

G4NA : Катушка зажигания №1/2/3/4, конденсатор

IGN COIL

E8

29

10A

S1

G4FD: Датчик кислорода (верхн./нижн.), электромагнитный клапана системы впуска с

изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера

G4NA/G4NC: Датчик кислорода (верхн./нижн.), электромагнитного клапана системы

впуска с изменяемой геометрией, электромагнитный клапан управления
продувкой адсорбера

D4FD: Датчик положения распред. вала, электромагнитный клапан обводной

магистрали охлаждения отработавших газов, дизельный блок (реле накаливания)

30

10A

S2

G4FD: регулятор масла 1/2, датчик уровня масла, коробка предохранителей и реле в

моторном отсеке (реле 1)

G4NA/G4NC: Регулятор масла 1/2, датчик положения распред. вала (впуск/выпуск),

коробка предохранителей и реле в моторном отсеке (реле 1)

D4FD: Коробка предохранителей и реле в моторном отсеке (реле 1), дизельный блок

(реле отопителя с ПТК 1), датчик кислорода, электромагнитный клапан
управления турбонагнетателем с изменяемой геометрией

Бензиновый

двигатель

(MPI/GDI)

20A

Бензиновый

двигатель

(T-GDI)

20A

Дизельный

двигатель

20A

7 89

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

31

10A

E2

G4FD: ЭБУД G4NA: Реле топливного насоса G4NC: Реле топливного насоса, PCM (АКПП),
ЭБУД (МКПП) D4FD: датчик уровня масла, регулятор давления топлива

32

10A

G4NA - Инжектор №1/2/3/4

33

15A

E4

G4NA/G4NC: PCM (АКПП), ЭБУД (МКПП)

34

15A

Блок EMS (реле топливного насоса)

35

30A

Блок EMS (реле омывателя фар)

36

40A

E7

Блок EMS

37

T4

DCT

ВАКУУМНЫЙ

НАСОС

ВАКУУМНЫЙ НАСОС

T4

DCT

38

T3

DCT

T3

DCT

Бензиновый

двигатель

(MPI/GDI)

40A

Бензиновый

двигатель

(T-GDI)

30A

Дизельный

двигатель

40A

Бензиновый

двигатель

(MPI/GDI)

40A

Дизельный

двигатель

40A

Техническое обслуживание

90

7

No.

Символ

Защищаемый компонент

Тип

РЕЛЕ

39

Бензиновый двигатель

(MPI/GDI)

1

Нагреватель с ПТК/вентилят.

охлажден., низк.

МИКРОРАЗЪЕМ

Бензиновый двигатель

(T-GDI)

PTC

Дизельный двигатель

1

40

Бензиновый двигатель

(MPI/GDI)

2

Pеле вентилятора

охлаждения (выс.)

МИКРОРАЗЪЕМ

Дизельный двигатель

2

41

ФАРА ДАЛЬН. СВЕТА

МИКРОРАЗЪЕМ

42

РЕЛЕ ВЕНТИЛЯТОРА

МИКРОРАЗЪЕМ

43

РЕЛЕ СИРЕНЫ

МИКРОРАЗЪЕМ

44

РЕЛЕ PDM 4 (IG2)

МИКРОРАЗЪЕМ

45

РЕЛЕ ПЕРЕДНЕГО

СТЕКЛООЧИСТИТЕЛЯ

МИКРОРАЗЪЕМ

46

РЕЛЕ PDM 2 (ACC)

МИКРОРАЗЪЕМ

47

РЕЛЕ СТАРТЕРА

МИКРОРАЗЪЕМ
