Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

35

7.5A

MODULE 7

МОДУЛЬ 7

BCM, ЭБУ электронного ключа

36

10A

ЗАДН. ПРАВ.

ПРОТИВОТУМ. ФОНАРЬ

Задний противотуманный фонарь

37

10A

PUDDLE

LAMP

ФОНАРЬ ПОДСВЕТКИ

ВЫХОДА

Наружное зеркало с электроприводом со стороны водителя/пассажира

38

10A

ФАРА ДАЛЬН. СВЕТА Реле дальнего света фар (EJB)

Техническое обслуживание

84

7

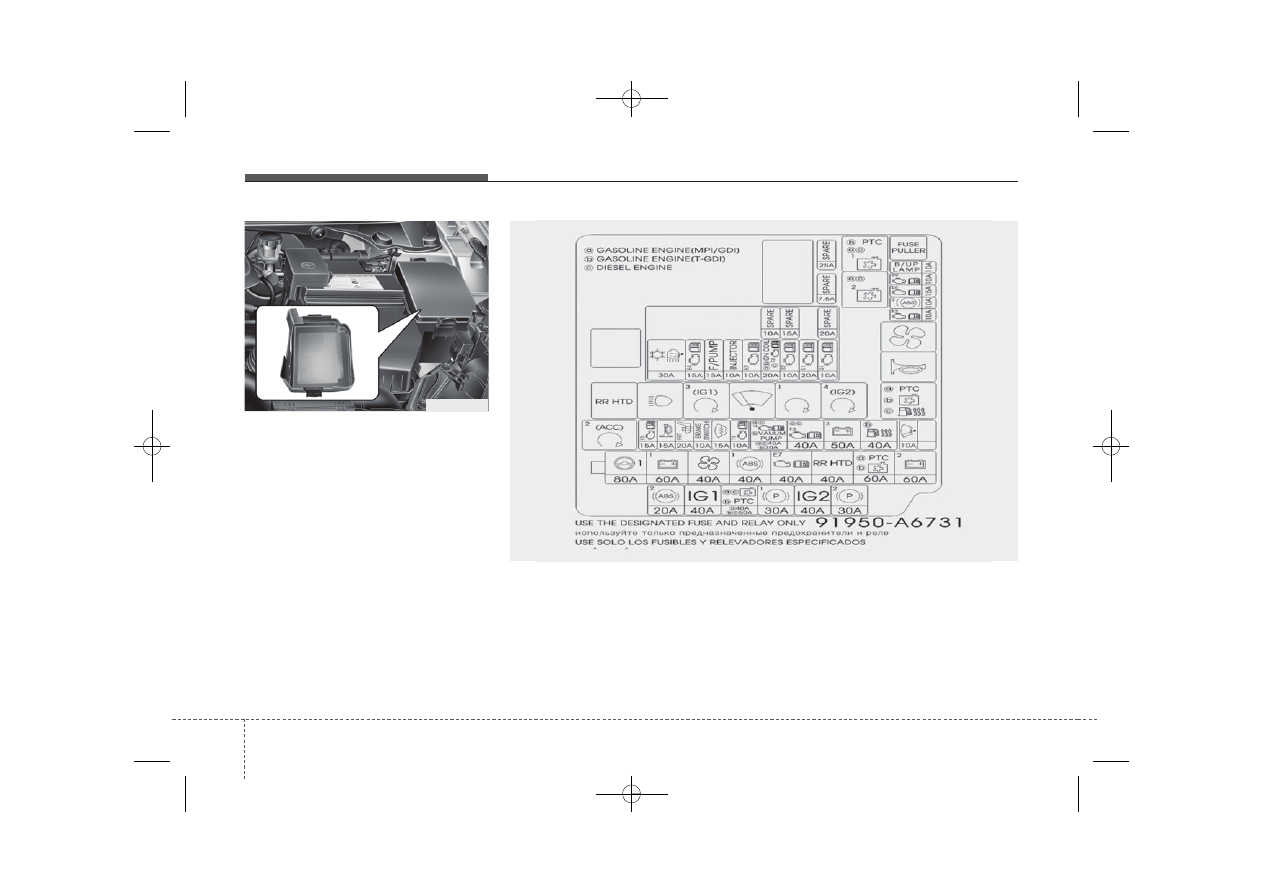

Панель предохранителей в
моторном отсеке

OGD071023

OGDE075125

7 85

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

80A

ЭБУ EPS

60A

Распределительная коробка панели приборов (IPS 0 (4CH), IPS 1 (4CH),
IPS 2 (2CH), предохранители - F13/F14/F19/F20/F21/F26/ F36)

60A

Блок управления ESC, многофункциональный диагностический разъем

4

40A

РЕЛЕ 4 (реле вентилятора)

5

60A

Распределительная коробка I/P (IPS 3 (4CH), IPS 4 (4CH),
предохранитель - F2/F7/F9/F15)

6

Бензиновый

двигатель (MPI/GDI)

60A

PTC

Реле 12 с ПТК (бензиновый двигатель)

Бензиновый

двигатель (T-GDI)

60A

Вентилят. ожлажд. T-GDI

Техническое обслуживание

86

7

No.

Номинал

предохранителя

Символ

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

7

Бензиновый

двигатель (MPI/GDI)

40A

Реле 1 (реле вентилятора охлаждения (низк.)),
Реле 2 (реле вентилятора охлаждения (выс.))

Бензиновый

двигатель (T-GDI)

50A

PTC

Вентилят. ожлажд. T-GDI

Дизельный двигатель

50A

Реле 1 (реле вентилятора охлаждения (низк.)),
Реле 2 (реле вентилятора охлаждения (выс.))

8

20A

Блок управления ESC, многофункциональный диагностический разъем

9

40A

РЕЛЕ 9 (пусковое реле), переключатель зажигания (без кнопки пуск),
РЕЛЕ 6 (реле PDM 4 (IG2), с пусковой кнопкой)

10

40A

Без кнопки пуска: переключатель зажигания,
с пусковой кнопкой: РЕЛЕ 8 (реле PDM 2 (ACC))/реле 10 (реле PDM 3 (IG1))

11

15A

Блок реле ICM (реле обогревателя ветрового стекла)

12

50A

Распределительная коробка I/P (устройство прерывания тока утечки,
предохранитель - F18/F25/F30/F34/F38)

13

10A

BRAKE SW ЭБУ электронного ключа, реле стоп-сигнала
